カムフォロア スタッドネジ部 （並目）(mｍ)
~mm- 4.826
- 6.350
- 9.525
- 11.112
- 12.700
ころ案内方式
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 5日以内
- 7日以内
インチ系カムフォロア（ドライバ溝付き）
- 通常単価(税別)
- 2,239円～4,866円
- 税込単価
- 2,463円～5,353円
通常出荷日：3日目～7日目
・スタッド径d1が6.35mm以下はスタッド頭部のみに油穴があります。・その他は、スタッドの外径及び端...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

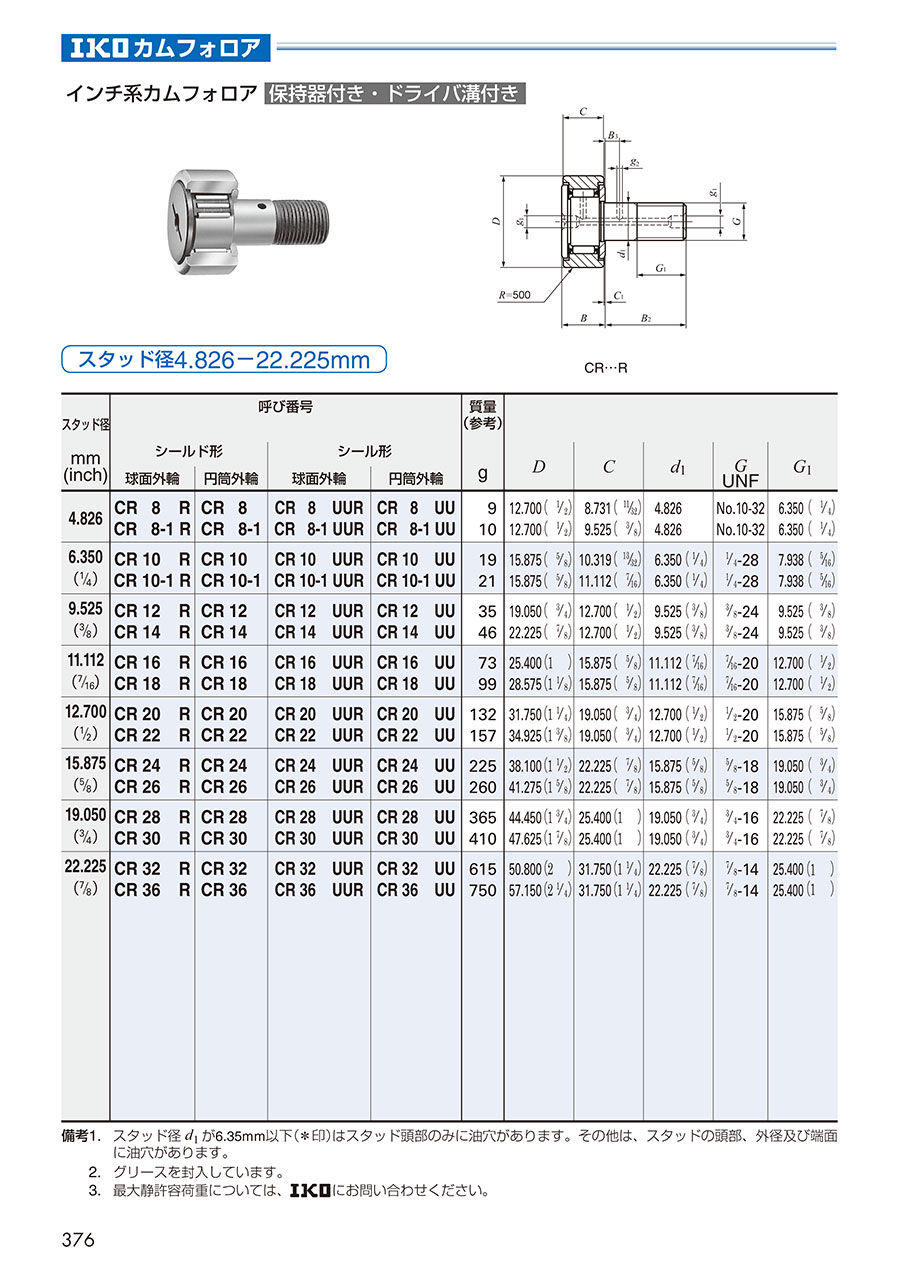

商品情報
外形図
保持器付き・ドライバ溝付き
総ころ・ドライバ溝付き
製品仕様
保持器付き・ドライバ溝付き
| 型番 | スタッド径 | 質量 （参考） | 取付関係寸法 f | 最大締付 トルク | 基本動 定格荷重 C | 基本静 定格荷重 C0 | |||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | mm （inch） | g | 最小 mm（inch） | N・m | N | N |
| CR8R CR8-1R | CR8 CR8-1 | CR8UUR CR8-1UUR | CR8UU CR8-1UU | 4.826 | 9 10 | 8.334（21/64） 8.334（21/64） | 1.4 1.4 | 2,520 2,520 | 2,140 2,140 |
| CR10R CR10-1R | CR10 CR10-1 | CR10UUR CR10-1UUR | CR10UU CR10-1UU | 6.350 （1/4） | 19 21 | 11.509（29/64） 11.509（29/64） | 3.4 3.4 | 3,650 3,650 | 3,670 3,670 |
| CR12R CR14R | CR12 CR14 | CR12UUR CR14UUR | CR12UU CR14UU | 9.525 （3/8） | 35 46 | 13.494（17/32） 15.081（19/32） | 10.8 10.8 | 4,420 4,790 | 5,110 5,810 |
| CR16R CR18R | CR16 CR18 | CR16UUR CR18UUR | CR16UU CR18UU | 11.112 （7/16） | 73 99 | 17.859（45/64） 19.050（3/4） | 17.4 17.4 | 8,810 9,180 | 10,800 11,600 |
| CR20R CR22R | CR20 CR22 | CR20UUR CR22UUR | CR20UU CR22UU | 12.700 （1/2） | 132 157 | 21.828（55/64） 21.828（55/64） | 27.7 27.7 | 14,200 14,200 | 16,000 16,000 |
| CR24R CR26R | CR24 CR26 | CR24UUR CR26UUR | CR24UU CR26UU | 15.875 （5/8） | 225 260 | 26.196（1 3/64） 26.196（1 3/64） | 55.7 55.7 | 18,600 18,600 | 24,300 24,300 |
| CR28R CR30R | CR28 CR30 | CR28UUR CR30UUR | CR28UU CR30UU | 19.050 （3/4） | 365 410 | 32.543（1 9/32） 32.543（1 9/32） | 100 100 | 25,100 25,100 | 38,200 38,200 |
| CR32R CR36R | CR32 CR36 | CR32UUR CR36UUR | CR32UU CR36UU | 22.225 （7/8） | 615 750 | 37.306（1 15/32） 37.306（1 15/32） | 162 162 | 32,500 32,500 | 63,900 63,900 |
総ころ・ドライバ溝付き
| 型番 | スタッド径 | 質量 （参考） | 取付関係寸法 f | 最大締付 トルク | 基本動 定格荷重 C | 基本静 定格荷重 C0 | |||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | mm （inch） | g | 最小 mm（inch） | N・m | N | N |
| CR8VR CR8-1VR | CR8V CR8-1V | CR8VUUR CR8-1VUUR | CR8VUU CR8-1VUU | 4.826 | 9 10 | 8.334（21/64） 8.334（21/64） | 1.4 1.4 | 4,260 4,710 | 4,750 5,410 |
| CR10VR CR10-1VR | CR10V CR10-1V | CR10VUUR CR10-1VUUR | CR10VUU CR10-1VUU | 6.350 （1/4） | 19 21 | 11.509（29/64） 11.509（29/64） | 3.4 3.4 | 5,830 6,340 | 7,660 8,530 |
| CR12VR CR14VR | CR12V CR14V | CR12VUUR CR14VUUR | CR12VUU CR14VUU | 9.525 （3/8） | 36 47 | 13.494（17/32） 15.081（19/32） | 10.8 10.8 | 8,710 8,710 | 12,300 12,300 |
| CR16VR CR18VR | CR16V CR18V | CR16VUUR CR18VUUR | CR16VUU CR18VUU | 11.112 （7/16） | 74 101 | 17.859（45/64） 19.050（3/4） | 17.4 17.4 | 13,100 13,100 | 22,700 22,700 |
| CR20VR CR22VR | CR20V CR22V | CR20VUUR CR22VUUR | CR20VUU CR22VUU | 12.700 （1/2） | 137 160 | 21.828（55/64） 21.828（55/64） | 27.7 27.7 | 23,600 23,600 | 31,700 31,700 |
| CR24VR CR26VR | CR24V CR26V | CR24VUUR CR26VUUR | CR24VUU CR26VUU | 15.875 （5/8） | 230 265 | 26.196（1 3/64） 26.196（1 3/64） | 55.7 55.7 | 28,200 28,200 | 40,100 40,100 |
| CR28VR CR30VR | CR28V CR30V | CR28VUUR CR30VUUR | CR28VUU CR30VUU | 19.050 （3/4） | 372 418 | 32.543（1 9/32） 32.543（1 9/32） | 100 100 | 35,300 35,300 | 55,600 55,600 |
| CR32VR CR36VR | CR32V CR36V | CR32VUUR CR36VUUR | CR32VUU CR36VUU | 22.225 （7/8） | 627 759 | 37.306（1 15/32） 37.306（1 15/32） | 162 162 | 45,700 45,700 | 80,600 80,600 |
1N≒0.102kgf
規格表
保持器付き・ドライバ溝付き
| 型番 | 主要寸法 mm（inch） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | D | C | d1 | G UNF | G1 | B max |
| CR8R CR8-1R | CR8 CR8-1 | CR8UUR CR8-1UUR | CR8UU CR8-1UU | 12.700（1/2） 12.700（1/2） | 8.731（11/32） 9.525（3/8） | 4.826 4.826 | No.10-32 No.10-32 | 6.350（1/4） 6.350（1/4） | 10.2（0.40） 10.9（0.43） |
| CR10R CR10-1R | CR10 CR10-1 | CR10UUR CR10-1UUR | CR10UU CR10-1UU | 15.875（5/8） 15.875（5/8） | 10.319（13/32） 11.112（7/16） | 6.350（1/4） 6.350（1/4） | 1/4-28 1/4-28 | 7.938（5/16） 7.938（5/16） | 11.8（0.46） 12.5（0.49） |
| CR12R CR14R | CR12 CR14 | CR12UUR CR14UUR | CR12UU CR14UU | 19.050（3/4） 22.225（7/8） | 12.700（1/2） 12.700（1/2） | 9.525（3/8） 9.525（3/8） | 3/8-24 3/8-24 | 9.525（3/8） 9.525（3/8） | 14.2（0.56） 14.2（0.56） |
| CR16R CR18R | CR16 CR18 | CR16UUR CR18UUR | CR16UU CR18UU | 25.400（1） 28.575（1 1/8） | 15.875（5/8） 15.875（5/8） | 11.112（7/16） 11.112（7/16） | 7/16-20 7/16-20 | 12.700（1/2） 12.700（1/2） | 17.3（0.68） 17.3（0.68） |
| CR20R CR22R | CR20 CR22 | CR20UUR CR22UUR | CR20UU CR22UU | 31.750（1 1/4） 34.925（1 3/8） | 19.050（3/4） 19.050（3/4） | 12.700（1/2） 12.700（1/2） | 1/2-20 1/2-20 | 15.875（5/8） 15.875（5/8） | 20.4（0.80） 20.4（0.80） |
| CR24R CR26R | CR24 CR26 | CR24UUR CR26UUR | CR24UU CR26UU | 38.100（1 1/2） 41.275（1 5/8） | 22.225（7/8） 22.225（7/8） | 15.875（5/8） 15.875（5/8） | 5/8-18 5/8-18 | 19.050（3/4） 19.050（3/4） | 23.6（0.93） 23.6（0.93） |
| CR28R CR30R | CR28 CR30 | CR28UUR CR30UUR | CR28UU CR30UU | 44.450（1 3/4） 47.625（1 7/8） | 25.400（1） 25.400（1） | 19.050（3/4） 19.050（3/4） | 3/4-16 3/4-16 | 22.225（7/8） 22.225（7/8） | 26.8（1.06） 26.8（1.06） |
| CR32R CR36R | CR32 CR36 | CR32UUR CR36UUR | CR32UU CR36UU | 50.800（2） 57.150（2 1/4） | 31.750（1 1/4） 31.750（1 1/4） | 22.225（7/8） 22.225（7/8） | 7/8-14 7/8-14 | 25.400（1） 25.400（1） | 33.5（1.32） 33.5（1.32） |
| 型番 | 主要寸法 mm（inch） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | B2 | B3 | C1 | g1 | g2 | r |
| CR8R CR8-1R | CR8 CR8-1 | CR8UUR CR8-1UUR | CR8UU CR8-1UU | 12.700（1/2） 15.875（5/8） | - | 0.794（1/32） 0.794（1/32） | *3.175（1/8） *3.175（1/8） | - | 0.397（1/64） 0.397（1/64） |
| CR10R CR10-1R | CR10 CR10-1 | CR10UUR CR10-1UUR | CR10UU CR10-1UU | 15.875（5/8） 19.050（3/4） | - | 0.794（1/32） 0.794（1/32） | *3.175（1/8） *3.175（1/8） | - | 0.397（1/64） 0.397（1/64） |
| CR12R CR14R | CR12 CR14 | CR12UUR CR14UUR | CR12UU CR14UU | 22.225（7/8） 22.225（7/8） | 6.350（1/4） 6.350（1/4） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 2.381（3/32） 2.381（3/32） | 0.794（1/32） 0.794（1/32） |
| CR16R CR18R | CR16 CR18 | CR16UUR CR18UUR | CR16UU CR18UU | 25.400（1） 25.400（1） | 6.350（1/4） 6.350（1/4） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.175（1/8） 3.175（1/8） | 1.191（3/64） 1.588（1/16） |
| CR20R CR22R | CR20 CR22 | CR20UUR CR22UUR | CR20UU CR22UU | 31.750（1 1/4） 31.750（1 1/4） | 7.938（5/16） 7.938（5/16） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.175（1/8） 3.175（1/8） | 1.588（1/16） 1.588（1/16） |
| CR24R CR26R | CR24 CR26 | CR24UUR CR26UUR | CR24UU CR26UU | 38.100（1 1/2） 38.100（1 1/2） | 9.525（3/8） 9.525（3/8） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.969（5/32） 3.969（5/32） | 1.588（1/16） 1.588（1/16） |
| CR28R CR30R | CR28 CR30 | CR28UUR CR30UUR | CR28UU CR30UU | 44.450（1 3/4） 44.450（1 3/4） | 11.112（7/16） 11.112（7/16） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.969（5/32） 3.969（5/32） | 1.588（1/16） 1.588（1/16） |
| CR32R CR36R | CR32 CR36 | CR32UUR CR36UUR | CR32UU CR36UU | 50.800（2） 50.800（2） | 12.700（1/2） 12.700（1/2） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 4.762（3/16） 4.762（3/16） | 1.588（1/16） 1.588（1/16） |
総ころ・ドライバ溝付き
| 型番 | 主要寸法 mm（inch） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | D | C | d1 | G UNF | G1 | B max |
| CR8VR CR8-1VR | CR8V CR8-1V | CR8VUUR CR8-1VUUR | CR8VUU CR8-1VUU | 12.700（1/2） 12.700（1/2） | 8.731（11/32） 9.525（3/8） | 4.826 4.826 | No.10-32 No.10-32 | 6.350（1/4） 6.350（1/4） | 10.2（0.40） 10.9（0.43） |
| CR10VR CR10-1VR | CR10V CR10-1V | CR10VUUR CR10-1VUUR | CR10VUU CR10-1VUU | 15.875（5/8） 15.875（5/8） | 10.319（13/32） 11.112（7/16） | 6.350（1/4） 6.350（1/4） | 1/4-28 1/4-28 | 7.938（5/16） 7.938（5/16） | 11.8（0.46） 12.5（0.49） |
| CR12VR CR14VR | CR12V CR14V | CR12VUUR CR14VUUR | CR12VUU CR14VUU | 19.050（3/4） 22.225（7/8） | 12.700（1/2） 12.700（1/2） | 9.525（3/8） 9.525（3/8） | 3/8-24 3/8-24 | 9.525（3/8） 9.525（3/8） | 14.2（0.56） 14.2（0.56） |
| CR16VR CR18VR | CR16V CR18V | CR16VUUR CR18VUUR | CR16VUU CR18VUU | 25.400（1） 28.575（1 1/8） | 15.875（5/8） 15.875（5/8） | 11.112（7/16） 11.112（7/16） | 7/16-20 7/16-20 | 12.700（1/2） 12.700（1/2） | 17.3（0.68） 17.3（0.68） |
| CR20VR CR22VR | CR20V CR22V | CR20VUUR CR22VUUR | CR20VUU CR22VUU | 31.750（1 1/4） 34.925（1 3/8） | 19.050（3/4） 19.050（3/4） | 12.700（1/2） 12.700（1/2） | 1/2-20 1/2-20 | 15.875（5/8） 15.875（5/8） | 20.4（0.80） 20.4（0.80） |
| CR24VR CR26VR | CR24V CR26V | CR24VUUR CR26VUUR | CR24VUU CR26VUU | 38.100（1 1/2） 41.275（1 5/8） | 22.225（7/8） 22.225（7/8） | 15.875（5/8） 15.875（5/8） | 5/8-18 5/8-18 | 19.050（3/4） 19.050（3/4） | 23.6（0.93） 23.6（0.93） |
| CR28VR CR30VR | CR28V CR30V | CR28VUUR CR30VUUR | CR28VUU CR30VUU | 44.450（1 3/4） 47.625（1 7/8） | 25.400（1） 25.400（1） | 19.050（3/4） 19.050（3/4） | 3/4-16 3/4-16 | 22.225（7/8） 22.225（7/8） | 26.8（1.06） 26.8（1.06） |
| CR32VR CR36VR | CR32V CR36V | CR32VUUR CR36VUUR | CR32VUU CR36VUU | 50.800（2） 57.150（2 1/4） | 31.750（1 1/4） 31.750（1 1/4） | 22.225（7/8） 22.225（7/8） | 7/8-14 7/8-14 | 25.400（1） 25.400（1） | 33.5（1.32） 33.5（1.32） |
| 型番 | 主要寸法 mm（inch） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| シールド形 | シール形 | ||||||||
| 球面外輪 | 円筒外輪 | 球面外輪 | 円筒外輪 | B2 | B3 | C1 | g1 | g2 | r |
| CR8VR CR8-1VR | CR8V CR8-1V | CR8VUUR CR8-1VUUR | CR8VUU CR8-1VUU | 12.700（1/2） 15.875（5/8） | - | 0.794（1/32） 0.794（1/32） | *3.175（1/8） *3.175（1/8） | - | 0.397（1/64） 0.397（1/64） |
| CR10VR CR10-1VR | CR10V CR10-1V | CR10VUUR CR10-1VUUR | CR10VUU CR10-1VUU | 15.875（5/8） 19.050（3/4） | - | 0.794（1/32） 0.794（1/32） | *3.175（1/8） *3.175（1/8） | - | 0.397（1/64） 0.397（1/64） |
| CR12VR CR14VR | CR12V CR14V | CR12VUUR CR14VUUR | CR12VUU CR14VUU | 22.225（7/8） 22.225（7/8） | 6.350（1/4） 6.350（1/4） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 2.381（3/32） 2.381（3/32） | 0.794（1/32） 0.794（1/32） |
| CR16VR CR18VR | CR16V CR18V | CR16VUUR CR18VUUR | CR16VUU CR18VUU | 25.400（1） 25.400（1） | 6.350（1/4） 6.350（1/4） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.175（1/8） 3.175（1/8） | 1.191（3/64） 1.588（1/16） |
| CR20VR CR22VR | CR20V CR22V | CR20VUUR CR22VUUR | CR20VUU CR22VUU | 31.750（1 1/4） 31.750（1 1/4） | 7.938（5/16） 7.938（5/16） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.175（1/8） 3.175（1/8） | 1.588（1/16） 1.588（1/16） |
| CR24VR CR26VR | CR24V CR26V | CR24VUUR CR26VUUR | CR24VUU CR26VUU | 38.100（1 1/2） 38.100（1 1/2） | 9.525（3/8） 9.525（3/8） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.969（5/32） 3.969（5/32） | 1.588（1/16） 1.588（1/16） |
| CR28VR CR30VR | CR28V CR30V | CR28VUUR CR30VUUR | CR28VUU CR30VUU | 44.450（1 3/4） 44.450（1 3/4） | 11.112（7/16） 11.112（7/16） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 3.969（5/32） 3.969（5/32） | 1.588（1/16） 1.588（1/16） |
| CR32VR CR36VR | CR32V CR36V | CR32VUUR CR36VUUR | CR32VUU CR36VUU | 50.800（2） 50.800（2） | 12.700（1/2） 12.700（1/2） | 0.794（1/32） 0.794（1/32） | 4.762（3/16） 4.762（3/16） | 4.762（3/16） 4.762（3/16） | 1.588（1/16） 1.588（1/16） |
備考
1. スタッド径d1が6.35mm以下（*印）はスタッド頭部のみに油穴があります。その他は、スタッドの頭部、外径及び端面に油穴があります。
2. グリースを封入しています。
