型番	線径（mm）	使用荷重（kg）	全長（mm）	材質
EA628SA-11	0.45	5	300	ステンレス（SUS304）
EA628SA-12			600
EA628SA-13			900
EA628SA-14	1	20	300
EA628SA-15			600
EA628SA-16			900
EA628SA-17	1.5	50	300
EA628SA-18			600
EA628SA-19			900
EA628SA-20	2	80	300
EA628SA-21			600
EA628SA-22			900
EA628SE-34	4.3	50	545	スチール（ビニールコーティング付）
EA628SE-35			1,040
EA628SE-37			1,040

注意・禁止事項

■参考使用荷重についてのご注意

参考使用荷重は破断荷重をもとに、ロープ1本あたりの強度を算出したものです。垂直2本吊りの場合、数値は2倍になりますが荷重が均等にかかるのを前提とします。
また、1点より角度をつけて吊る場合は、角度が大きくなるにつれて参考使用荷重の数値は下がります。
なお角度と参考使用荷重の関係は表のようになります。

カットワイヤー（ステンレス製）/コーティングカットワイヤー（スチール製/透明）注意事項

吊り角度（θ）	1本の参考使用荷重
0°	100%
30°	95%
45°	92%
60°	85%
90°	70%
120°	50%
150°	25%

商品TOP

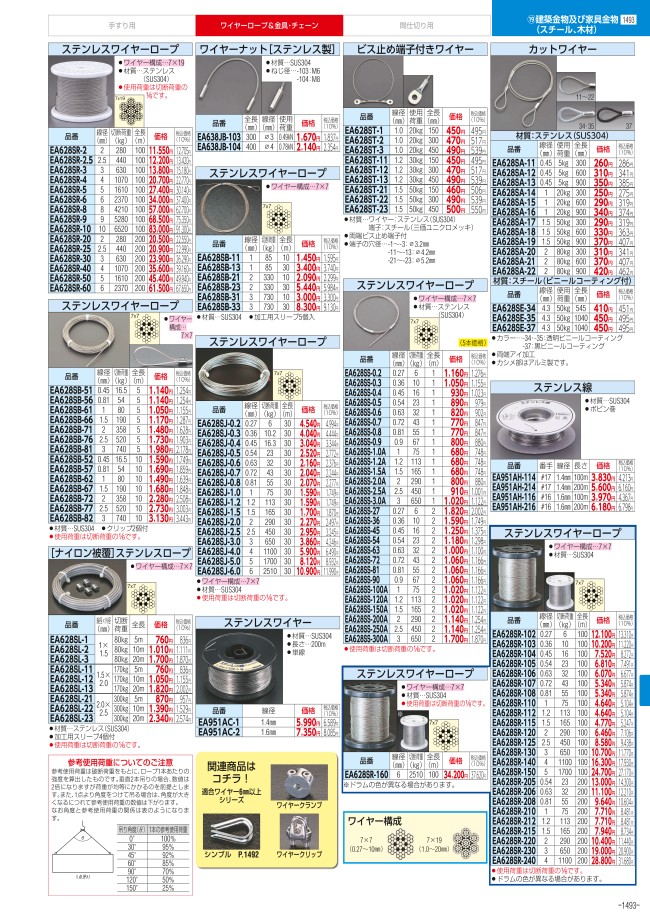

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

最大使用荷重 (ストレート吊り)(t)
- 0.005
- 0.02
- 0.05
- 0.08
全長(m)
- 0.3
- 0.545
- 0.6
- 0.9
- 1.04
材質
- SUS304
- スチール（ビニールコーティング）
線径
- 0.45mm
- 1.0mm
- 1.5mm
- 2.0mm
- 3.0mm
ワイヤー径
- 4.3mm（ビニールコーティング含む）
使用荷重
- 5.0kg
- 20kg
- 50kg
- 80kg
ワイヤー構成
- 1×19
- 6×7
- 7×7
ビニールコーティングカラー
- 透明
- 黒
タイプ
- EA628SA
- EA628SE
出荷日
すべて
当日出荷可能
1日以内

型番リスト

表示件数

型番

最大使用荷重 (ストレート吊り)

(t)

全長

(m)

材質

線径

ワイヤー径

使用荷重

ワイヤー構成

ビニールコーティングカラー

最小発注数量

0.005	0.3	SUS304	0.45mm	-	5.0kg	1×19	-	1個
0.005	0.6	SUS304	0.45mm	-	5.0kg	1×19	-	1個
0.005	0.9	SUS304	0.45mm	-	5.0kg	1×19	-	1個
0.02	0.3	SUS304	1.0mm	-	20kg	1×19	-	1個
0.02	0.6	SUS304	1.0mm	-	20kg	1×19	-	1個
0.02	0.9	SUS304	1.0mm	-	20kg	1×19	-	1個
0.05	0.3	SUS304	1.5mm	-	50kg	7×7	-	1個
0.05	0.6	SUS304	1.5mm	-	50kg	7×7	-	1個
0.05	0.9	SUS304	1.5mm	-	50kg	7×7	-	1個
0.08	0.3	SUS304	2.0mm	-	80kg	7×7	-	1個
0.08	0.6	SUS304	2.0mm	-	80kg	7×7	-	1個
0.08	0.9	SUS304	2.0mm	-	80kg	7×7	-	1個
0.05	0.545	スチール（ビニールコーティング）	3.0mm	4.3mm（ビニールコーティング含む）	50kg	6×7	透明	1個
0.05	1.04	スチール（ビニールコーティング）	3.0mm	4.3mm（ビニールコーティング含む）	50kg	6×7	透明	1個
0.05	1.04	スチール（ビニールコーティング）	3.0mm	4.3mm（ビニールコーティング含む）	50kg	6×7	黒	1個

通常単価(税別) (税込単価)	通常出荷日

260円 ( 286円 )	1日目
315円 ( 347円 )	1日目
354円 ( 389円 )	1日目
264円 ( 290円 )	1日目
310円 ( 341円 )	1日目
347円 ( 382円 )	1日目
309円 ( 340円 )	1日目
350円 ( 385円 )	1日目
405円 ( 446円 )	1日目
350円 ( 385円 )	1日目
405円 ( 446円 )	1日目
455円 ( 501円 )	1日目
480円 ( 528円 )	1日目
500円 ( 550円 )	1日目
500円 ( 550円 )	1日目

詳細情報

基本情報

【特長】
両端アイ加工をしておりますので、すぐにお使いいただけます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カットワイヤー（ステンレス製/スチール製＋ビニールコーティング）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

落下防止に使用しています

満足度：5.02023/06/30

社内で使っている高速度カメラの落下防止に使用しています。今回アームの長さを長くしたために、カメラの取り付けだけでは心配な...もっと読む

0人が参考にしています。

ピクチャーレールからの吊り下げに

満足度：5.02021/04/02

吊り下げ用のワイヤーに使いました。耐荷重以下で使えばいいだけなので、目的にピッタリです。ワイヤー長が一定なのでビシッ...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qカットワイヤーの全長の範囲を教えてください。

カットワイヤーの全長はアイ部を含めた全体となります。なお、アイ部は荷重によって長さが変化するので、ある程度の誤差が見込まれます。

Q EA628SA-20、EA628SA-21、EA628SA-22のアイ部の寸法を教えてください。

EA628SA-20、EA628SA-21、EA628SA-22のアイ部について、いずれも長さ（外側）が約40mm、幅（内側）が約17mmです。実測のため誤差があること、ワイヤーのため少しの負荷でも寸法が変わることにご留意ください。
