六角穴付ボルト用皿ばね座金（重荷重用）【1～700個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 146円～42,438円特別価格
- 税込単価
- 161円～46,682円特別価格
【特長】・平和発條オリジナル製品です・六角穴付ボルト（キャップボルト）用に専用...
詳細情報を確認する未確定：候補が23型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 1日目 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
237円 ( 261円 ) | 1日目 |
243円 ( 267円 ) | 1日目 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
253円 ( 278円 ) | 1日目 |
257円 ( 283円 ) | 1日目 |
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
42,438円38,194円 ( 42,013円 ) | 2日目 |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 1日目 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
294円 ( 323円 ) | 1日目 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 1日目 |
768円 ( 845円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・平和発條オリジナル製品です
・六角穴付ボルト（キャップボルト）用に専用設計された皿ばね座金です
・ばね作用が大きいので、ねじの軸力が十分維持されます
・ボルトの軸力は座面の周りに均等に支持されるので、ボルトに曲げモーメントが働きません
・JIS皿ばね座金（2種）と使用方法は一緒ですが、CDWにはギザギザが表裏に付いており、緩み止め効果をより一層高める事が出来ます
・内外周部にはギザギザがないので局部的応力の負担が少なくて済みます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

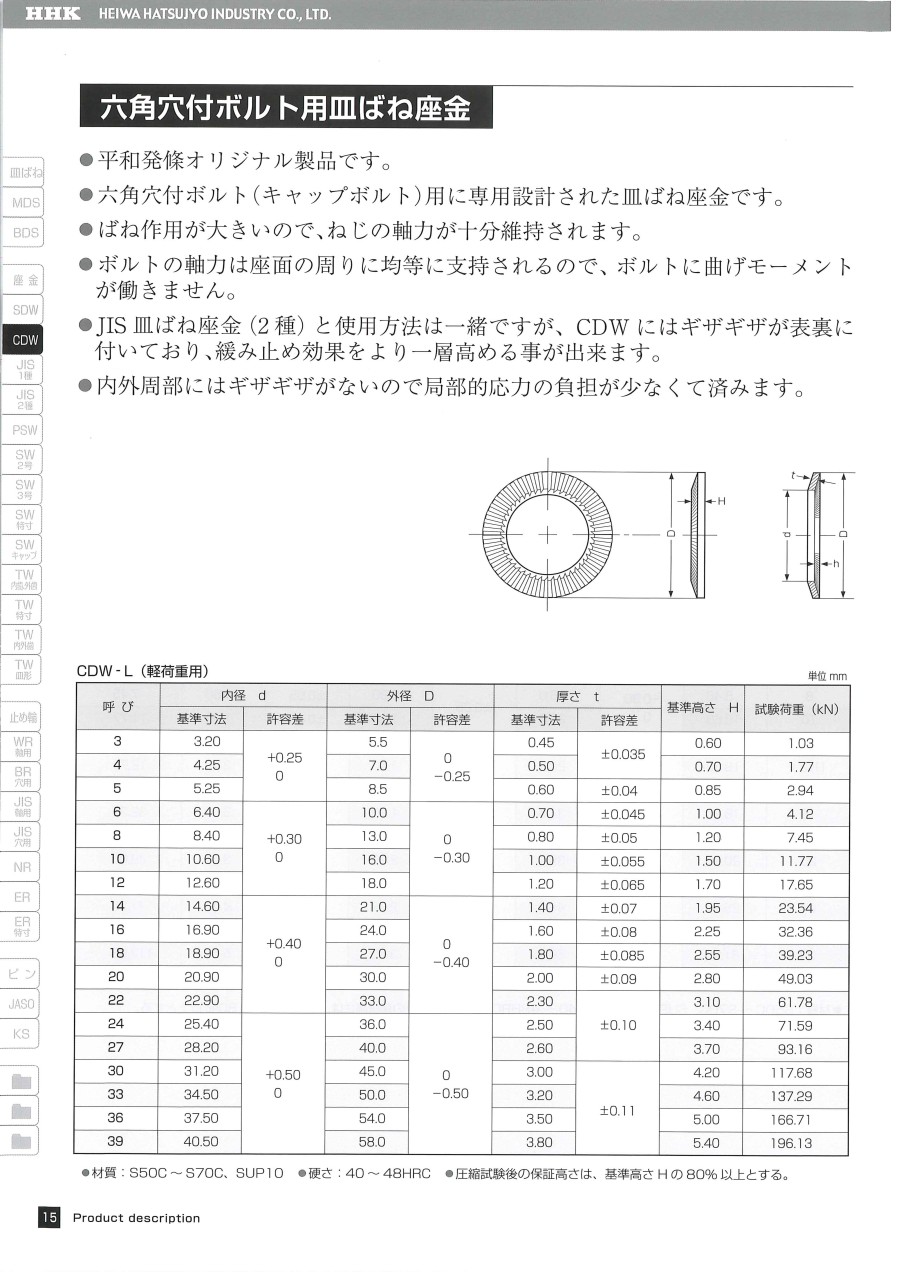

外形図
規格表
単位：mm
| 呼び | d | D | t | H | 試験荷重 | |||
|---|---|---|---|---|---|---|---|---|
| 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | kN | |
| 6 | 6.40 | +0.30 0 | 10.0 | 0 -0.30 | 1.00 | ±0.055 | 1.25 | 8.24 |
| 8 | 8.40 | 13.0 | 1.20 | ±0.065 | 1.55 | 14.71 | ||
| 10 | 10.60 | 16.0 | 1.50 | ±0.075 | 1.90 | 23.54 | ||
| 12 | 12.60 | 18.0 | 1.80 | ±0.085 | 2.20 | 34.32 | ||
| 14 | 14.60 | +0.40 0 | 21.0 | 0 -0.40 | 2.00 | ±0.09 | 2.50 | 47.07 |
| 16 | 16.90 | 24.0 | 2.30 | ±0.10 | 2.80 | 63.74 | ||
| 18 | 18.90 | 27.0 | 2.60 | 3.15 | 78.45 | |||
| 20 | 20.90 | 30.0 | 2.80 | 3.55 | 98.07 | |||
| 22 | 22.90 | 33.0 | 3.20 | ±0.11 | 3.90 | 122.58 | ||
| 24 | 25.40 | +0.50 0 | 36.0 | 0 -0.50 | 3.50 | 4.25 | 142.20 | |
| 27 | 28.20 | 40.0 | 3.80 | 4.75 | 186.33 | |||
| 30 | 31.20 | 45.0 | 4.20 | 5.20 | 225.55 | |||
- 材質：S50C～S70C SUP10
- 硬さ：40～48HRC
（注）圧縮試験後の保証高さは、基本寸法HのLタイプは80%以上、Hタイプは83%以上。
商品特長詳細
- ばね作用（反力）が大きいので、ねじの軸力が充分維持される。
- 半径方向にギザがあるので、ボルトがずれ動かない。
- 内外周部にはギザがないので、局部的応力の負担が少ない。
