下方押さえ型 トグルクランプ No.HV453-XL
- 装着方法
- フランジベース
- クランプボルトサイズ
- M8
- 締圧力 (N)
- 2250
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 47.8
- アーム長さ L (mm)
- 114
NO.HV453-XLの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2250
本体材質
[スチール] スチール
クランプ部材質
スチール+ゴムパット
アーム高さ H(mm)
47.8
アーム長さ L(mm)
114
商品情報

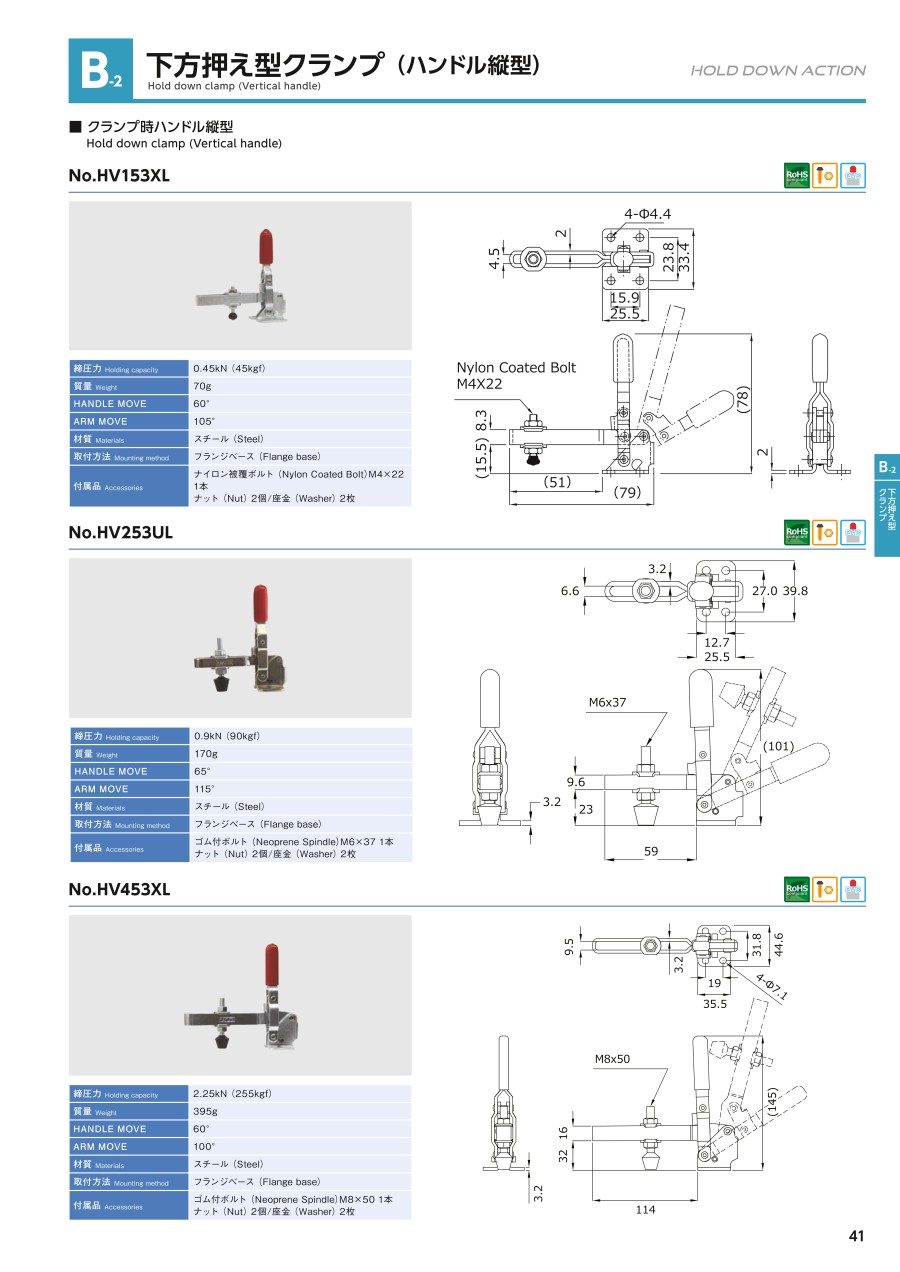

外形図
製品仕様
外観図
仕様
NO.HV450のロングアームモデル。
- 分類名：下方押さえ型クランプ
- 製品番号：HV453XL
- 質量：395g
- 締圧力：2.25kN（225kgf）
- 使用に必要な高さ：190mm
- 使用に必要な長さ：230mm
- 使用に必要な幅：44.6mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：100°
- ハンドル角度：60°
付属品
- ゴム付きボルトM8ｘ50：1本
- ナット：2個
- 座金：2枚
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
フランジベースの下方押さえ型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、2.25kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型 トグルクランプ No.HV453-XLの型番NO.HV453-XLのページです。
型番NO.HV453-XLに関する仕様情報を記載しております。
下方押さえ型 トグルクランプ No.HV453-XLのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
