下方押さえ型トグルクランプ No.38B-S-2S

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 4,674円

税込単価: 5,141円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

フランジベースの下方押え型トグルクランプ（ステンレス製）。【特長】・交換頻度が...

種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M6
締圧力 (N)
2500
本体材質
ステンレス
クランプ部材質
ステンレス
アーム高さ H (mm)
38
アーム長さ L (mm)
42
トラスココード
122-0209

NO.38B-S-2S

閲覧中の商品と併せてご検討ください

NO.38B-S-2Sの仕様・寸法情報

種類

下面押さえ・ハンドル横型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

2500

本体材質

[ステンレス] ステンレス

クランプ部材質

ステンレス

アーム高さ H(mm)

アーム長さ L(mm)

トラスココード

122-0209

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

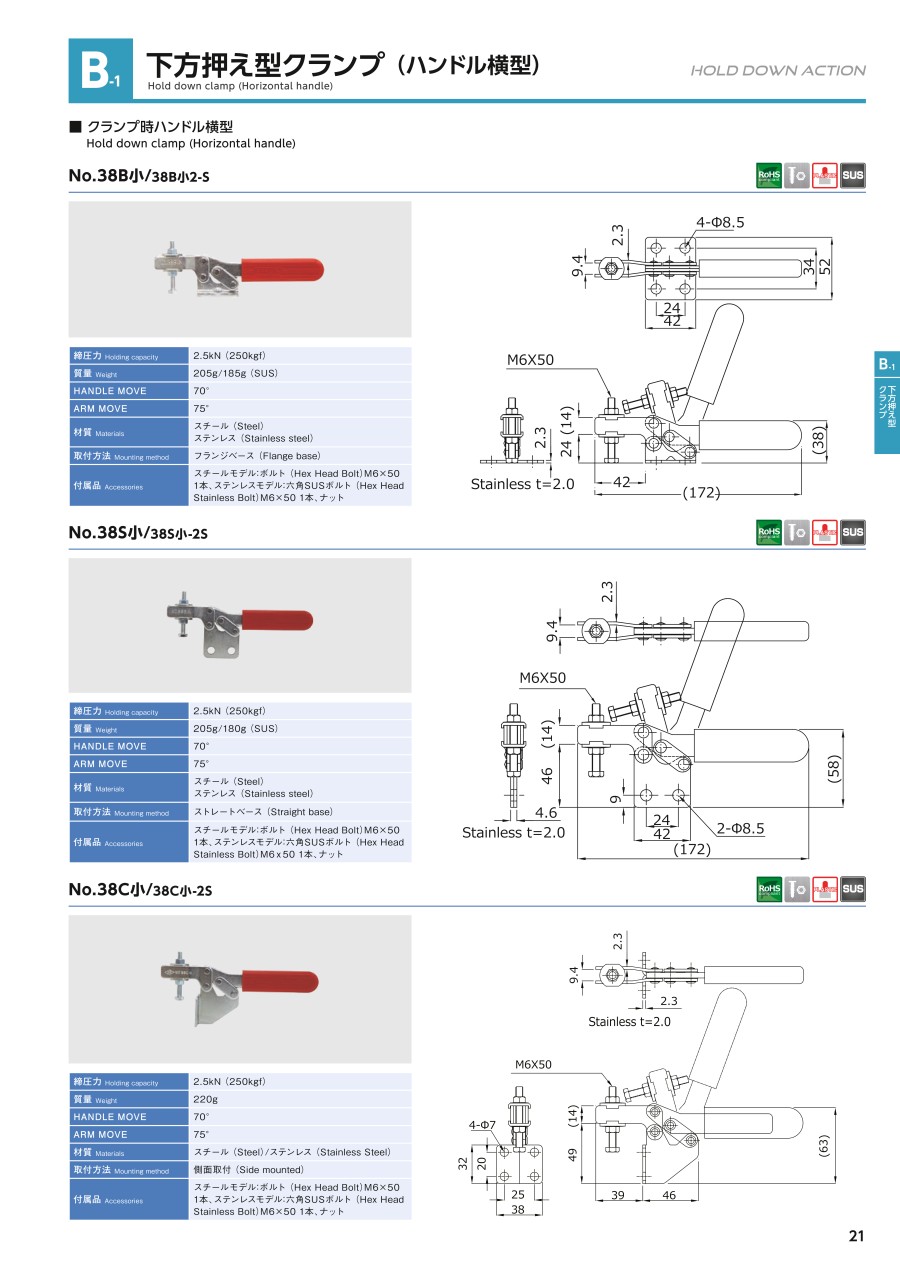

外形図

製品仕様

分類：下方押え型ハンドル横型トグルクランプ
製品番号：NO.38B-S-2S
質量：185g
締圧力：2.5kN（250kgf）（最大値）
材質：ステンレス
表面処理：なし
付属品：ステンレスボルトM6x50 1本、M6ステンレスナット2個、ワッシャー（座金）2枚
取付方法：フランジベース

商品特長詳細

NO.38B-Sのステンレスモデル
下方押えのフランジベースタイプで、高さの低いモデルです。

注意・禁止事項

表記の締圧力は目安です
締圧力はクランプアームの先端へ行くほど弱くなります
衝撃や振動、内圧は、破損の原因になりますのでご注意ください
手を挟まないように注意してください

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。

型番リスト

表示件数

型番

NO.38B-S-2S

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

4,674円

( 5,141円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フランジベースの下方押え型トグルクランプ（ステンレス製）。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、2.5kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

育良精機製作所
下方押え型トグルクランプ水平ハンドル ISK-38BS0／38SS0
0
通常価格(税別)：4,948円
4日目

商品担当おすすめ

ＳＵＮＣＯ
六角穴付きボルトステンレス表面処理なし全ねじ
トグルクランプの固定に使用することができる、六角穴付きボルトです。多数の材質、表面処理の取り扱いがございます。
カクタ
ゴム付きボルト
トグルクランプ用アクセサリです。選定時はねじサイズにご注意下さい。<br/>ボルト先端がゴムで覆われているので、ワークが傷つきにくいです。
カクタ
下方押さえ型クランプクランプ時ハンドル横型 No.38B-S
材質違いの下方押さえ型クランプです。<br/>締圧力、アーム長さをご確認してご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

下方押さえ型トグルクランプ No.38B-S-2Sの型番NO.38B-S-2Sのページです。型番NO.38B-S-2Sに関する仕様情報を記載しております。

下方押さえ型トグルクランプ No.38B-S-2Sのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qグリップの耐熱温度は何度ですか？

当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
