長距離レーザBGSセンサ TOF-Lシリーズ
- 通常単価(税別)
- 21,798円
- 税込単価
- 23,978円
【特長】・検出距離最長4.5m・長距離でも安定検出・TOFセンサとしてコンパクトサイズを実現・投光光源...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報

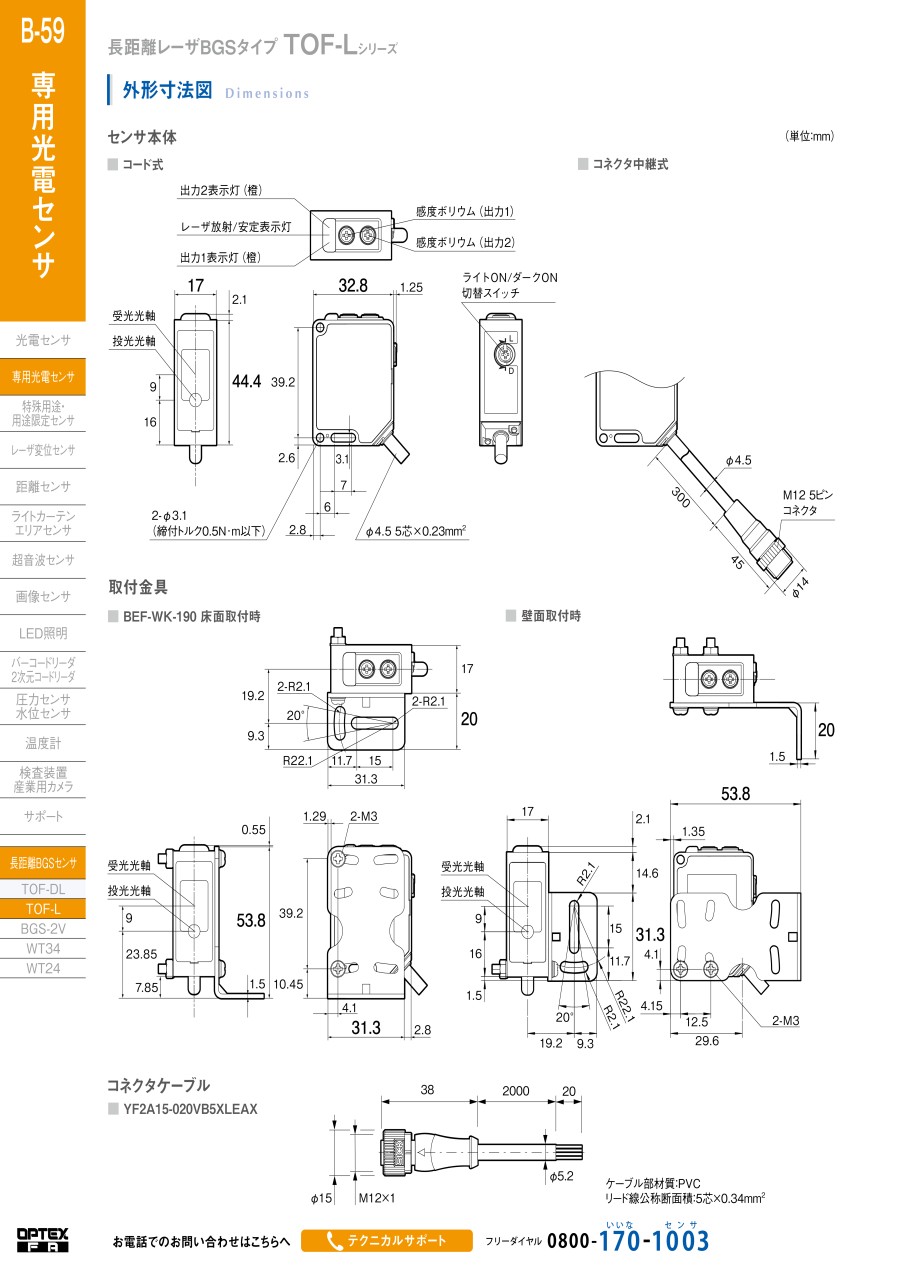

外形図
コード式
コネクタ中継式
製品仕様
| 種類 | BGS（距離設定型） | ||
|---|---|---|---|
| コード式 | コネクタ中継式 | ||
| 型式 | NPNタイプ | TOF-L450DN | TOF-L450DM12N |
| 検出距離※1 | 0～4.5m | ||
| 投光光源 | 赤色半導体レーザ 波長：650nm | ||
| レーザクラス | CLASS 1 （IEC / JIS / FDA※2） | ||
| スポット径※3 | 約φ17mm（距離4.5mにて） | ||
| 応答時間 | 0.5ms 以下 | ||
| 応差距離 | 15% 以下 | ||
| 感度調整 | 4回転ボリウム | ||
| 表示灯 | 出力1表示（橙）、出力2表示（橙） レーザ放射 / 安定表示（安定時：緑、不安定時：赤、レーザOFF：消灯） | ||
| 外部入力 | レーザ放射停止入力 | ||
| 制御出力 | 種類 | NPN / PNP オープンコレクタMax.100mA / DC30V 残留電圧1.8V以下 | |
| 出力点数 | 2CH | ||
| 出力モード | ライトON / ダークON スイッチ切替（1CH・2CHは同じ出カモードになります） | ||
| 接続形態 | ケーブル長2mφ4.5mm | M12 5ピンコネクタ付ケーブル 300mm長 | |
| 保護回路 | 逆接続保護、過電流保護 | ||
| 定格 | 電源電圧 | DC10～30V リップル（p-p）10%含む | |
| 消費電流 | 85mA 以下※4 | ||
| 適用法令 | EMC指令（2004/108/EC） / FDA規則（21 CFR 1040.10 および 1040.11※5） | ||
| 適用規格 | EN 60947-5-2 / IEC 60825-1 | ||
| 社内規格 | 耐ノイズ：Feilen Level 4クリア | ||
| 耐環境性 | 使用周囲温度/湿度 | -10～+50℃（氷結しないこと） / 35～85%RH（結露しないこと） | |
| 使用周囲照度 | 太陽光：4,000lx以下（1mにて） 蛍光灯：3,000lx以下（1mにて） | ||
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z 各方向 2時間 | ||
| 耐衝撃 | 500rn/s2（約50G）、X, Y, Z 各方向 3回 | ||
| 保護構造 | IEC規格 IP67 | ||
| 材質 | ケース：ABS フロントカバー：PMMA | ||
| 質量（コード含まず） | 約25g | ||
| 付属品 | 取付金具：BEF-WK-190、取付ねじ（M3x20mm） | ||
※1 200×200mm白色紙にて
※2 FDAのLaser Notice No.50の規定に従い、IEC60825-1 の基準にてCLASS1に分類されます。
※3 最大検出距離において中心強度の1/e2（13.5%）で定義しています。既定のスポットサイズ以外にも漏れ光があり、 検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※4 制御出力の負荷電流は含まず。
※5 Laser Notice No.50による相違点を除く。
