変位センサアンプユニット CDAシリーズ
- 通常単価(税別)
- 52,800円
- 税込単価
- 58,080円
演算やCC-Link通信が可能なCD22対応アンプユニット。【特長】・変位セン...
詳細情報を確認する- 対応変位センサ
- CD22シリーズ RS-485通信タイプ
- 対応通信ユニット
- CC-Link通信ユニット UC1-CL11
閲覧中の商品と併せてご検討ください
－閉じる
CDA-Sの仕様・寸法情報
商品情報

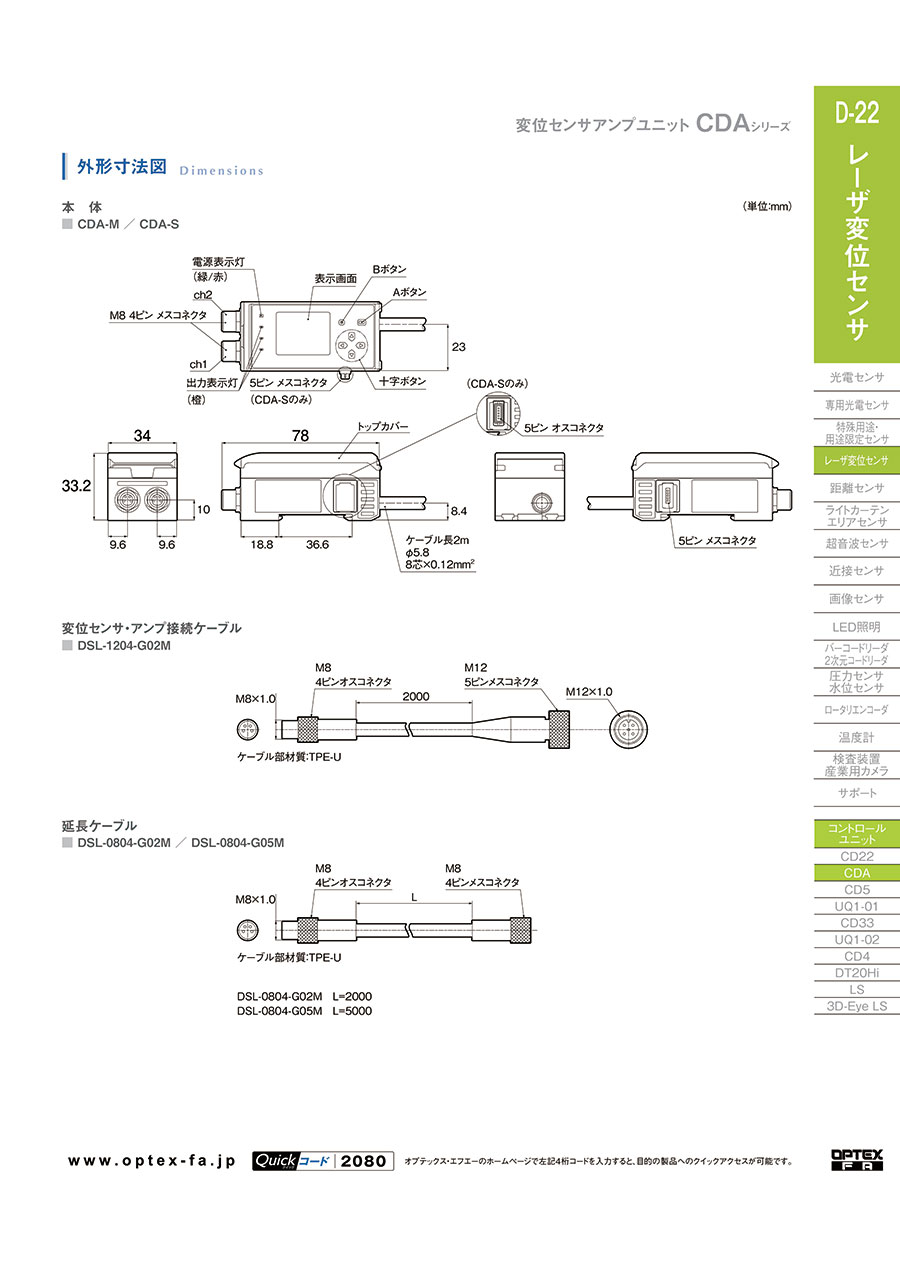

外形図
CDA-M/CDA-S
製品仕様
| 型番 | 親機 | 子機 | |
|---|---|---|---|
| CDA-M | CDA-S | ||
| 変位センサ （CD22シリーズ） | 接続台数 | 最大2台（接続可能機種:CD22-□□-485M12） | |
| 接続形態 | アンプ側:M8 4ピンコネクタ/センサ側:M12 4ピンコネクタ | ||
| 連結台数（親機含む） | 最大8台 | ||
| 定 格 | 電源電圧 | DC12～24V±10%リップル（P-P）10%含む | 親機またはUC1シリーズから供給※ |
| 消費電流 | 100mA以下（DC12V時） | ||
| 表 示 | ドットマトリックス表示 | 有機ELパネル 128x96ピクセル | |
| 表示灯 | 電源表示:赤/緑 出力1～3表示:橙 | ||
| アナログ電流出力 | 4～20mA/F.S.負荷インピーダンス300Ω以下 | ||
| 制御出力 | NPN/PNPオープンコレクタ（機能内切換）3出カ Max,100mA/DC30V 残留電圧:1.8V以下 | ||
| 外部入力 | 2系統 | ||
| 接続形態 | コード式:ケーブル2mφ5.8 | ||
| 耐 環 境 性 | 使用周囲温度/湿度 | -20～+50℃/35～85%RH（氷結・結露なきこと） | |
| 保管周囲温度/湿度 | -20～+60℃/35～85%RH（氷結・結露なきこと） | ||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z各方向2時問 | ||
| 耐衝撃 | 約50G（500m/s2） X,Y,Z各方向3回 | ||
| 保護回路 | 逆接続保護 | ||
| 保護構造 | IEC規格 IP50 | ||
| 材質 | ポリカーボネート | ||
| 質量 | 170g | ||
※CD22シリーズの電源電圧として、ケーブルの電源線（茶、青）にDC12～24Vを供給してください。
