ダブルトーションばね
- 通常単価(税別)
- 298円～1,189円
- 税込単価
- 328円～1,308円
通常出荷日：在庫品1日目当日出荷可能
同じねじり角度で2倍のトルクを得ることが可能なねじりばね。【特長】・ねじりばねを2個結合させた形。・従...
詳細を確認- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 線径 mm | 内径 mm | 長さ | 製品番号 | 巻数 右 | 巻数 左 | 自由角度 | ばね定数 | 使用角度 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ① | ② | ③ | N・mm/deg | (kgff・mm/deg) | |||||||
| 0.6 | 5.0 | 5 | 10 | 16 | F7565 | 2 | 2 | 90° | 1.04 | 0.106 | 43 |
| F7566 | 3 | 3 | 0.72 | 0.073 | 62 | ||||||
| F7551 | 3 | 3 | 135° | 0.75 | 0.076 | 60 | |||||
| F7552 | 4 | 4 | 0.57 | 0.058 | 79 | ||||||
| 0.8 | 5.5 | 5 | 11 | 17 | F7567 | 2 | 2 | 90° | 2.93 | 0.299 | 36 |
| F7568 | 3 | 3 | 2.03 | 0.207 | 52 | ||||||
| F7553 | 3 | 3 | 135° | 2.11 | 0.215 | 49 | |||||
| F7554 | 4 | 4 | 1.59 | 0.162 | 66 | ||||||
| 1.0 | 6.0 | 5 | 12 | 18 | F7569 | 2 | 2 | 90° | 6.44 | 0.657 | 31 |
| F7570 | 3 | 3 | 4.46 | 0.455 | 45 | ||||||
| F7555 | 3 | 3 | 135° | 4.63 | 0.472 | 43 | |||||
| F7556 | 4 | 4 | 3.51 | 0.358 | 58 | ||||||
| 1.2 | 8.0 | 7 | 16 | 24 | F7571 | 3 | 3 | 90° | 7.03 | 0.717 | 49 |
| F7572 | 4 | 4 | 5.38 | 0.549 | 64 | ||||||
| F7557 | 4 | 4 | 135° | 5.54 | 0.565 | 62 | |||||
| F7558 | 5 | 5 | 4.46 | 0.455 | 78 | ||||||
| 1.6 | 10.0 | 8 | 20 | 30 | F7573 | 3 | 3 | 90° | 17.6 | 1.795 | 45 |
| F7574 | 4 | 4 | 13.5 | 1.377 | 58 | ||||||
| F7559 | 4 | 4 | 135° | 13.9 | 1.417 | 57 | |||||
| F7560 | 5 | 5 | 11.8 | 1.203 | 71 | ||||||
| 2 | 12.0 | 10 | 24 | 35 | F7575 | 3 | 3 | 90° | 35.6 | 3.630 | 41 |
| F7576 | 4 | 4 | 27.2 | 2.774 | 48 | ||||||
| F7561 | 4 | 4 | 135° | 28.1 | 2.86S | 53 | |||||
| F7562 | 5 | 5 | 22.6 | 2.305 | 66 | ||||||
| 2.3 | 14.0 | 16 | 28 | 40 | F7577 | 3 | 3 | 90° | 53.6 | 5.466 | 41 |
| F7578 | 4 | 4 | 41.0 | 4.181 | 53 | ||||||
| F7563 | 4 | 4 | 135° | 42.2 | 4.303 | 52 | |||||
| F7564 | 5 | 5 | 34.0 | 3.467 | 64 | ||||||
商品特長詳細
同じ線径・内径から計4種類選択出来る
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
438円 ( 482円 ) | 在庫品1日目当日出荷可能 |
498円 ( 548円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
958円 ( 1,054円 ) | 在庫品1日目当日出荷可能 |
958円 ( 1,054円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
918円 ( 1,010円 ) | 在庫品1日目当日出荷可能 |
918円 ( 1,010円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
同じねじり角度で2倍のトルクを得ることが可能なねじりばね。
【特長】
・ねじりばねを2個結合させた形。
・従来のねじりコイルばねに対し、同じねじり角度で2倍のトルクを得ることが可能。
・全28種のWばね。
・線径0.6〜2.3mmまでを用意。
・ばね2個分のばね定数。
【用途】
・フタの開閉部に最適。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

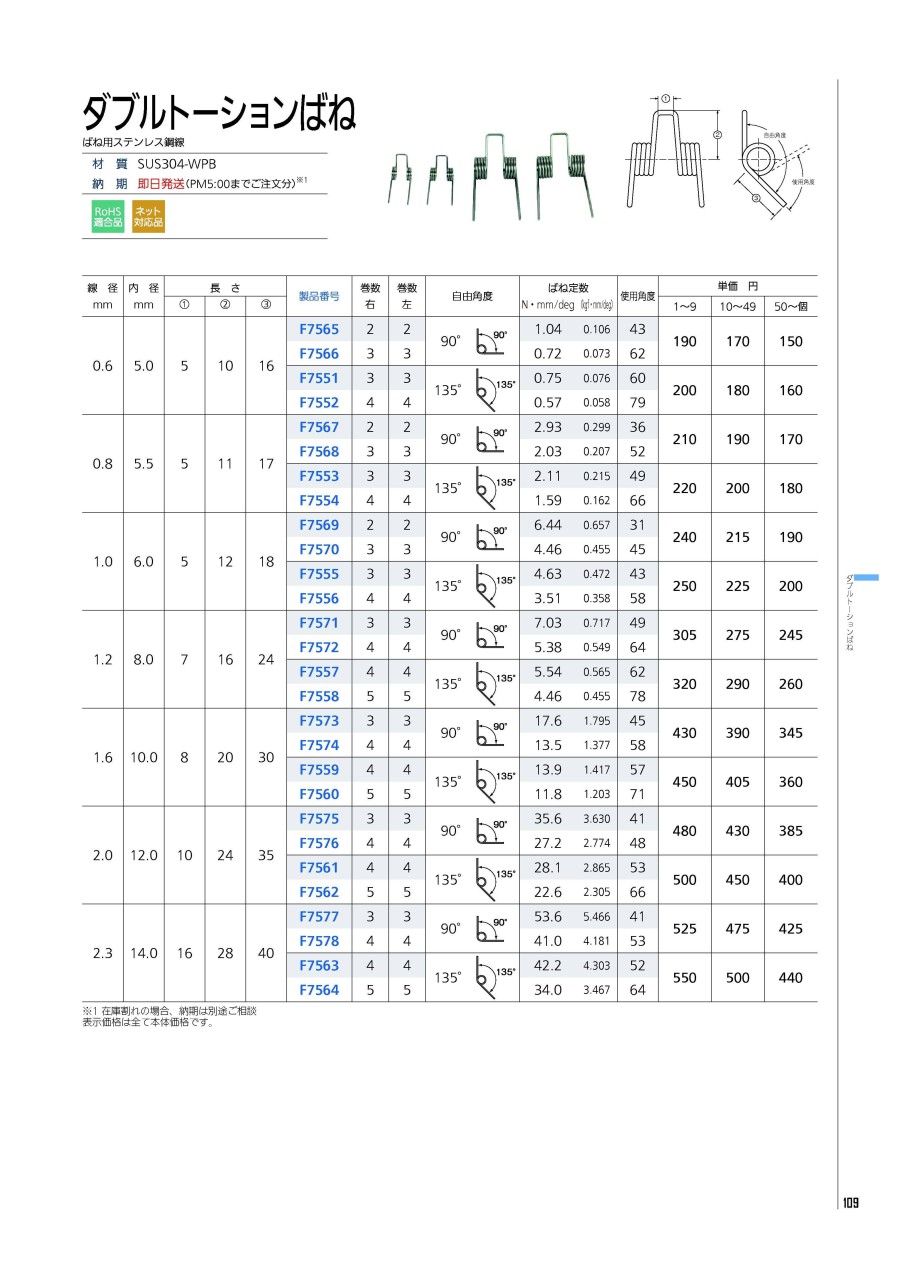

カタログ
商品担当おすすめ
ダブルトーションばねのレビュー
クレーンフックの保守
5
5.02023/02/15
クレーンのフックの外れ止めに使用されていた、バネが壊れたので交換用に購入しました。問題なく使用で助かりました。
4人が参考にしています。
蓋のバルブ開閉用
1
1.02023/06/08
品物自体は問題ない。
しかし、この同じ商品でありながら、モノタロウと比べると、少し安いだけで、モノタロウは2っ入りでこの...もっと読む
ミスミからのコメント
ご期待に沿えず申し訳ございません。流通構造の違いにより、競合に価格負けをしている商品も一部ございます。確実短納期だけではなく、価格面でもお力添え出来るよう努力いたします。
2人が参考にしています。
開閉部材に
5
5.02019/12/31
扉の開閉で自動開きにするためにヒンジピンと併用して使用。扉の重さに応じて個数、定数変更で調整可能でした。
1人が参考にしています。
レバーなどの戻り用
5
5.02023/12/02
２倍の力が出るので重宝しています。線径も0.6から2.3、内径が5から14と幅広くあり助かります。
0人が参考にしています。
フックに
4
4.02023/05/31
フックの改良に使用しました。
設計通りに取り付けできました、
張力も程良いです。
0人が参考にしています。
