タイプ
~mm出荷日
- すべて
- 当日出荷可能
耐熱用ばね
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,348円～9,413円
- 税込単価
- 2,583円～10,354円
耐熱性が求められる環境下で性能を発揮する圧縮ばね。【特長】・材質：NCF750...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
規格表
| 外径 mm | 線径 mm | 型番 | 自由長 mm | 有効巻数 | ばね定数 N/mm (kgf/mm) | 最大荷重 N (kgf) | 全タワミ mm |
|---|---|---|---|---|---|---|---|
| 6 | 0.6 | TS061 TS062 | 10 20 | 6.3 14 | 1.24 0.126 0.56 0.060 | 5.39 0.55 | 4.4 9.8 |
| 8 | 0.8 | TS081 TS082 | 10 20 | 4.5 10.5 | 2.30 0.230 0.98 0.100 | 8.83 0.90 | 4.0 9.2 |
| 10 | 1.0 | TS101 TS102 TS103 | 15 30 45 | 5.8 13 20 | 2.24 0.230 0.99 0.100 0.65 0.070 | 13.7 1.40 | 6.2 14.0 22.0 |
| 12 | 1.2 | TS121 TS122 | 15 30 | 5 11 | 3.10 0.320 1.41 0.140 | 19.6 2.00 | 6.6 14.4 |
| 16 | 1.6 | TS161 TS162 15163 | 20 40 60 | 5 11 17 | 4.14 0.420 1.88 0.190 1.22 0.120 | 35.3 3.60 | 8.8 19.2 29.6 |
| 20 | 2.0 | TS201 TS202 | 25 50 | 5 11 | 5.18 0.530 2.35 0.240 | 55.9 5.70 | 11.0 24.0 |
| 25 | 2.5 | TS251 TS252 | 30 60 | 5 11 | 6.47 0.660 2.94 0.300 | 80.4 8.20 | 12.5 27.5 |
| 30 | 3.0 | TS301 TS302 | 35 60 | 4.8 9 | 8.04 0.820 4.31 0.440 | 117.7 12.00 | 14.6 27.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,348円 ( 2,583円 ) | 在庫品1日目当日出荷可能 |
3,621円 ( 3,983円 ) | 在庫品1日目当日出荷可能 |
2,812円 ( 3,093円 ) | 在庫品1日目当日出荷可能 |
3,991円 ( 4,390円 ) | 在庫品1日目当日出荷可能 |
4,466円 ( 4,913円 ) | 在庫品1日目当日出荷可能 |
5,268円 ( 5,795円 ) | 在庫品1日目当日出荷可能 |
5,268円 ( 5,795円 ) | 在庫品1日目当日出荷可能 |
6,463円 ( 7,109円 ) | 在庫品1日目当日出荷可能 |
8,004円 ( 8,804円 ) | 在庫品1日目当日出荷可能 |
9,413円 ( 10,354円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
耐熱性が求められる環境下で性能を発揮する圧縮ばね。
【特長】
・材質：NCF750。巻方向：右
・インコネルX-750を使用しており、耐熱性が求められる環境下で性能を発揮
・推奨使用温度450℃まで
・全10種の耐熱用圧縮ばね
・端部：Φ1（線径1mm）以下無研削 / Φ1（線径1.2mm）以上研削
【用途】
・高温箇所に最適
ご注意
- 最大荷重は密着時の荷重の為、実際の使用範囲は狭くなります

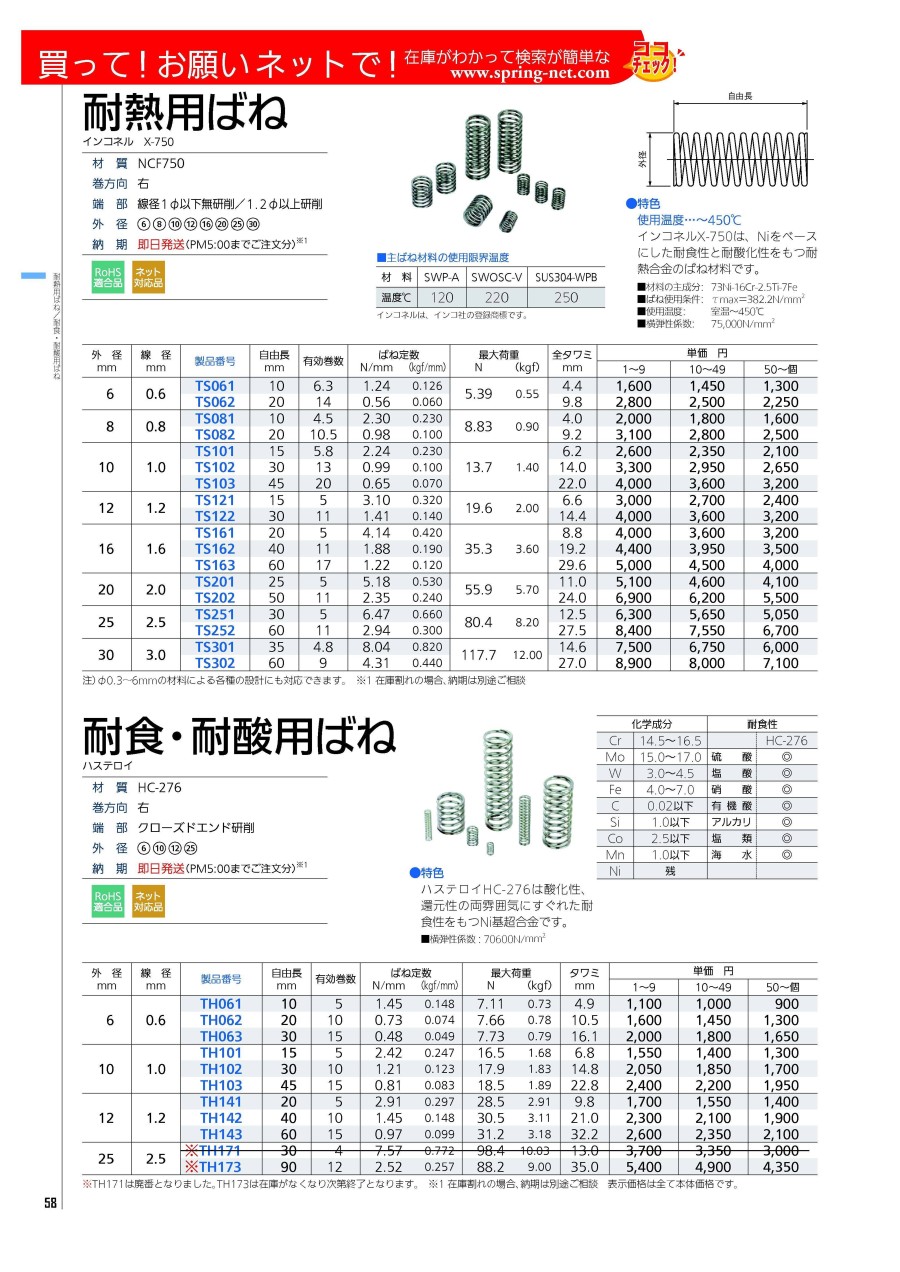

カタログ
