ハンガーばね
- 通常単価(税別)
- 5,075円4,313円
- 税込単価
- 5,583円4,744円
通常出荷日：在庫品1日目当日出荷可能
防振装置や引張・繋留ロープの緩衝用におすすめの引張りばね。【特長】・パイプ（管）や重いケーブルなどの支...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 最大荷重は密着時の荷重の為、実際の使用範囲は狭くなります
ばねは圧縮される動きとなりますが、引張ることによってばねの力が働きますので、ご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
41-5032の仕様・寸法情報
材質
[ピアノ線] SWP-A・SUP
種類
標準タイプ
最大荷重（範囲指定）(N)
110.01～
フック対向角
90°
最大荷重(N)
1049
自由長(mm)
200
外径(φ)
50
ばね定数(N/mm)
21.30
線径(φ)
6
最大伸び(mm)
249
商品情報
吊り・引張り型の汎用緩衝ばね
ハンガーばねの外観
ハンガーばねの寸法図
| 製品番号 | ばねmm | 自由長 mm | A mm | B mm | フック(線径) mm | ばね定数 N/mm | 最大使用時長さ mm | 最大荷重(参考) | 単重 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 線径 | ばね長さ | N | (kgf) | kg | |||||||
| 41-5022 | 50 | 4.5 | 100 | 200 | 20 | 60 | 5 | 7.49 | 267.6 | 506 | 51.6 | 0.48 |
| 41-5025 | 200 | 300 | 3.62 | 440.0 | 0.67 | |||||||
| 41-5032 | 6.0 | 100 | 200 | 21.30 | 249.0 | 1049 | 107.0 | 0.61 | ||||
| 41-5035 | 200 | 300 | 10.20 | 403.0 | 0.92 | |||||||
| 41-6524 | 65 | 5.5 | 200 | 316 | 26 | 74 | 7 | 4.68 | 457.0 | 665 | 67.8 | 1.11 |
| 41-6526 | 300 | 416 | 3.09 | 631.0 | 1.34 | |||||||
| 41-6534 | 7.5 | 200 | 316 | 14.70 | 421.0 | 1540 | 157 | 1.52 | ||||
| 41-6536 | 300 | 416 | 9.61 | 576.0 | 2.02 | |||||||
| 41-7524 | 75 | 6.5 | 200 | 336 | 34 | 83 | 7 | 6.65 | 473.0 | 910 | 92.8 | 1.49 |
| 41-7526 | 300 | 436 | 4.36 | 645.0 | 1.84 | |||||||
| 41-7534 | 8.0 | 200 | 336 | 14.40 | 449.0 | 1628 | 166.0 | 1.85 | ||||
| 41-7536 | 300 | 436 | 9.34 | 610.0 | 2.39 | |||||||
| 41-8523 | 85 | 7.5 | 200 | 354 | 34 | 94 | 9 | 9.01 | 487.0 | 1196 | 122.0 | 2.15 |
| 41-8525 | 300 | 454 | 5.90 | 657.0 | 2.68 | |||||||
| 41-8533 | 10.0 | 200 | 354 | 27.10 | 452.7 | 2658 | 271.0 | 2.85 | ||||
| 41-8535 | 300 | 454 | 17.50 | 606.0 | 3.72 | |||||||
| 41-9922 | 100 | 10.0 | 200 | 376 | 38 | 110 | 11 | 19.50 | 492.0 | 2282 | 233.0 | 3.52 |
| 41-9924 | 300 | 476 | 12.70 | 655.0 | 4.40 | |||||||
| 41-9932 | 13.0 | 200 | 376 | 56.80 | 459.0 | 4763 | 486.0 | 4.45 | ||||
| 41-9934 | 300 | 476 | 36.70 | 605.7 | 5.95 | |||||||
詳細情報
基本情報
防振装置や引張・繋留ロープの緩衝用におすすめの引張りばね。
【特長】
・パイプ（管）や重いケーブルなどの支持に使用。全20種のハンガーばね。
・他の防振装置や引張・繋留ロープの緩衝用におすすめ。
【材質】
・ばね：SWP - A、SUP。
・フック：SS400。
・座金：S45C。
・振止：SUS304 - WPB。
【表面処理】
・直径5mm以下：亜鉛メッキ。
・直径5mm以上：電着塗装（黒）。
・フック・座金：亜鉛メッキ。
【用途】
・他の防振装置や引張・繋留ロープの緩衝用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 最大荷重は密着時の荷重の為、実際の使用範囲は狭くなります
ばねは圧縮される動きとなりますが、引張ることによってばねの力が働きますので、ご注意ください。

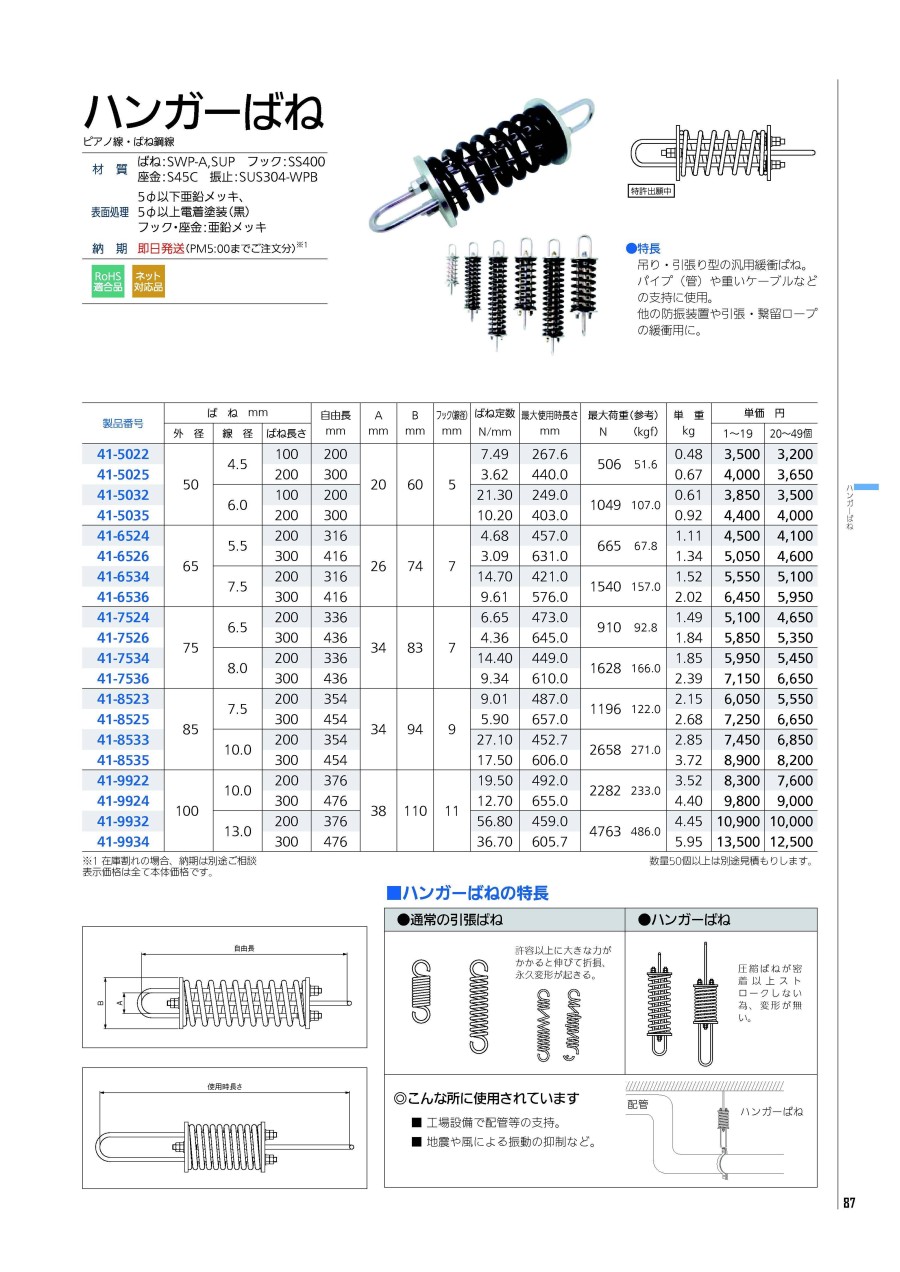

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ハンガーばねの型番41-5032のページです。
型番41-5032に関する仕様情報を記載しております。
ハンガーばねのレビュー
ロープの緩衝用
4
4.02023/07/29
ロープの緩衝用に使用しました。
バリなく品質は高品質です。
0人が参考にしています。
