エアークランプ Sシリーズ下方押さえ型 No.AC56S
- 通常単価(税別)
- 39,445円
- 税込単価
- 43,390円
下方押え型エアー駆動トグルクランプ。【特長】・エアークランプは同時に複数作動で...
詳細情報を確認する- 全体形状
- 下面押さえ・ハンドル横型
- 締圧力 (kN)
- 1.5
- クランプ部材質
- スチール
- 材質
- スチール(SPCC)
- 取付形状
- フランジベース
- ボルトサイズ (M)
- M10
- 最大高 (mm)
- 160
- 最大長 (mm)
- 350
- 最大幅 (mm)
- 57
- JANコード
- 4580455762525
- エアー接続
- R・Rc1/8
ご注意
- 継手の向きを変える場合について 標準装着されてる継手の向きを変える場合、一度継手を取り外して残っているシールテープを除去して頂き、新たにシールテープを巻いた上でねじ込み時にを向き調整してください。
装着されてる状態にて向きを変えた場合、エアー漏れの原因となります。
高温になる場所での使用についてエアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れの原因となります。
ご使用条件（周囲温度40°C以上、加圧保持、低頻度作動など）により、内部の潤滑油およびグリースの基油がシリンダ外部に滲み出す場合があります。清浄環境を要する場合はご注意ください。
NO.56-Sの仕様・寸法情報
全体形状
下面押さえ・ハンドル横型
締圧力(kN)
1.5
クランプ部材質
スチール
材質
スチール(SPCC)
取付形状
フランジベース
ボルトサイズ (M)
M10
最大高(mm)
160
最大長(mm)
350
最大幅(mm)
57
JANコード
4580455762525
エアー接続
R・Rc1/8
-
-
商品情報
外形図
製品仕様
外観図
仕様
- 分類名：エアークランプ
- 製品番号：AC56S
- 質量：1,110g
- 締圧力：1.5kN(150kgf)
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- 表面処理：三価クロムメッキ
付属品
- M10×60スピンドル1本
- ナット2個
- 座金2枚
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
下方押え型エアー駆動トグルクランプ。
【特長】
・エアークランプは同時に複数作動でき、作業効率を上げることができる。
・締圧力は1.5kN。
・エアー接続はR・RC1/8。
・センサ付。
【用途】
・自動化装置への組込み。
・機械内や大きなワークの加工など。
ご注意
- 継手の向きを変える場合について 標準装着されてる継手の向きを変える場合、一度継手を取り外して残っているシールテープを除去して頂き、新たにシールテープを巻いた上でねじ込み時にを向き調整してください。
装着されてる状態にて向きを変えた場合、エアー漏れの原因となります。
高温になる場所での使用についてエアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れの原因となります。
ご使用条件（周囲温度40°C以上、加圧保持、低頻度作動など）により、内部の潤滑油およびグリースの基油がシリンダ外部に滲み出す場合があります。清浄環境を要する場合はご注意ください。

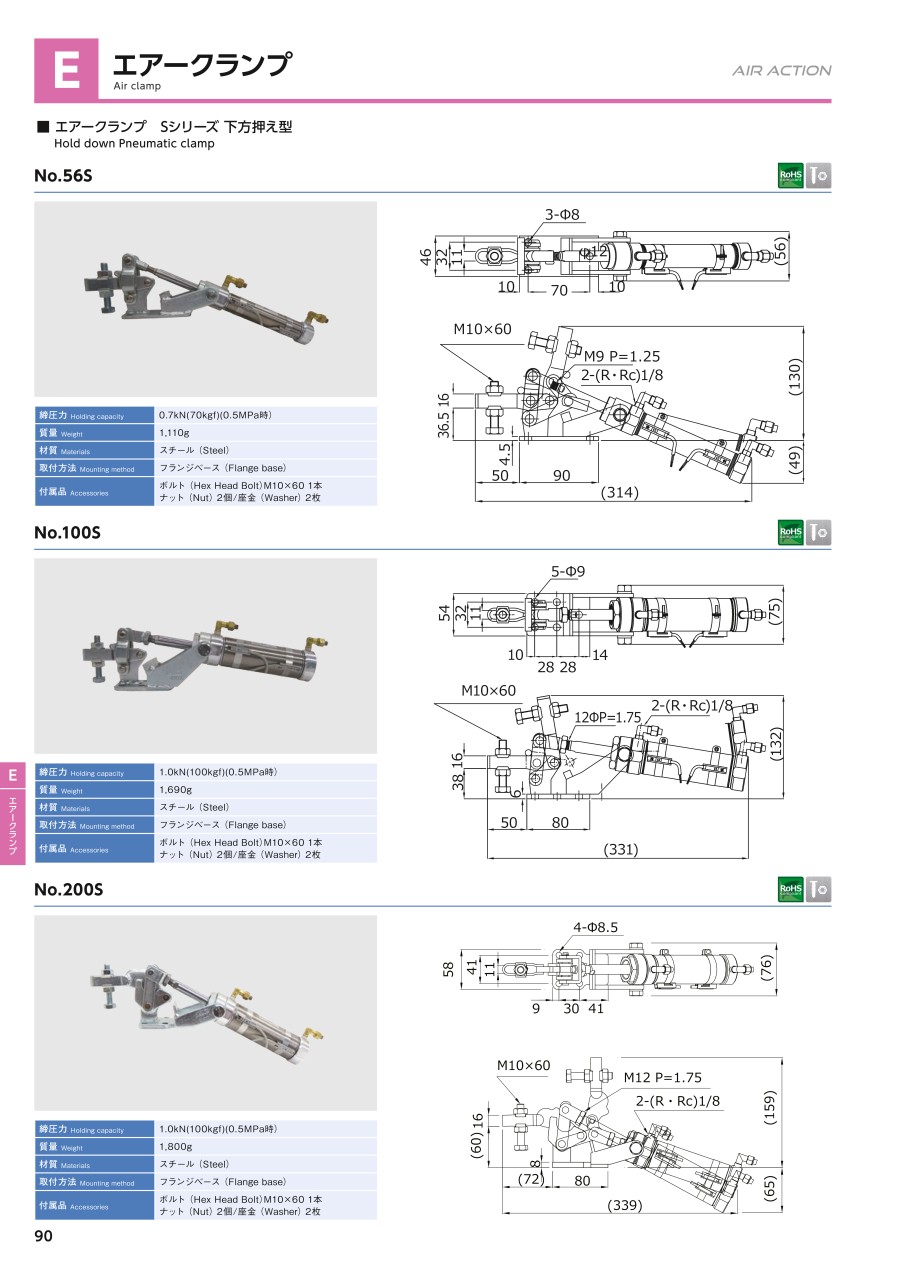

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
エアークランプ Sシリーズ下方押さえ型 No.AC56Sの型番NO.56-Sのページです。
型番NO.56-Sに関する仕様情報を記載しております。
エアークランプ Sシリーズ下方押さえ型 No.AC56Sのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用温度は何度ですか？
A
最も望ましい周囲温度は5～60℃です。
