フック型クランプ No.PA150
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
NO.PA150の仕様・寸法情報
種類
引張り型
装着方法
フランジベース
締圧力(N)
1700
本体材質
[スチール] スチール(SPCC)
クランプ部材質
ボルトなし
ストローク(mm)
102
最大高(mm)
178
最大長(mm)
212
最大幅(mm)
45
重量(g)
325
JANコード
4580455761740
-
-
商品情報

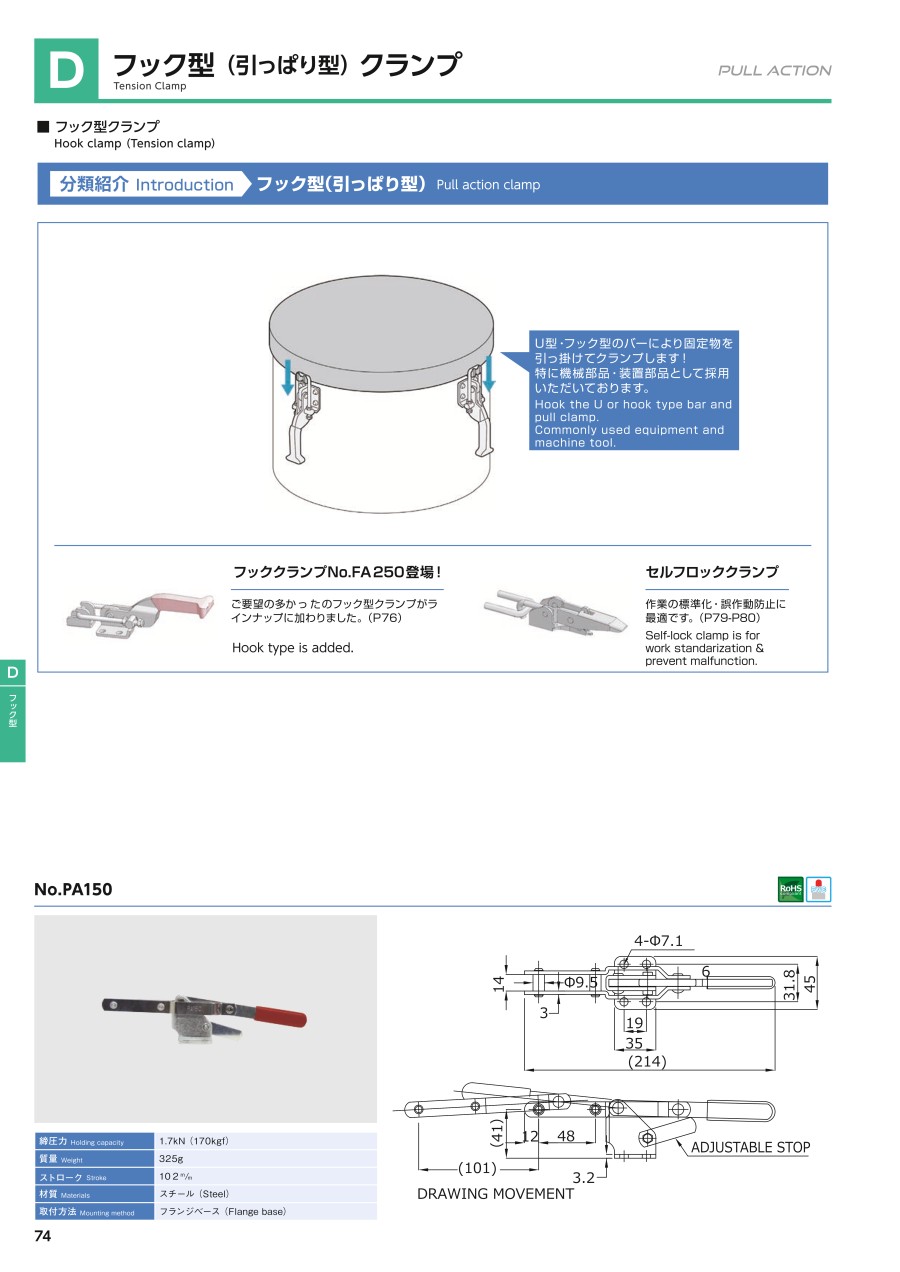

外形図
製品仕様
- 分類名：フック型
- 製品番号：PA150
- 質量：325g
- 締圧力：1.7kN（170kgf）
- 使用に必要な長さ：212
- 使用に必要な幅：45
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- 表面処理：三価クロムメッキ
詳細情報
基本情報
取付が便利なフランジベースのフック型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストローク：102mm。
・トグルクランプの特性を活かし、1.7kNの力で固定可能。
【用途】
・U型・フック型のバーにより固定物を引っ掛けてクランプ。
・機械部品・装置部品として使用可能。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
フック型クランプ No.PA150の型番NO.PA150のページです。
型番NO.PA150に関する仕様情報を記載しております。
フック型クランプ No.PA150のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
