カクタ

下方押さえ型クランプ No.HV250-2S

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 3,997円

税込単価: 4,397円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

フランジベースの小型下方押え型トグルクランプ。【特長】・交換頻度が多い部品など...

種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M6
締圧力 (N)
900
本体材質
ステンレススチール(SUS304)
クランプ部材質
ステンレス+ゴムパット
最大高 (mm)
101
最大長 (mm)
120
最大幅 (mm)
39.8
JANコード
4580455760545

NO.HV250-2S

閲覧中の商品と併せてご検討ください

NO.HV250-2Sの仕様・寸法情報

種類

下面押さえ・ハンドル立型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

900

本体材質

[ステンレス] ステンレススチール(SUS304)

クランプ部材質

ステンレス+ゴムパット

最大高(mm)

101

最大長(mm)

120

最大幅(mm)

39.8

JANコード

4580455760545

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

HV250のステンレスモデル。

分類名：下方押え型クランプ
製品番号：HV250-2S
質量：145g
締圧力：0.9kN（90kgf）
使用に必要な高さ：101mm
使用に必要な長さ：120mm
使用に必要な幅：39.8mm
材質：ステンレススチール
取り付け方法：フランジベース
アーム角度：115°
ハンドル角度：65°
表面処理：なし

付属品

ゴム付ステンレスボルトM6×37：1本
ナット：2個

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。

型番リスト

表示件数

型番

NO.HV250-2S

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,997円

( 4,397円 )

5日目

詳細情報

基本情報

基本情報

フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定可能。
・トグルクランプの特性を活かし、0.9kNの力で固定可能。
・ステンレス製。
【用途】
・検査治具をはじめ、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

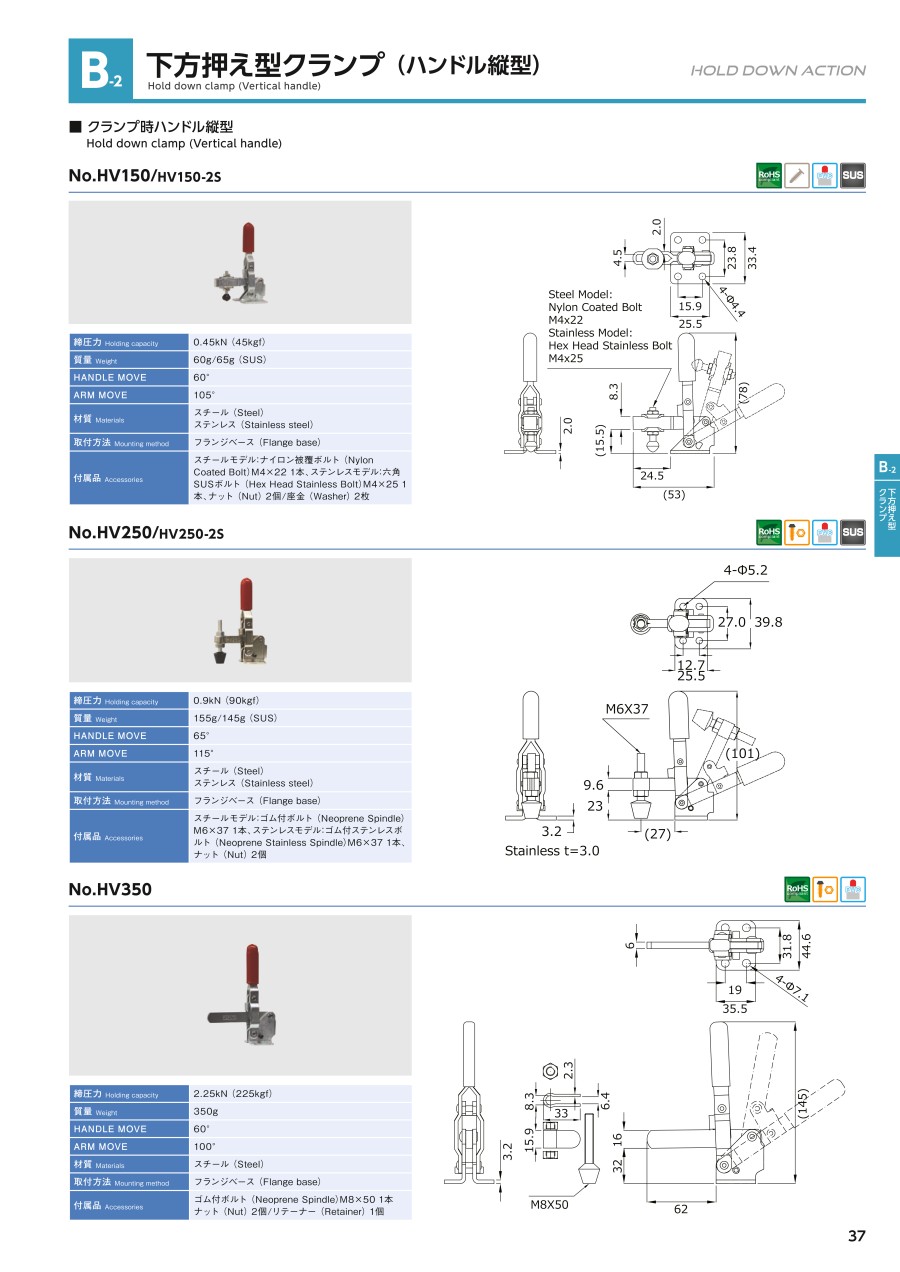

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

下方押さえ型クランプ No.HV250-2Sの型番NO.HV250-2Sのページです。型番NO.HV250-2Sに関する仕様情報を記載しております。

下方押さえ型クランプ No.HV250-2Sのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qグリップの耐熱温度は何度ですか？

当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
