横押型クランプ FM50-2S
- 通常単価(税別)
- 4,620円
- 税込単価
- 5,082円
ブラケット取付の小型押し引き兼用トグルクランプ。【特長】・交換頻度が多い部品などの固定可能。・ストロー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
FM50-2Sの仕様・寸法情報
商品情報

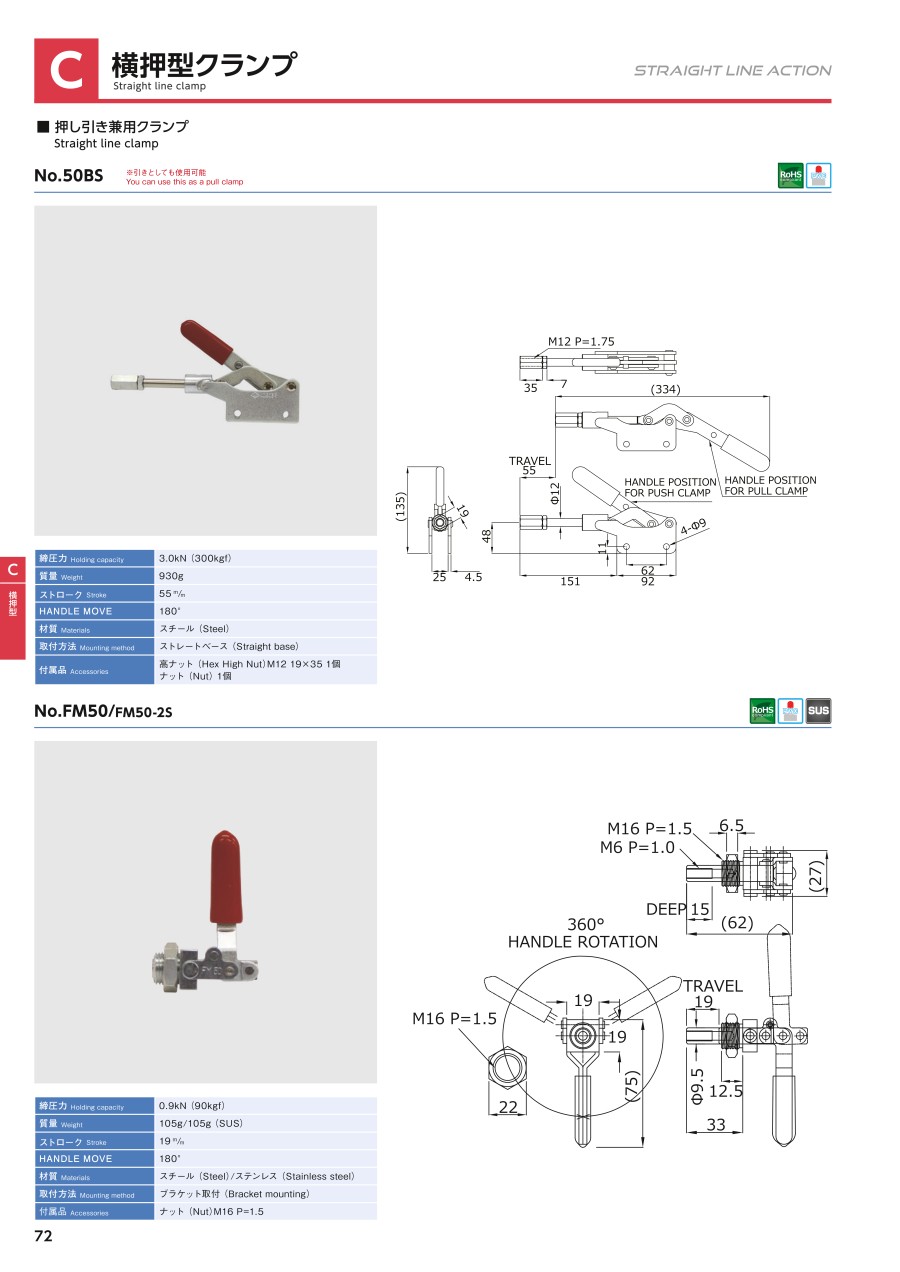

外形図
製品仕様
- 分類：横押型トグルクランプ
- 製品番号：NO.FM50-2S
- 質量：105g
- 締圧力：0.9kN（90kgf）（最大値）
- 材質：ステンレス
- 表面処理：なし
- 付属品：取付ナットM16 1個
- （付属品は本体装着済）
- 取付方法：ブランケット取付他
使用例
FMシリーズ取付説明
商品特長詳細
- No.FM50のステンレスモデルです。
- ハンドルポジションが自由な位置にクランプを取り付けることができ応用範囲の広い作業が可能です。
- ナットで挟み込んで取付するタイプです。
- 横押し型としてもフック型（引っぱり型）としても使えます。（引いた状態でも保持します）
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
ブラケット取付の小型押し引き兼用トグルクランプ。
【特長】
・交換頻度が多い部品などの固定可能。
・ストローク：19mm。
・ステンレス製。
・トグルクランプの特性を活かし、0.9kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
