項目	AX2006T	AX2012T	AX2018T
最大出力トルク N･m	6	12	18
連続出力トルク N･m	2	4	6
最高回転速度 rpm	300
許容アキシャル荷重 N	1000
許容モーメント荷重 N･m	40
出力軸慣性モーメント kg･m²	0.00575	0.00695	0.00910
許容負荷慣性モーメント kg･m²	0.3	0.4	0.5
割出し精度秒	±30
繰返し精度秒	±5
出力軸摩擦トルク N･m	0.6		0.7
分解能 P/rev	540672
モータ絶縁階級	F種
モータ耐電圧	AC1500V 1分間
モータ絶縁抵抗	10MΩ以上 DC500V
使用周囲温度	0～45℃
使用周囲湿度	20～85％RH 結露なきこと
保存周囲温度	-20～80℃
保存周囲湿度	20～90％RH 結露なきこと
雰囲気	腐食性ガス、爆発性ガス、粉塵無きこと
質量 kg	4.7	5.8	7.5
出力軸の振れ mm	0.03
出力軸の面振れ mm	0.03
保護構造	IP20

外形図

AX2006T外形寸法図

AX2012T外形寸法図

AX2018T外形寸法図

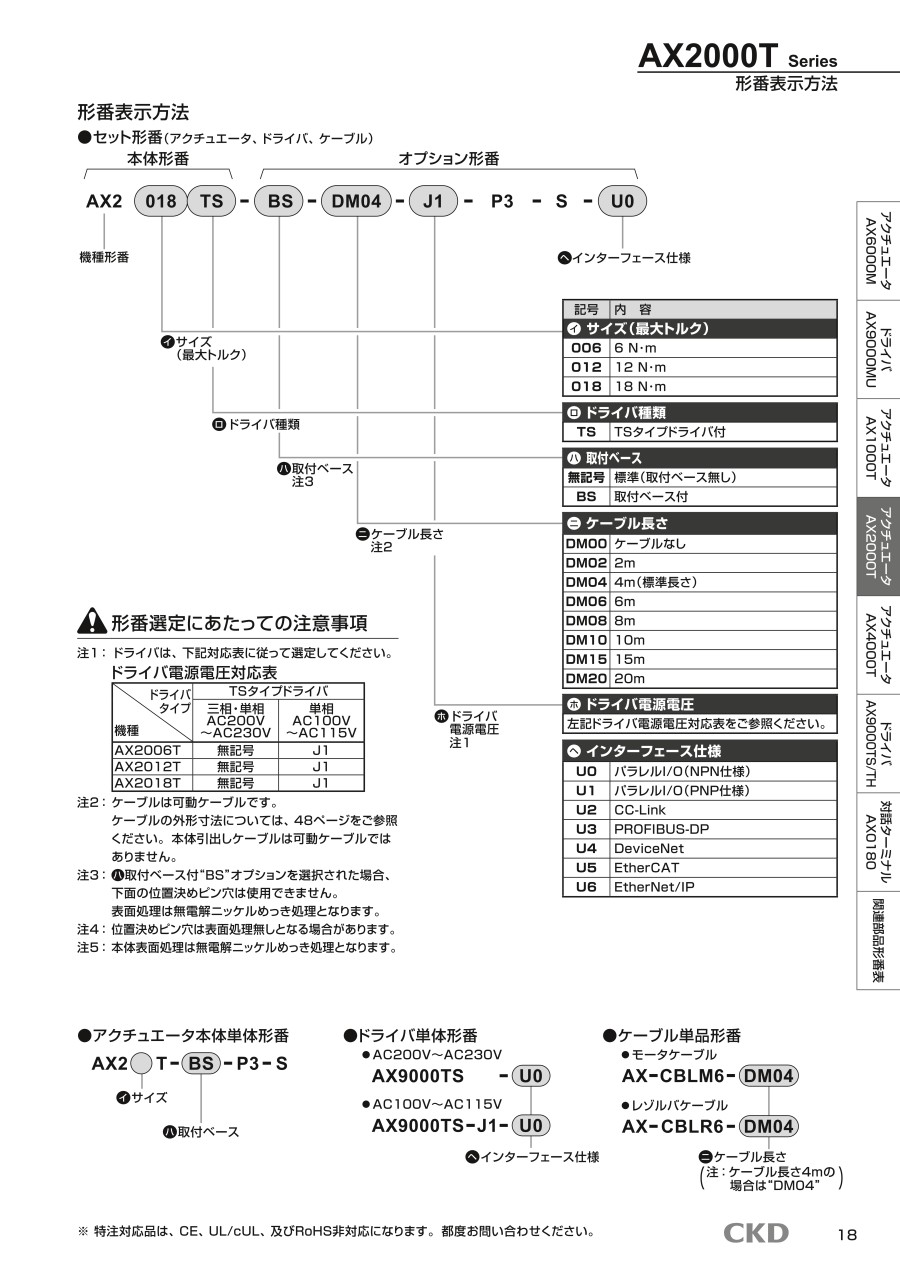

型番リスト

表示件数

...

型番

AX2006TS-BS-DM00-J1-P3-S-U0

AX2006TS-BS-DM00-J1-P3-S-U1

AX2006TS-BS-DM00-J1-P3-S-U2

AX2006TS-BS-DM00-J1-P3-S-U4

AX2006TS-BS-DM00-P3-S-U0

AX2006TS-BS-DM00-P3-S-U1

AX2006TS-BS-DM00-P3-S-U2

AX2006TS-BS-DM00-P3-S-U4

AX2006TS-BS-DM02-J1-P3-S-U0

AX2006TS-BS-DM02-J1-P3-S-U1

AX2006TS-BS-DM02-J1-P3-S-U2

AX2006TS-BS-DM02-J1-P3-S-U4

AX2006TS-BS-DM02-P3-S-U0

AX2006TS-BS-DM02-P3-S-U1

AX2006TS-BS-DM02-P3-S-U2

AX2006TS-BS-DM02-P3-S-U4

AX2006TS-BS-DM04-J1-P3-S-U0

AX2006TS-BS-DM04-J1-P3-S-U1

AX2006TS-BS-DM04-J1-P3-S-U2

AX2006TS-BS-DM04-J1-P3-S-U4

AX2006TS-BS-DM04-P3-S-U0

AX2006TS-BS-DM04-P3-S-U1

AX2006TS-BS-DM04-P3-S-U2

AX2006TS-BS-DM04-P3-S-U4

AX2006TS-BS-DM06-J1-P3-S-U0

AX2006TS-BS-DM06-J1-P3-S-U1

AX2006TS-BS-DM06-J1-P3-S-U2

AX2006TS-BS-DM06-J1-P3-S-U4

AX2006TS-BS-DM06-P3-S-U0

AX2006TS-BS-DM06-P3-S-U1

AX2006TS-BS-DM06-P3-S-U2

AX2006TS-BS-DM06-P3-S-U4

AX2006TS-BS-DM08-J1-P3-S-U0

AX2006TS-BS-DM08-J1-P3-S-U1

AX2006TS-BS-DM08-J1-P3-S-U2

AX2006TS-BS-DM08-J1-P3-S-U4

AX2006TS-BS-DM08-P3-S-U0

AX2006TS-BS-DM08-P3-S-U1

AX2006TS-BS-DM08-P3-S-U2

AX2006TS-BS-DM08-P3-S-U4

AX2006TS-BS-DM10-J1-P3-S-U0

AX2006TS-BS-DM10-J1-P3-S-U1

AX2006TS-BS-DM10-J1-P3-S-U2

AX2006TS-BS-DM10-J1-P3-S-U4

AX2006TS-BS-DM10-P3-S-U0

AX2006TS-BS-DM10-P3-S-U1

AX2006TS-BS-DM10-P3-S-U2

AX2006TS-BS-DM10-P3-S-U4

AX2006TS-BS-DM15-J1-P3-S-U0

AX2006TS-BS-DM15-J1-P3-S-U1

AX2006TS-BS-DM15-J1-P3-S-U2

AX2006TS-BS-DM15-J1-P3-S-U4

AX2006TS-BS-DM15-P3-S-U0

AX2006TS-BS-DM15-P3-S-U1

AX2006TS-BS-DM15-P3-S-U2

AX2006TS-BS-DM15-P3-S-U4

AX2006TS-BS-DM20-J1-P3-S-U0

AX2006TS-BS-DM20-J1-P3-S-U1

AX2006TS-BS-DM20-J1-P3-S-U2

AX2006TS-BS-DM20-J1-P3-S-U4

サイズ(最大トルク)	取付ベース	ケーブル長さ	インターフェース仕様	ドライバ電源電圧	最小発注数量

6N・m	BS：取付ベース付	DM00：ケーブルなし	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM00：ケーブルなし	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM02：2m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM02：2m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM02：2m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM02：2m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM02：2m	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM02：2m	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM02：2m	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM02：2m	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM04：4m（標準長さ）	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM06：6m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM06：6m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM06：6m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM06：6m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM06：6m	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM06：6m	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM06：6m	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM06：6m	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM08：8m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM08：8m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM08：8m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM08：8m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM08：8m	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM08：8m	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM08：8m	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM08：8m	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM10：10m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM10：10m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM10：10m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM10：10m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM10：10m	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM10：10m	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM10：10m	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM10：10m	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM15：15m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM15：15m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM15：15m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM15：15m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM15：15m	U0：パラレルI/O（NPN仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM15：15m	U1：パラレルI/O（PNP仕様）	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM15：15m	U2：CC-Link	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM15：15m	U4：DeviceNet	三相・単相 AC200V～AC230V（標準）	1個
6N・m	BS：取付ベース付	DM20：20m	U0：パラレルI/O（NPN仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM20：20m	U1：パラレルI/O（PNP仕様）	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM20：20m	U2：CC-Link	J1：単相 AC100V～AC115V	1個
6N・m	BS：取付ベース付	DM20：20m	U4：DeviceNet	J1：単相 AC100V～AC115V	1個

通常単価(税別) (税込単価)	通常出荷日

390,147円 ( 429,162円 )	18日目
412,147円 ( 453,362円 )	18日目
434,147円 ( 477,562円 )	18日目
434,147円 ( 477,562円 )	18日目
390,147円 ( 429,162円 )	18日目
412,147円 ( 453,362円 )	18日目
434,147円 ( 477,562円 )	18日目
434,147円 ( 477,562円 )	18日目
418,014円 ( 459,815円 )	18日目
440,014円 ( 484,015円 )	18日目
462,014円 ( 508,215円 )	18日目
462,014円 ( 508,215円 )	18日目
418,014円 ( 459,815円 )	18日目
440,014円 ( 484,015円 )	18日目
462,014円 ( 508,215円 )	18日目
462,014円 ( 508,215円 )	18日目
406,280円 ( 446,908円 )	18日目
428,280円 ( 471,108円 )	18日目
450,280円 ( 495,308円 )	18日目
450,280円 ( 495,308円 )	18日目
406,280円 ( 446,908円 )	18日目
428,280円 ( 471,108円 )	18日目
450,280円 ( 495,308円 )	18日目
450,280円 ( 495,308円 )	18日目
431,214円 ( 474,335円 )	18日目
453,214円 ( 498,535円 )	18日目
475,214円 ( 522,735円 )	18日目
475,214円 ( 522,735円 )	18日目
431,214円 ( 474,335円 )	18日目
453,214円 ( 498,535円 )	18日目
475,214円 ( 522,735円 )	18日目
475,214円 ( 522,735円 )	18日目
437,080円 ( 480,788円 )	18日目
459,080円 ( 504,988円 )	18日目
481,080円 ( 529,188円 )	18日目
481,080円 ( 529,188円 )	18日目
437,080円 ( 480,788円 )	18日目
459,080円 ( 504,988円 )	18日目
481,080円 ( 529,188円 )	18日目
481,080円 ( 529,188円 )	18日目
442,947円 ( 487,242円 )	18日目
464,947円 ( 511,442円 )	18日目
486,947円 ( 535,642円 )	18日目
486,947円 ( 535,642円 )	18日目
442,947円 ( 487,242円 )	18日目
464,947円 ( 511,442円 )	18日目
486,947円 ( 535,642円 )	18日目
486,947円 ( 535,642円 )	18日目
457,614円 ( 503,375円 )	18日目
479,614円 ( 527,575円 )	18日目
501,614円 ( 551,775円 )	18日目
501,614円 ( 551,775円 )	18日目
457,614円 ( 503,375円 )	18日目
479,614円 ( 527,575円 )	18日目
501,614円 ( 551,775円 )	18日目
501,614円 ( 551,775円 )	18日目
472,280円 ( 519,508円 )	18日目
494,280円 ( 543,708円 )	18日目
516,280円 ( 567,908円 )	18日目
516,280円 ( 567,908円 )	18日目

...

基本情報

基本情報

中空径が大きいダイレクトドライブモーター。
【特長】
・ドライバとアクチュエータとケーブルの組合せ自由な互換機能。
・高速回転（最高回転速度300rpm）、小型でコンパクト、中空径が大きいΦ30。
・最大トルク：6・12・18N・m。
・対応ドライバ：TSタイプドライバ。
【用途】
・インデックス動作に。
・オシレート動作に。

ご注意

【販売終了情報】2026年6月30日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
ロータリジョイント RJFシリーズ
インデックステーブル、ロータリテーブル、ロータリド<br>ラムなど回転軸部のエアシリンダ、エアブロー、切替弁<br>などへの圧縮空気供給継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アブソデックス AX2000T シリーズ（アクチュエータ、ドライバ、ケーブルセット品）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qプログラムの方法や詳しい注意事項を教えてください。

CKDのホームページより取扱説明書がダウンロード可能です。是非ご活用ください。

Q選定はどのようにすればよいですか？

CKDのホームページより選定ソフトがダウンロード可能です。その他。設計時の注意事項もご確認ください。
