アブソデックス AX2000T・AX4000T ケーブル単体

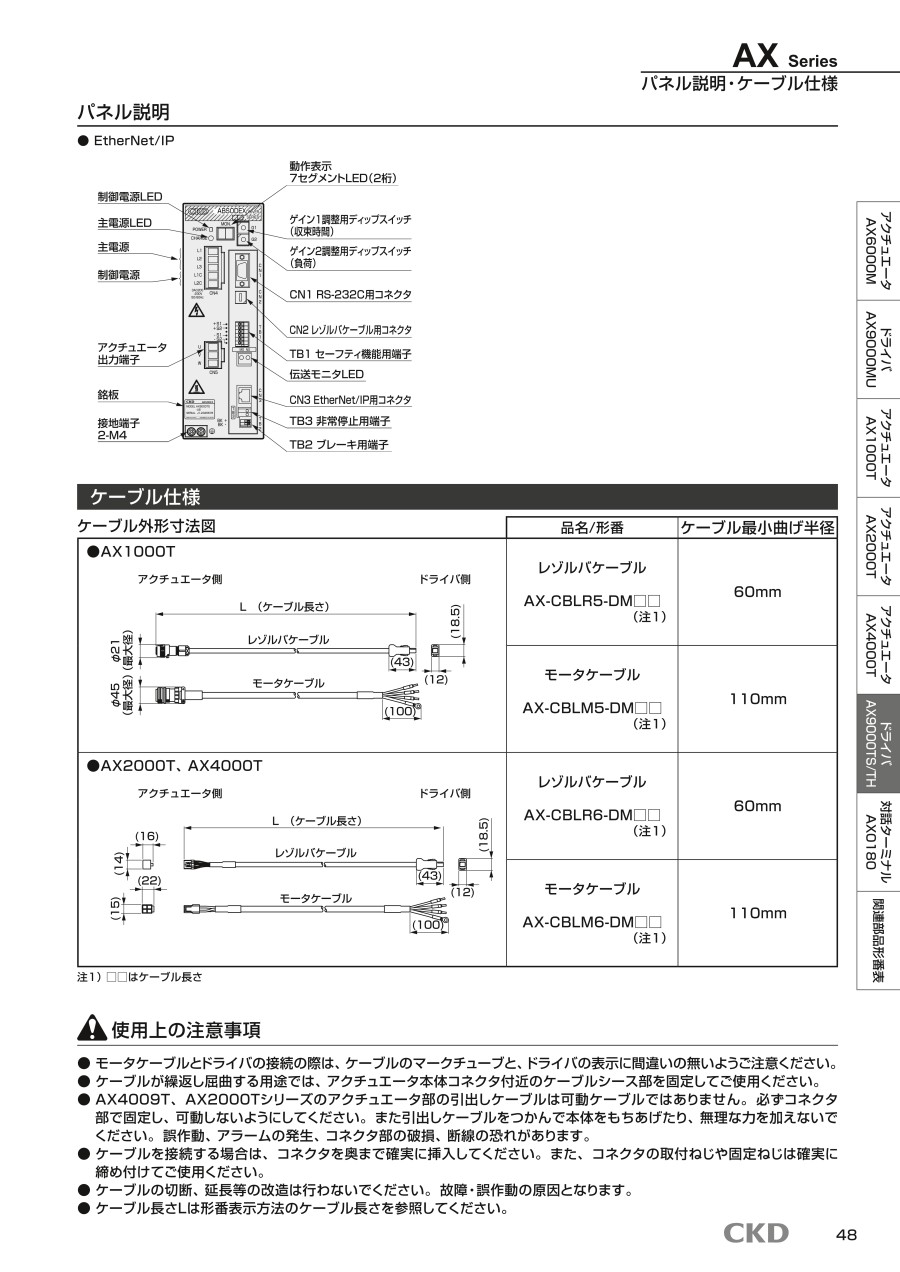

外形図

製品仕様

注1） □□はケーブル長さ

注意・禁止事項

使用上の注意事項

• モータケーブルとドライバの接続の際は、ケーブルのマークチューブと、ドライバの表示に間違いの無いようご注意ください。
• ケーブルが繰返し屈曲する用途では、アクチュエータ本体コネクタ付近のケーブルシース部を固定してご使用ください。
• AX4009T、AX2000Tシリーズのアクチュエータ部の引出しケーブルは可動ケーブルではありません。必ずコネクタ部で固定し、可動しないようにしてください。
  また引出しケーブルをつかんで本体をもちあげたり、無理な力を加えないでください。誤作動、アラームの発生、コネクタ部の破損、断線の恐れがあります。
• ケーブルを接続する場合は、コネクタを奥まで確実に挿入してください。また、コネクタの取付ねじや固定ねじは確実に締め付けてご使用ください。
• ケーブルの切断、延長等の改造は行わないでください。故障・誤作動の原因となります。
• ケーブル長さLは形番表示方法のケーブル長さを参照してください。
