横押型クランプ No.SL50L
- 通常単価(税別)
- 1,894円
- 税込単価
- 2,083円
取付が便利なフランジベースの小型横押し型トグルクランプ。【特長】・交換頻度が多...
詳細情報を確認する- 種類
- 横押し型
- 装着方法
- フランジベース
- クランプボルトサイズ
- M4
- 締圧力 (N)
- 500
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 10
- アーム長さ L (mm)
- 32.5
- ストローク (mm)
- 16
- トラスココード
- 322-9874
閲覧中の商品と併せてご検討ください
NO.SL50-Lの仕様・寸法情報
商品情報

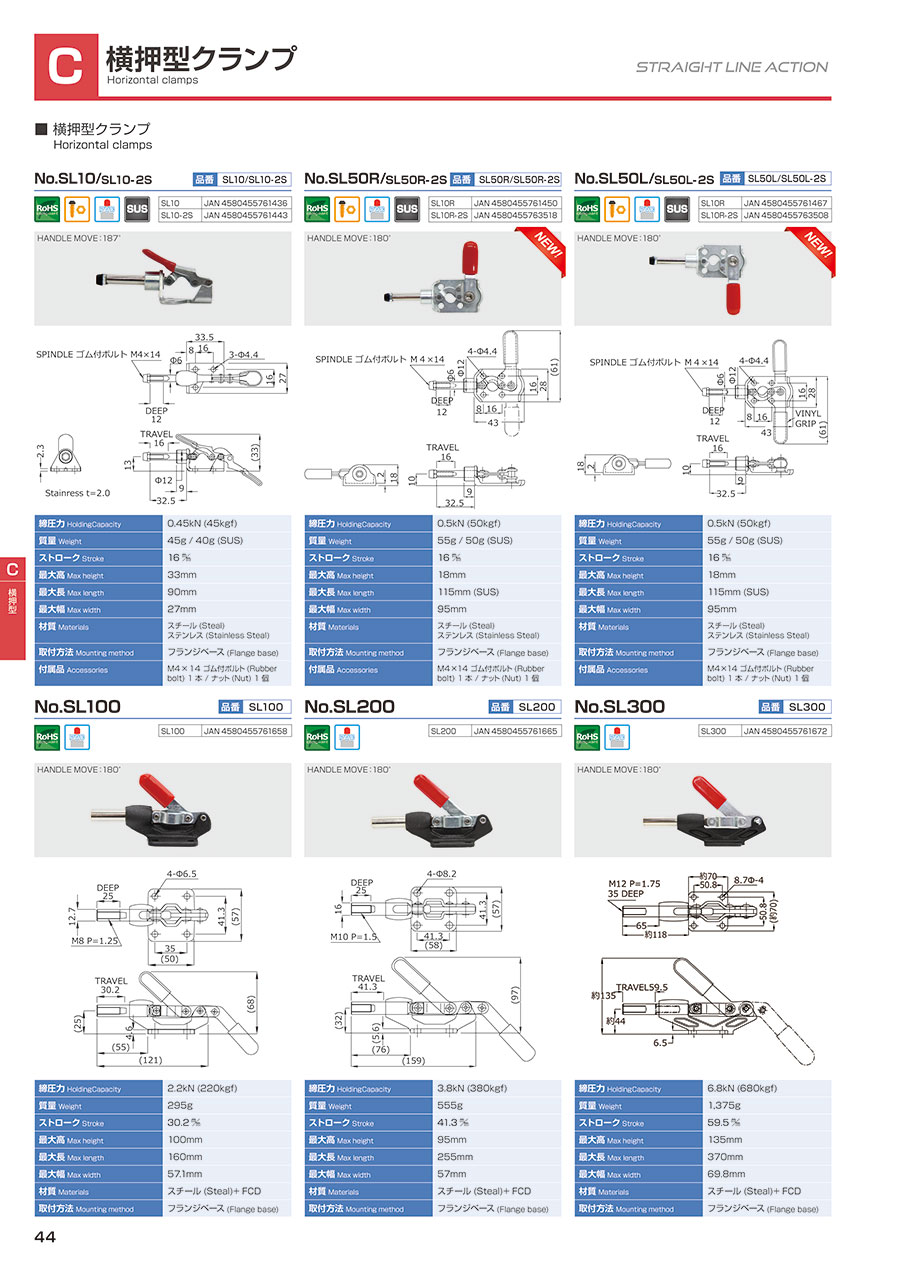

外形図
製品仕様
外観図
仕様
ストローク16mm。
高さにスペースがない場合に最適。
- 分類名：横押型
- 製品番号：SL50L
- 質量：60g
- 締圧力：0.5kN（50kgf）
- 使用に必要な高さ：18mm
- 使用に必要な長さ：100mm
- 使用に必要な幅：95mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- ハンドル角度：180°（水平方向）
付属品
- M4x14ゴム付きボルト：1本
- ナット：1個
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
取付が便利なフランジベースの小型横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストローク：16mm。
・トグルクランプの特性を活かし、0.5kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
