下方押さえ型クランプ クランプ時ハンドル縦型 No.HS-10
- 通常単価(税別)
- 1,894円
- 税込単価
- 2,083円
超小型下方押え型トグルクランプ。【特長】・交換頻度が多い部品などの固定に。・最小のトグルクランプ。・質...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
NO.HS-10の仕様・寸法情報
商品情報
外形図
製品仕様
- 分類：下方押え型ハンドル縦型トグルクランプ
- 製品番号：NO.HS-10
- 質量：20g
- 締圧力：0.2kN（20kgf）（最大値）
- 材質：スチール（SPCC）
- 表面処理：三価ユニクロ
- 付属品：ボルトM4x20 1本、M4ナット2個、ワッシャー（座金）2枚
- 取付方法：フランジベース
商品特長詳細
- 製品ラインナップのなかで、最小のクランプです。
- 軽作業向きのクランプです。
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
超小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・最小のトグルクランプ。
・質量20g。
・トグルクランプの特性を活かし、0.2kNの力で固定可能。
【用途】
・検査治具、基盤製造、装置部品に最適。
・DIYでも活用可能。

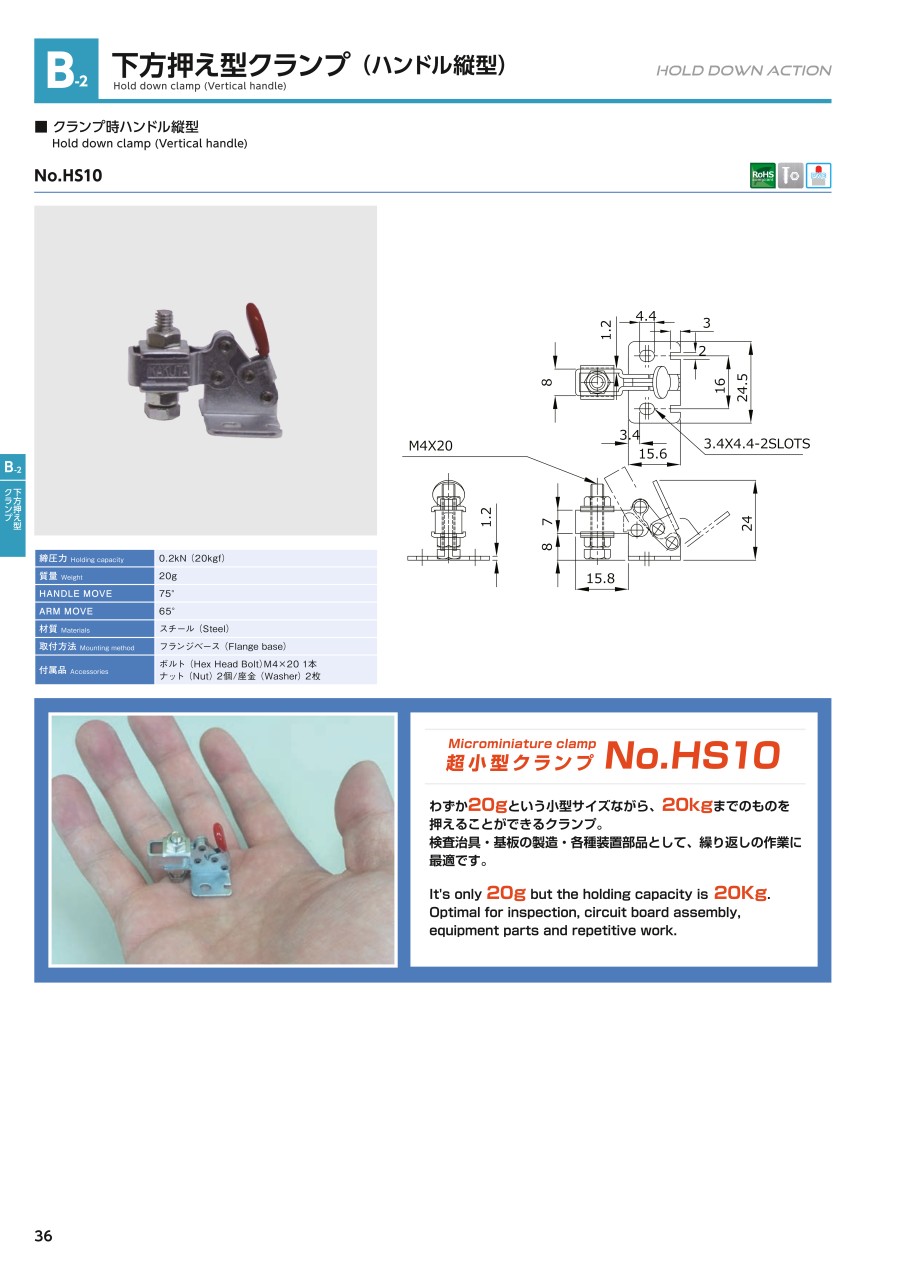

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
