フック型（引っぱり型）クランプ No.FA200
- 通常単価(税別)
- 2,989円
- 税込単価
- 3,288円
フランジベースのフック型トグルクランプ。【特長】・交換頻度が多い部品などの固定...
詳細情報を確認する閲覧中の商品と併せてご検討ください
NO.FA-200の仕様・寸法情報
商品情報

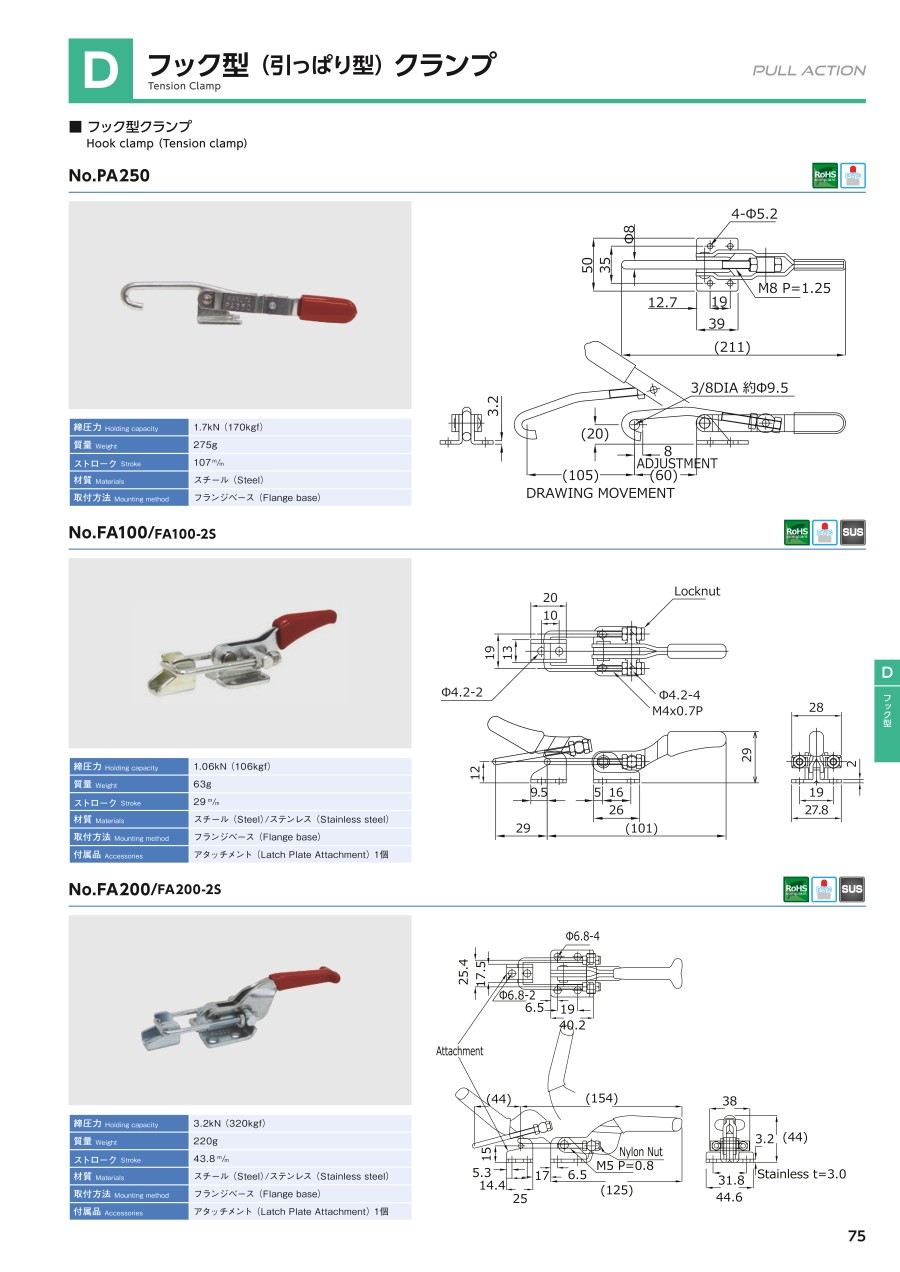

外形図
製品仕様
- 分類：フック型（引っぱり型）
- 製品番号：NO.FA200
- 質量：220g
- 締圧力：3.2kN（320kgf）（最大値）
- 材質：スチール（SPCC）
- 表面処理：ニッケルメッキ
- 付属品：U型ボルト 1個、M5ナット2個、M5樹脂入りナット2個、アタッチメント1個
- （U型ボルト、M5ナット、M5樹脂入りナットは本体装着済）
- 取付方法：フランジベース
使用例
- U型のバーにより固定物を引っ掛けてクランプ。
- 機械部品・装置部品として使用可能。
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
フランジベースのフック型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストローク：43.8mm。
・トグルクランプの特性を活かし、3.2kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
商品担当おすすめ
ミスミからのコメント
ご迷惑をおかけしており申し訳ございません。寸法誤差があることを弊社でも確認しております。 メーカーと協議の上、修正完了いたしました。
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
