バリクランプ BARI-No.3
- 通常単価(税別)
- 15,547円
- 税込単価
- 17,102円
組立式溶接トグルクランプ。【特長】・組立式なので現場に応じてセッティングが可能...
詳細情報を確認する- 締圧力 (N)
- 10000
- 装着方法
- フランジベース
- 本体材質
- スチール
- アーム高さ (mm)
- 125
- 持ち手長さ
- ノーマル
閲覧中の商品と併せてご検討ください

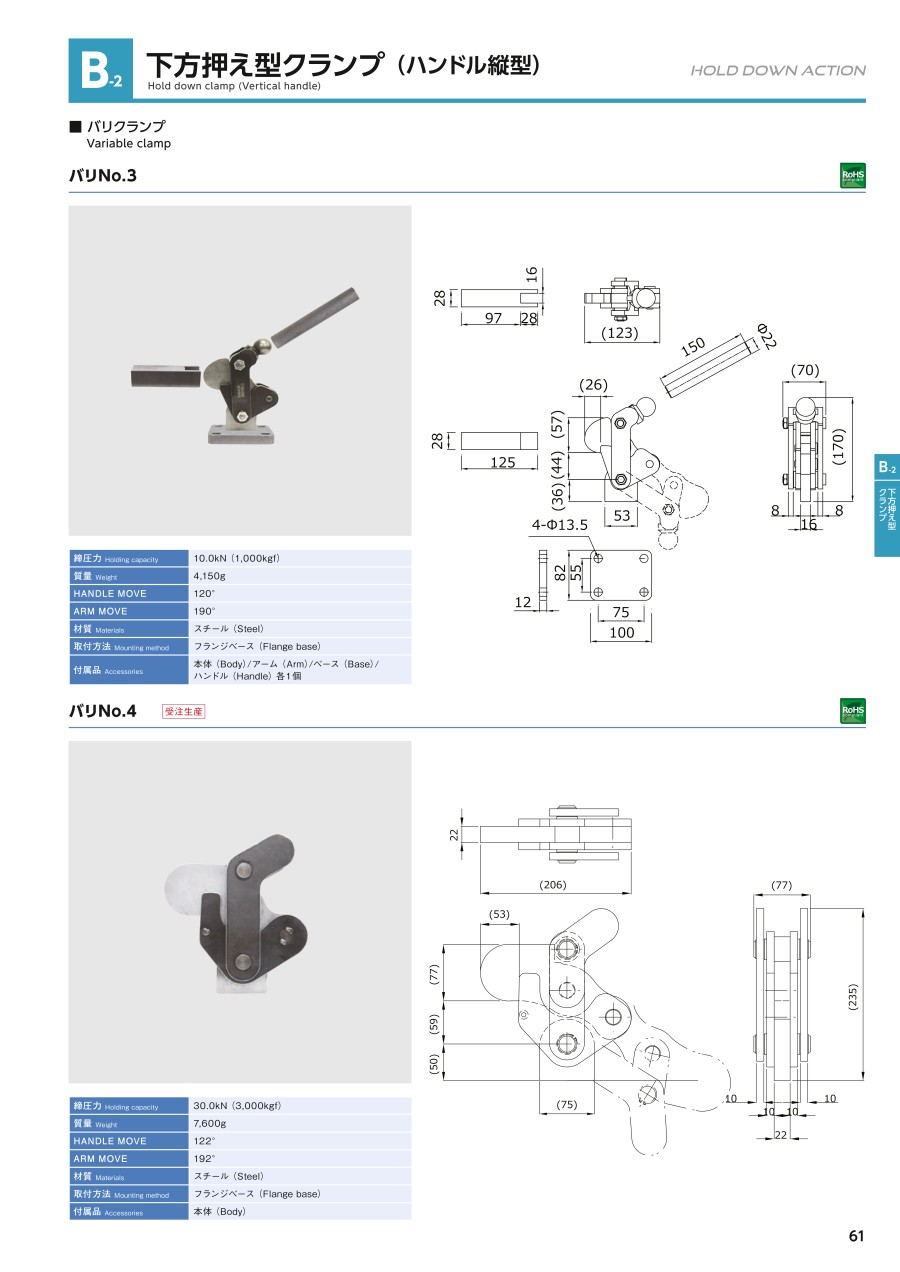

BARI-NO.3の仕様・寸法情報
商品情報
外形図
製品仕様
外観図
構造
バリアブル説明
仕様
自身で希望の角度、位置に溶接して使用できるタイプのクランプ。
バリクランプは作業状況に合わせて組立方法を決められるので、応用範囲が広く数多くの現場で使用されている。
支点を形成するピン及びブッシュは熱処理仕上げにより摩耗をなくすように設計されており、作業回数の多い治具に最適。
- 分類名：下方押え型クランプ
- 製品番号：VARI3
- 質量：4,150g
- 締圧力：10.0kN（1,000kgf）
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：190°
- ハンドル角度：120°
付属品
- 本体、アーム、ベース、ハンドル 各1個
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
組立式溶接トグルクランプ。
【特長】
・組立式なので現場に応じてセッティングが可能。
・すべて焼入ブッシュ入りなので丈夫。
・過酷な環境下で使用可能。
・締圧力：10.0kN。
【用途】
・耐久性を求められる用途に最適。
・熔接治具、その他組立治具、加工治具に最適。
