バリクランプ BARI-No.1
- 通常単価(税別)
- 8,460円
- 税込単価
- 9,306円
組立式溶接トグルクランプ。【特長】・組立式なので現場に応じてセッティングでき、...
詳細情報を確認する- 締圧力 (N)
- 2000
- 装着方法
- フランジベース
- 本体材質
- スチール
- アーム高さ (mm)
- 70
- 持ち手長さ
- ノーマル
－閉じる
BARI-NO.1の仕様・寸法情報
商品情報
外形図
製品仕様
- 分類：下方押え型ハンドル縦型トグルクランプ
- 製品番号：VARI-No.1
- 質量：835g
- 締圧力：2.0kN（200kgf）（最大値）
- 材質：スチール
- 表面処理：なし
- 付属品（セット内容）：本体・押えアーム・ベース・操作レバー（ハンドル） 各1個
使用例
商品特長詳細
- バリクランプは、お客様にてご希望の角度、位置に溶接で組み立ててご使用いただくタイプのクランプです。
- 作業状況に合わせて組立方法を決められるので、応用範囲が広く 数多くの現場で使用されています。
- 支点を形成するピン及びブッシュは熱処理仕上げをしていますので、作業回数の多い治具に最適です。
注意・禁止事項
- ご使用に際し、熔接が必要です
- 表記の締圧力は目安です
- 締圧力はクランプアームの先端へ行くほど弱くなります
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
組立式溶接トグルクランプ。
【特長】
・組立式なので現場に応じてセッティングでき、すべて焼入れブッシュ入りで丈夫。
・過酷な環境下で使用可能。
・フランジベース取付。
・締圧力：2.0kN。
【用途】
・耐久性を求められる用途に最適。
・熔接治具、その他組立治具、加工治具に最適。

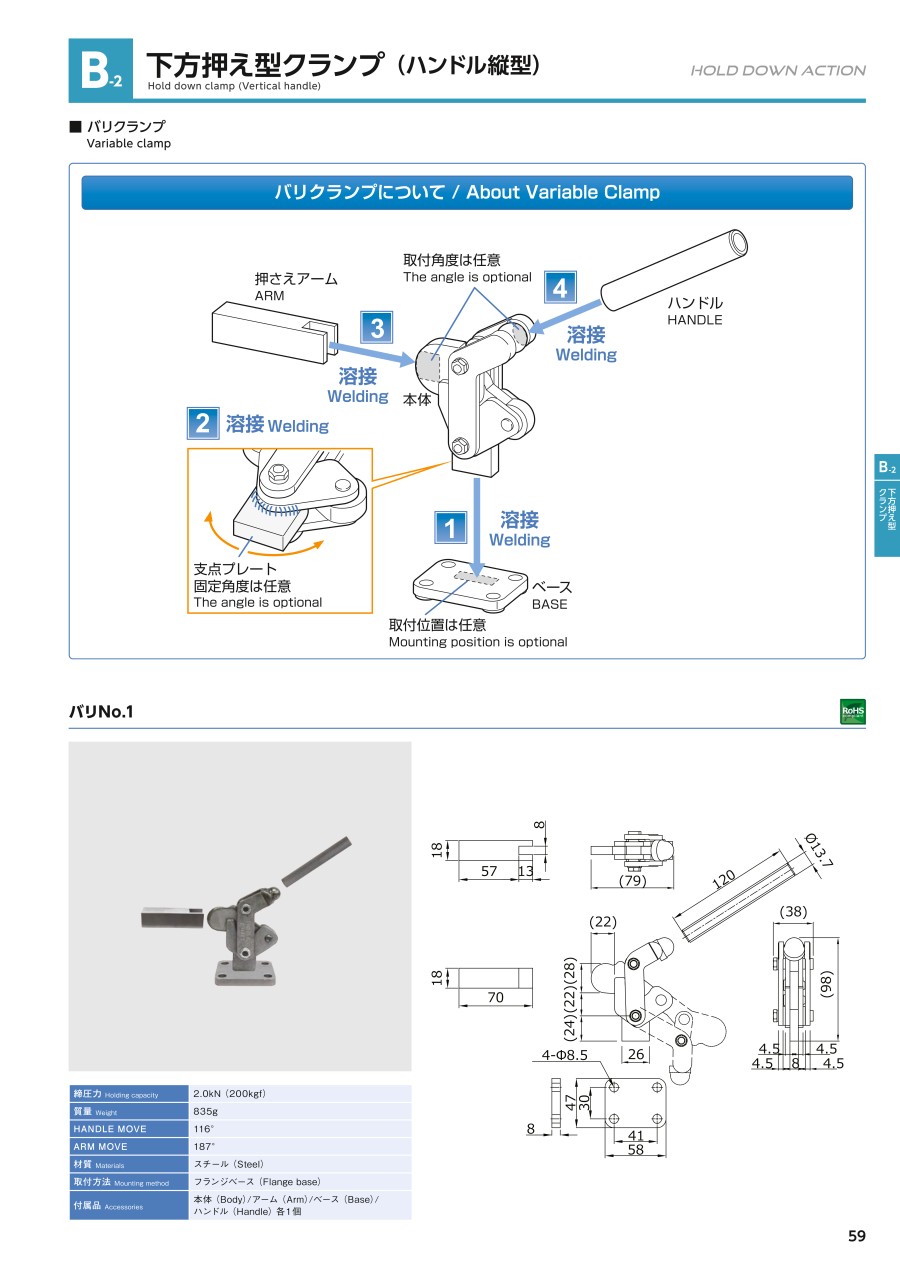

カタログ
類似品類似品をすべて見る
商品担当おすすめ
バリクランプ BARI-No.1の型番BARI-NO.1のページです。
型番BARI-NO.1に関する仕様情報を記載しております。
バリクランプ BARI-No.1のレビュー
外販用金型設備付帯部品として使用
5
5.02019/10/16
外販用金型設備付帯部品として加工対象ワークのクランプに使用しています。VONA事業による各社の類似品を豊富なバリエーショ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q組立て方法を教えてください。
A
本体にアーム、ハンドル、支持プレートを溶接し、さらに支持プレートとベースを溶接してご使用ください。
