横押型クランプ No.SL100
閲覧中の商品と併せてご検討ください
－閉じる
NO.SL100の仕様・寸法情報
種類
横押し型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2200
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
25.4
アーム長さ L(mm)
57
ストローク(mm)
31.2
トラスココード
122-9486
商品情報
外形図
製品仕様
- 分類：横押型トグルクランプ
- 製品番号：NO.SL100
- 質量：295g
- 締圧力：2.2kN（200kgf）
- 材質：スチール+FCD
- 表面処理：ニッケルメッキ（シャフト・リンク・操作レバー）、黒染（本体部分）
- 付属品：なし
- 取付方法：フランジベース
商品特長詳細
- ストロークは31.2mm。
- シャフトの先端はめねじになっています。
- 本体部分材質：FCD。
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
取付が便利なフランジベースの横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストロークは31.2mm。
・トグルクランプの特性を活かし、2.2kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

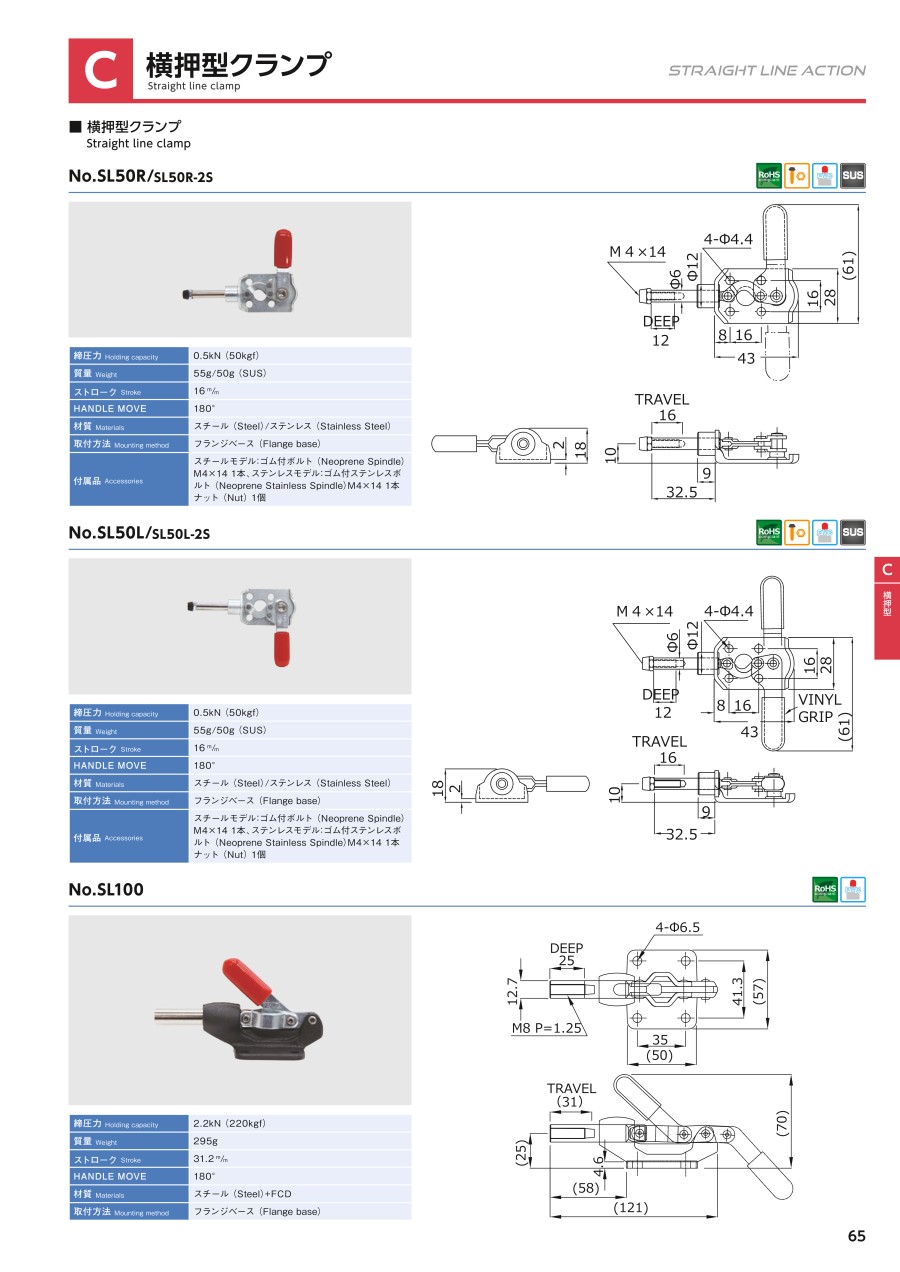

カタログ
商品担当おすすめ
横押型クランプ No.SL100の型番NO.SL100のページです。
型番NO.SL100に関する仕様情報を記載しております。
横押型クランプ No.SL100のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
