下方押さえ型クランプ No.HV650
- 通常単価(税別)
- 3,297円
- 税込単価
- 3,627円
フランジベースの下方押え型トグルクランプ。【特長】・交換頻度が多い部品などの固...
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M10
- 締圧力 (N)
- 3400
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 61.9
- アーム長さ L (mm)
- 91
閲覧中の商品と併せてご検討ください
NO.HV650の仕様・寸法情報
商品情報
外形図
製品仕様
- 分類：下方押え型ハンドル縦型トグルクランプ
- 製品番号：NO.HV650
- 質量：660g
- 締圧力：3.4kN（340kgf）（六角ボルト使用時の最大値です。）
- 材質：スチール（SPCC）
- 表面処理：ニッケルメッキ
- 付属品：ゴム付ボルトM10x59 1本、M10ナット2個、ワッシャー（座金）2枚
- 取付方法：フランジベース
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、3.4kNの力で固定可能。
・ゴム付ボルト。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

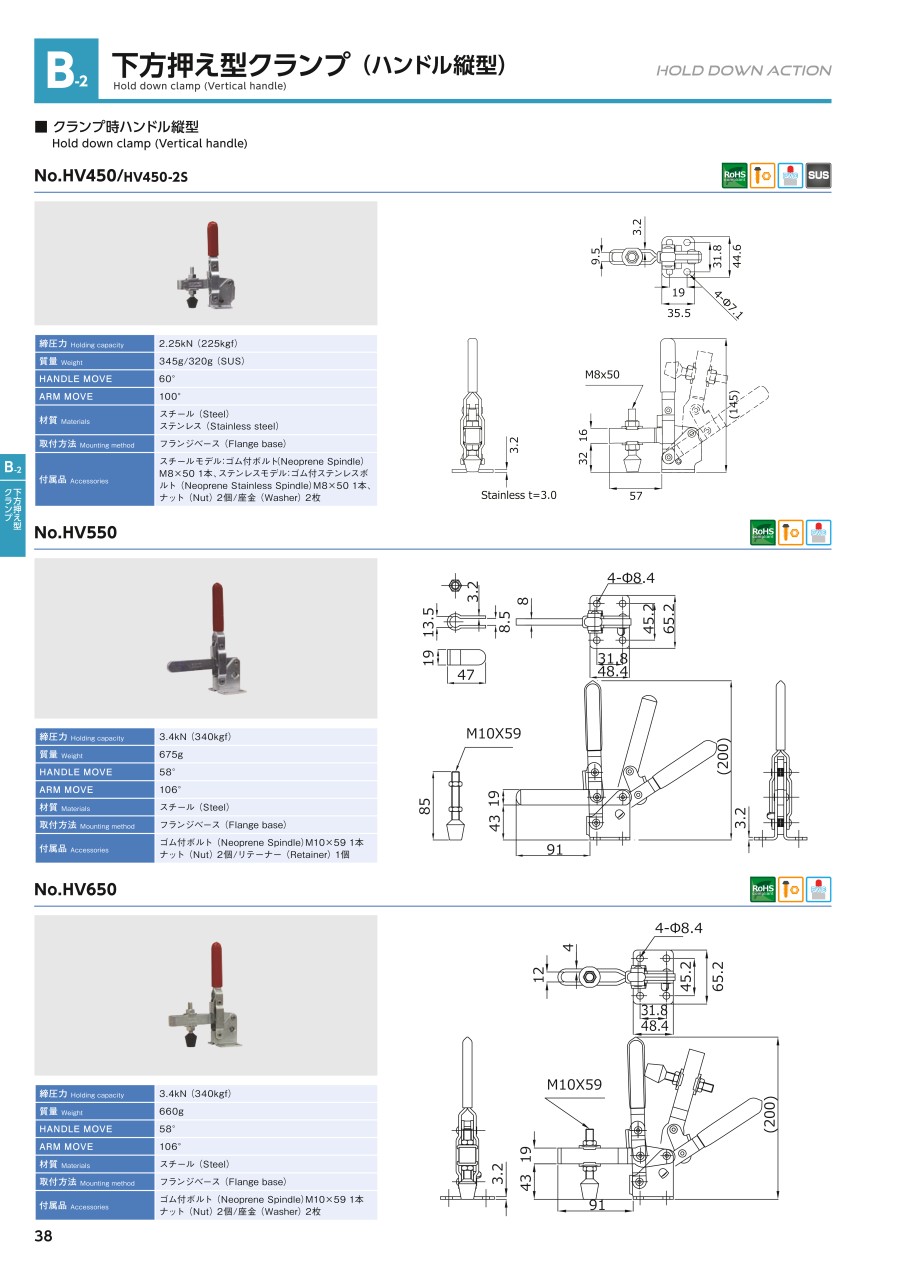

カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
