下方押さえ型クランプクランプ時ハンドル横型 No.HH250

Name: 下方押さえ型クランプ クランプ時ハンドル横型 No.HH250
Brand: カクタ
SKU: NO.HH250
Price: 1825 JPY
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,659円

税込単価: 1,825円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

カクタ

下方押さえ型クランプクランプ時ハンドル横型 No.HH150

4.8

通常価格(税別)： 1,659円 (税込価格：1,825円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

カクタ

下方押さえ型クランプクランプ時ハンドル縦型 No.HV250

通常価格(税別)： 1,797円 (税込価格：1,977円)

通常出荷日：在庫品1日目

フランジベースの小型下方押え型トグルクランプ。【特長】・トグルクランプの特性を...

詳細情報を確認する

種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M4
締圧力 (N)
270
本体材質
スチール
クランプ部材質
樹脂
トラスココード
122-0667

型番:

NO.HH250

解除

閲覧中の商品と併せてご検討ください

ゴム付きボルト

デュアルクランプ KCP-40ST

－閉じる

NO.HH250の仕様・寸法情報

種類

下面押さえ・ハンドル横型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

270

本体材質

[スチール] スチール

クランプ部材質

樹脂

トラスココード

122-0667

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

分類：下方押え型ハンドル横型トグルクランプ
製品番号：NO.HH250
質量：30g
締圧力：0.27kN（27kgf）（最大値）
材質：スチール（SPCC）
表面処理：三価ユニクロ
付属品：ナイロンボルトM4x21 1本、M4ナット2個、ワッシャー（座金）2枚
取付方法：フランジベース

商品特長詳細

軽作業向きのクランプです。
小型の下方え型クランプです。

注意・禁止事項

表記の締圧力は目安です
締圧力はクランプアームの先端へ行くほど弱くなります
衝撃や振動、内圧は、破損の原因になりますのでご注意ください
手を挟まないように注意してください

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。

型番リスト

表示件数

型番

NO.HH250

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,659円

( 1,825円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フランジベースの小型下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、0.27kNの力で固定可能。
・ナイロン皮膜ボルト。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

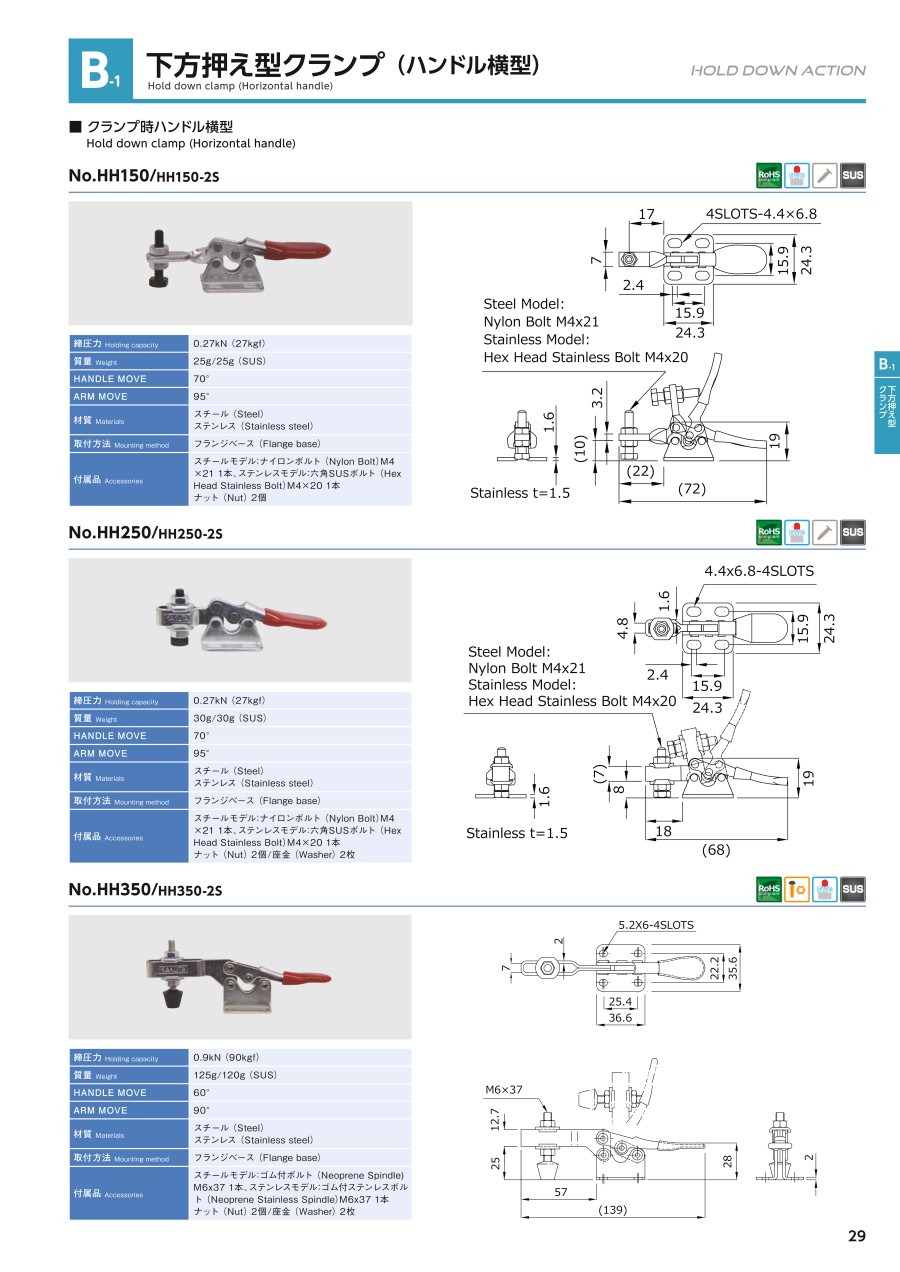

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

育良精機製作所
下方押え型トグルクランプ水平ハンドル ISK-HH1500／2500
0
通常価格(税別)：893円〜
4日目

商品担当おすすめ

ＳＵＮＣＯ
六角穴付きボルトステンレス表面処理なし全ねじ
トグルクランプの固定に使用することができる、六角穴付きボルトです。多数の材質、表面処理の取り扱いがございます。
ＳＵＮＣＯ
六角ボルトステンレス表面処理なし全ねじ
トグルクランプの先端ボルトにご使用できる六角ボルトです。<br/>サイズ、材質、表面処理をご確認してご選定下さい。
カクタ
下方押さえ型クランプ No.HH250-2S
材質違いの下方押さえ型クランプです。<br/>締圧力、アーム長さをご確認してご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

下方押さえ型クランプクランプ時ハンドル横型 No.HH250の型番NO.HH250のページです。型番NO.HH250に関する仕様情報を記載しております。

下方押さえ型クランプクランプ時ハンドル横型 No.HH250のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

試作品製作時の付帯部品として使用

満足度：4.02020/08/05

量産へ向けての外販用設備試作品や社内の生産設備製作時等の機構部品として多岐にわたり幅広く利用し重宝しています。基本的に過...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qグリップの耐熱温度は何度ですか？

当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品下方押さえ型クランプクランプ時ハンドル横型 No.HH250	下方押さえ型クランプクランプ時ハンドル横型 No.HH150	下方押さえ型クランプクランプ時ハンドル横型 No.HH450	下方押さえ型クランプクランプ時ハンドル横型 No.HH350	下方押さえ型クランプクランプ時ハンドル縦型 No.HV250	下方押さえ型クランプ No.HH250-2S
メーカー	カクタ	カクタ	カクタ	カクタ	カクタ	カクタ
通常価格	1,659円	1,659円	2,050円	1,974円	1,797円	2,744円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	9日目
種類	下面押さえ・ハンドル横型	下面押さえ・ハンドル横型	下面押さえ・ハンドル横型	下面押さえ・ハンドル横型	下面押さえ・ハンドル立型	下面押さえ・ハンドル横型
装着方法	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース
クランプボルトサイズ	M4	M4	M8	M6	M6	M4
締圧力(N)	270	270	2400	900	900	270
本体材質	スチール	スチール	スチール	スチール	スチール	ステンレススチール(SUS304)
