下方押さえ型クランプ No.J-2-B
- 通常単価(税別)
- 7,239円
- 税込単価
- 7,963円
アームの長い下方押え型トグルクランプ。【特長】・トグルクランプの特性を活かし、...
詳細情報を確認する閲覧中の商品と併せてご検討ください
NO.J-2-Bの仕様・寸法情報
商品情報
外形図
製品仕様
外観図
仕様
ロングアーム。また高いワークも加工なしに押さえることが可能。
- 分類名：下方押え型クランプ
- 製品番号：J-2-B
- 質量：1,490g
- 締圧力：1.0～3.7kN（100～370kgf）
- 使用に必要な高さ：320mm
- 使用に必要な長さ：600mm
- 使用に必要な幅：90mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：110°
- ハンドル角度：90°
- 表面処理：三価クロムメッキ
付属品
- Ｍ12×100スピンドル：1本
- ナット：2個
- 座金：2個
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
アームの長い下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、3.7kNの力で固定可能。
【用途】
・アームが長く、高さのある部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

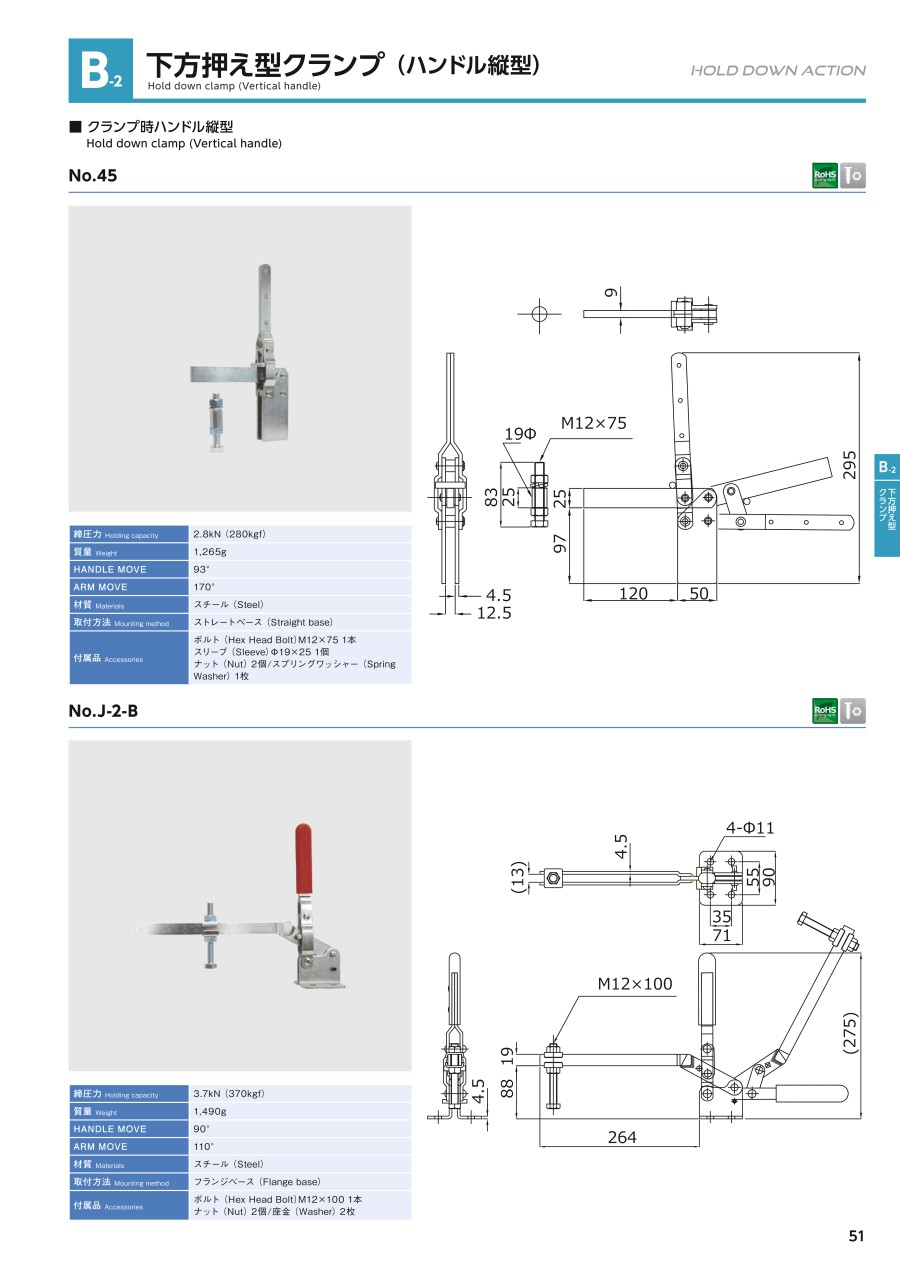

カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
