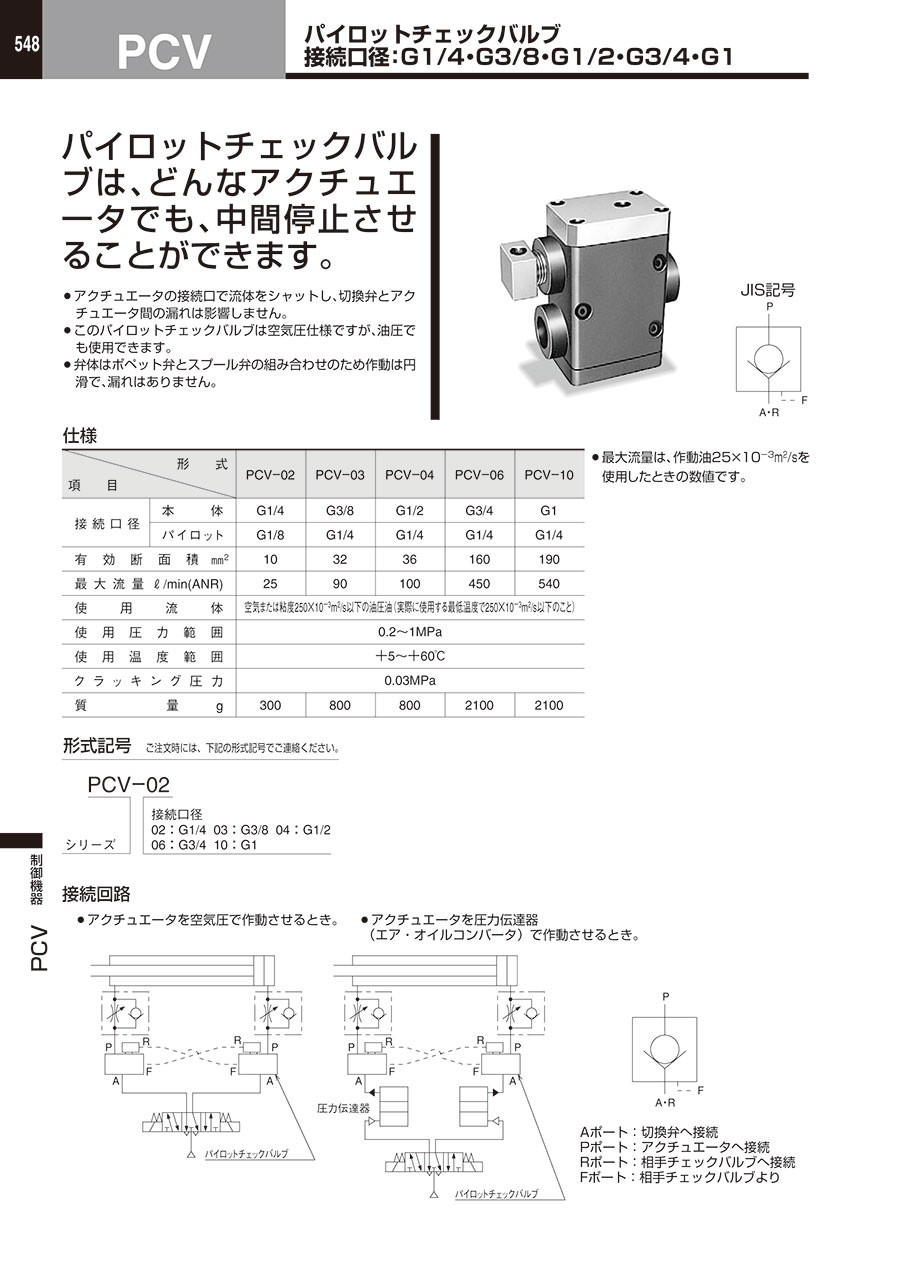

パイロットチェックバルブ PCVシリーズ
- 通常単価(税別)
- 18,574円～18,751円
- 税込単価
- 20,431円～20,626円
通常出荷日：在庫品1日目当日出荷可能
パイロットチェックバルブは、どんなアクチュエータでも、中間停止させることができます。【特長】・アクチュ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 項目 | 形式 | ||
|---|---|---|---|
| PCV-03 | PCV-04 | ||
| 接続口径 | 本体 | G3/8 | G1/2 |
| パイロット | G1/4 | G1/4 | |
| 有効断面積 mm2 | 32 | 36 | |
| 最大流量L/min（ANR） | 90 | 100 | |
| 使用流体 | 空気または粘度250×10-3m2/s以下の油圧油（実際に使用する最低温度で250×10-3m2/s以下のこと） | ||
| 使用圧力範囲 | 0.2～1MPa | ||
| 使用温度範囲 | +5～+60℃ | ||
| クラッキング圧力 | 0.03MPa | ||
| 質量g | 800 | 800 | |
内部構造図
部品表
| No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体 | アルミニウム合金 | 8 | ジョイント | アルミニウム合金 |
| 2 | プレート | - | 9 | ばね | ステンレス |
| 3 | プレート | アルミニウム合金 | 10 | リング | アルミニウム合金 |
| 4 | ブッシュ | 銅合金 | 11 | 板ばね | ステンレス |
| 5 | スピンドル | ステンレス | 12 | パッキン | ニトリルゴム |
| 6 | ピストン | - | 13 | パッキン | ニトリルゴム |
| 7 | ディスク | - | 14 | リップパッキン | ニトリルゴム |
注）材質欄が”ー”印の物は、バルブの種類によって材質が異なります。
規格表
使用例
接続回路
- アクチュエータを空気圧で作動させるとき。
- アクチュエータを圧力伝達器
（エア・オイルコンバータ）で作動させるとき。
詳細情報
基本情報
パイロットチェックバルブは、どんなアクチュエータでも、中間停止させることができます。
【特長】
・アクチュエータの接続口で液体をシャットし、切換弁とアクチュエータ間の漏れは影響しません。
・このパイロットチェックバルブは空気圧仕様ですが、油圧でも使用できます。
・弁体はポペット弁とスプール弁の組み合わせのため作動は円滑で、漏れはありません。
