3	1D	0.5	10	100個
3	1.5D	0.5	10	100個
3	2D	0.5	10	100個
4	1D	0.7	10	100個
4	1.5D	0.7	10	100個
4	2D	0.7	10	100個
5	1D	0.8	10	100個
5	1.5D	0.8	10	100個
5	2D	0.8	10	100個
6	1D	1.0	10	100個
6	1.5D	1.0	10	100個
6	2D	1.0	10	100個

通常単価(税別) (税込単価)	通常出荷日

44円 ( 48円 )	5日目
48円 ( 53円 )	5日目
49円 ( 54円 )	5日目
44円 ( 48円 )	5日目
48円 ( 53円 )	5日目
51円 ( 56円 )	5日目
44円 ( 48円 )	5日目
48円 ( 53円 )	5日目
51円 ( 56円 )	5日目
58円 ( 64円 )	5日目
61円 ( 67円 )	5日目
66円 ( 73円 )	5日目

基本情報

非磁性対応のタングレスインサート。
【特長】
・非磁性対応のシリーズでタング折り取りが不要な次世代ワイヤーインサート。
・タング付のインサートと比較して作業工程が少ないので、作業コストが激減。
・タング折取りが不要で折り取り時や、マンドル型工具の採用により挿入時のピッチ飛びが防止できる。
【用途】
・磁性を嫌う箇所、ワークに最適。
・リン青銅タイプは非磁性が必要な医療機器産業、半導体や弱電関連等の業界に利用可能。

商品情報

タング折り取りが不要な次世代タングレスインサート

材質:リン青銅（C5191W）

タングレスインサートメトリック並目リン青銅の外形図と仕様

タングレスインサートメトリック並目リン青銅の外形図

区分	サイズ	呼び長さ	製品番号	外径	適用ドリル径
並目フリータイプ	M3-0.5	1D	2TNM-3×0.5-1DP	3.80～4.35	3.1
		1.5D	2TNM-3×0.5-1.5DP
		2D	2TNM-3×0.5-2DP
	M4-0.7	1D	2TNM-4×0.7-1DP	5.05～5.60	4.2
		1.5D	2TNM-4×0.7-1.5DP
		2D	2TNM-4×0.7-2DP
	M5-0.8	1D	2TNM-5×0.8-1DP	6.20～6.80	5.2
		1.5D	2TNM-5×0.8-1.5DP
		2D	2TNM-5×0.8-2DP
	M6-1.0	1D	2TNM-6×1.0-1DP	7.40～7.95	6.3
		1.5D	2TNM-6×1.0-1.5DP
		2D	2TNM-6×1.0-2DP

開発秘話

「非磁性のタングレスインサートを特注でも良いから欲しい」という沢山のお声を頂戴しました。
みなさんタング付きで多くの問題を抱えたユーザー様でした。
アキュレイトはそんなユーザー様たちの期待に応えまして、リン青銅のタングレスの開発に成功いたしました。
大人気を誇るタングレスインサート。
タングを折り取る必要がないことから、誰でも簡単に挿入作業が出来る魔法のようなインサートです。
非磁性タイプの追加で、今までにない新分野でも活躍中です。

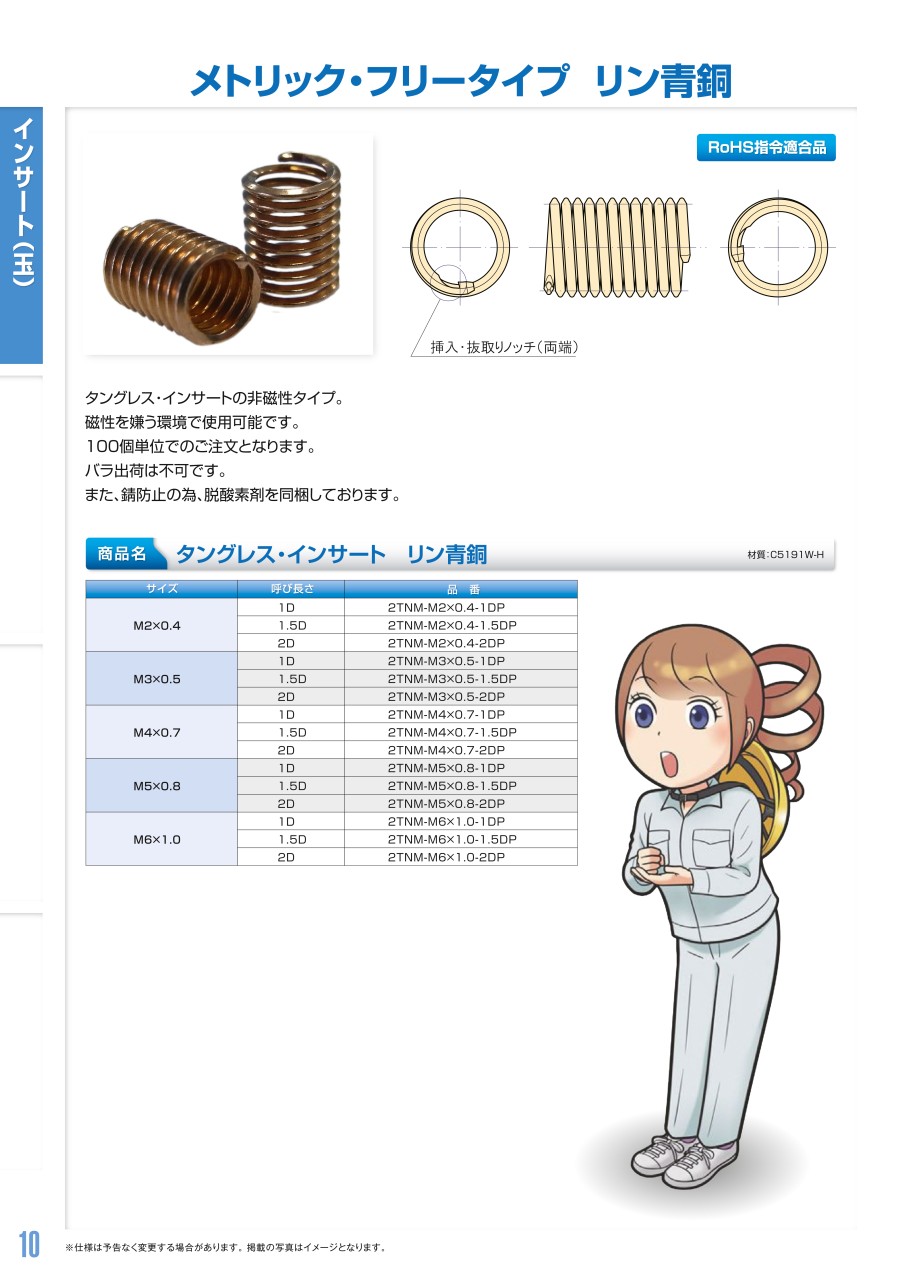

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タングレスインサートメトリック並目リン青銅のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q挿入や抜取の工具はリン青銅タイプ専用になりますか。

通常ラインナップのステンレス用の工具と共用ですので、既にタングレスインサート用の工具をお持ちの方は、別途購入する必要はありません。

Q誰でも簡単に作業できるのでしょうか？

最初は多少の慣れが必要ですが、慣れてしまえば誰でも簡単に作業できるので、人件費削減につながります。
