挿入作業が可能な工具でピッチ飛びせず相手ワークを傷つけにくい構造のタングレスインサート専用工具。
【特長】
・アキュレイトのタングレスインサートを挿入する際、手動挿入・電動挿入の両方に必要な専用工具。
・工具側先端ネジ山にインサートが巻きついた状態で挿入するのでピッチ飛びを防止する。
・工具先端の樹脂が相手ワークと接触するので傷がつきにくく、アルミや樹脂等の母材を選ばない。
【用途】
・電動挿入、手動挿入の両方に利用可能。

商品情報

タングレスインサートメトリック挿入工具（ロッキング用）の外形と仕様について

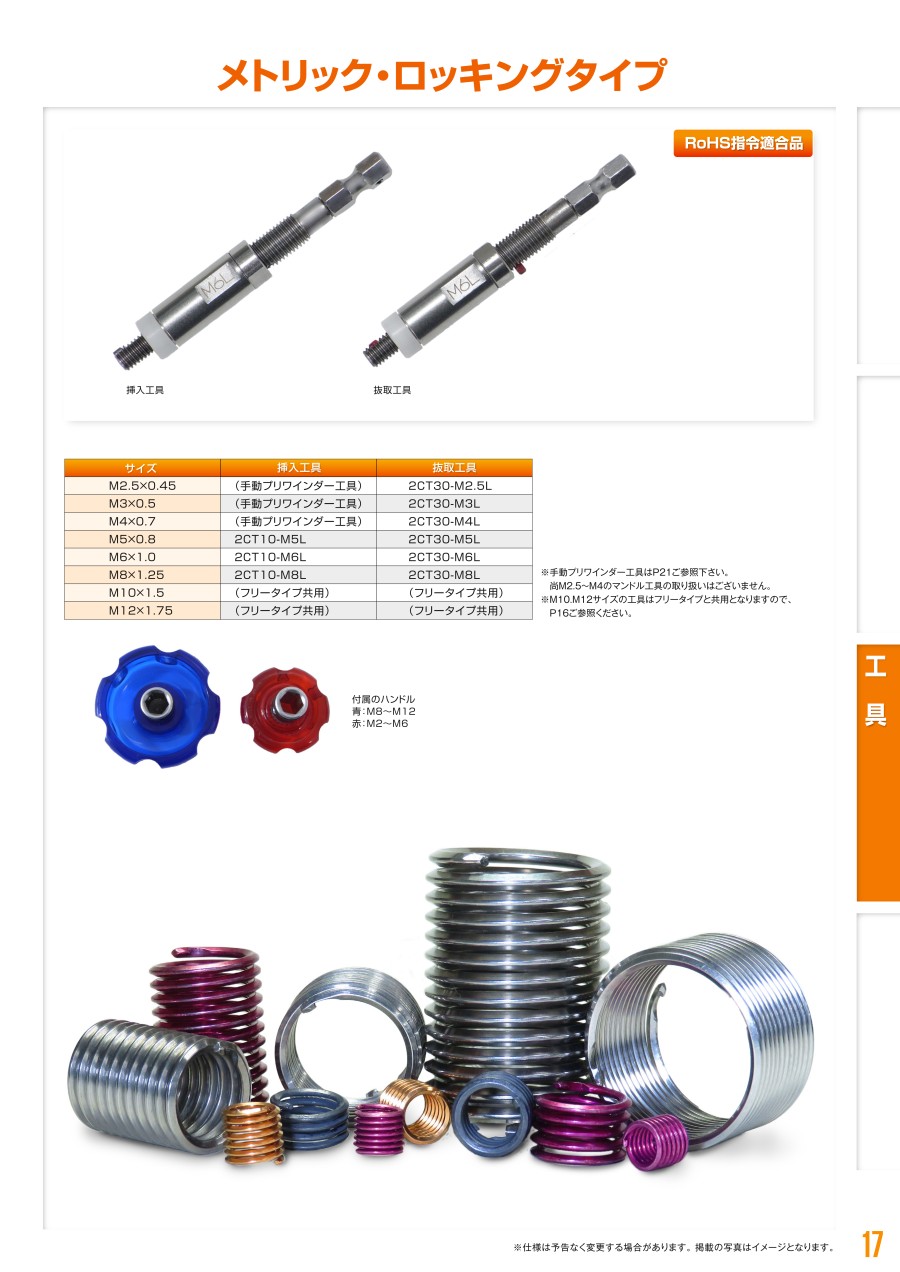

タングレスインサートメトリック挿入工具（ロッキング用）の外形と先端写真

区分	サイズ	エ具種類	挿入エ具/制品番号	挿入用交換爪/制品番号	フリー夕イプ/ロッキング夕イプ
ロッキングタイブメトリック並目ねじ用	M5	マンドル夕イブエ具 ※電動挿入対応	2CT10-M5L	2CT20-M5	ロッキングタイブ専用 ※交換爪は共用
	M6		2CT10-M6L	2CT20-M6
	M8		2CT10-M8L	2CT20-M8
	M10		2CT10-M10	2CT20-M10	共用
	M12		2CT10-M12	2CT20-M12	共用

この商品の使用上の注意

手動作業は六角ビット対応のハンドルを装着して使用します。
電動作業はハンドルを外し、六角ビット部を電動工具のチャックに取り付けて使用します。

※ 装着出来る電動工具の型番/M5～M10サイズ:KFS-12

開発秘話

従来品（タング付きのインサート）は、挿入作業でのピッチ飛びが発生し易い構造なので、熟練工による挿入作業が強いられていました。
タングレスの挿入工具なら”誰でも”簡単に挿入作業が可能になりました。それはピッチ飛びしない構造を実現したからです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タングレスインサートメトリック挿入工具ロッキングタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q通常タイプとロッキングタイプの工具は共通ですか？

共用のサイズと別々のサイズが御座いますので、説明書きやカタログを、よくご確認の上でご購入ください。
誤って通常（フリー）タイプ専用の工具を購入されると、玉のロック部が工具と干渉して、挿入が出来ませんのでご注意ください。

Qロッキング用のマンドルタイプ工具に無いサイズの工具は、どの工具を使用しますか。

M2.5～M4までのロッキング挿入作業は手動プリワインダー工具を使用し、M10とM12は通常（フリー）タイプと共用ですので、そちらをご購入ください。
