タングレスインサート メトリック並目 ロッキングタイプ
- 通常単価(税別)
- 75円～150円
- 税込単価
- 83円～165円
タング折り取りが不要な次世代タングレスインサートのロッキングタイプ。【特長】・...
詳細情報を確認する- 種類
- タングレス
- 使用用途
- 軽金属 / 鋳鉄 / 樹脂全般
- ねじ種類
- メートル(並目)ねじ
- 使用環境
- 製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送
- 入り数
- 50個
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
75円 ( 83円 ) | 5日目 |
80円 ( 88円 ) | 5日目 |
84円 ( 92円 ) | 5日目 |
82円 ( 90円 ) | 5日目 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 5日目 |
75円 ( 83円 ) | 5日目 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 5日目 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 5日目 |
91円 ( 100円 ) | 5日目 |
95円 ( 105円 ) | 5日目 |
96円 ( 106円 ) | 5日目 |
99円 ( 109円 ) | 5日目 |
102円 ( 112円 ) | 5日目 |
109円 ( 120円 ) | 5日目 |
146円 ( 161円 ) | 5日目 |
150円 ( 165円 ) | 5日目 |
144円 ( 158円 ) | 5日目 |
詳細情報
基本情報
タング折り取りが不要な次世代タングレスインサートのロッキングタイプ。
【特長】
・振動による緩みなど、タング付インサートで抱える問題点を全て解決。
・タング付のインサートと比較して作業工程が少ないので、作業コストが激減。
・タング折取りが不要なので、折り取り時のピッチ飛びが無い。
・マンドル型工具の採用により挿入時のピッチ飛びも無い。
・忘れ等の折り取りによるトラブルも発生がなく、専用工具により簡単抜取りも可能。
【用途】
・鉄道、自動車等の輸送機器産業で、振動の多い分野、特にネジの緩みの懸念がある用途に最適。
商品情報
緩み止め機能付きのタングレスインサート
緩みの懸念がある用途に利用可能。
外形図。

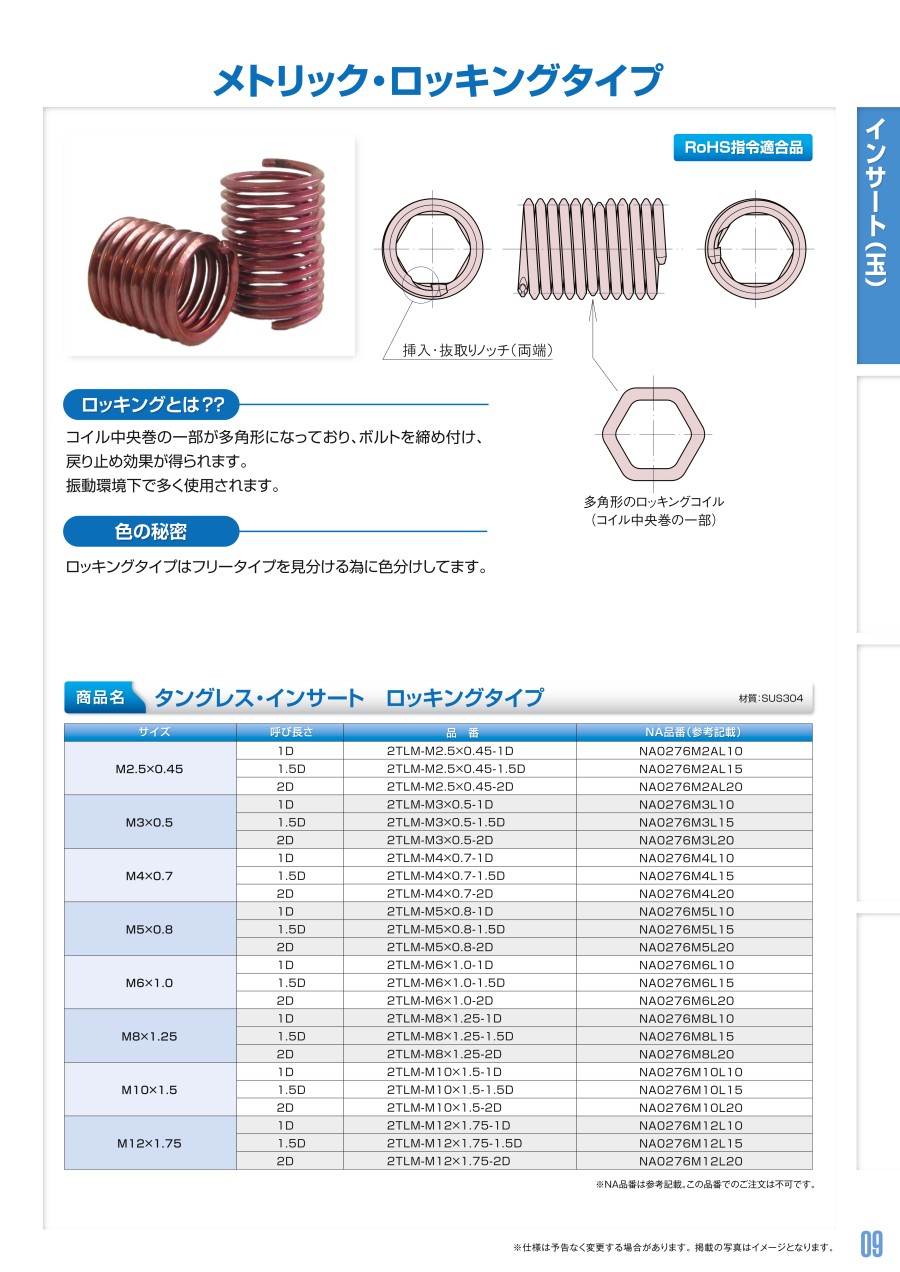

タングレスインサート メトリック並目 ロッキングの仕様について
| 区分 | サイズ | 呼び長さ | 製品番号 | 自由外径 | 適用下穴ドリル径 |
|---|---|---|---|---|---|
| 並目 ロッキングタイプ | M2.5-0.45 | 1D | 2TLM-M2.5×0.45-1D | 3.20～3.40 | 2.6 |
| 1.5D | 2TLM-M2.5×0.45-1.5D | ||||
| 2D | 2TLM-M2.5×0.45-2D | ||||
| M3-0.5 | 1D | 2TLM-M3×0.5-1D | 3.80～4.35 | 3.1 | |
| 1.5D | 2TLM-M3×0.5-1.5D | ||||
| 2D | 2TLM-M3×0.5-2D | ||||
| M4-0.7 | 1D | 2TLM-M4×0.7-1D | 5.05～5.60 | 4.2 | |
| 1.5D | 2TLM-M4×0.7-1.5D | ||||
| 2D | 2TLM-M4×0.7-2D | ||||
| M5-0.8 | 1D | 2TLM-M5×0.8-1D | 6.20～6.80 | 5.2 | |
| 1.5D | 2TLM-M5×0.8-1.5D | ||||
| 2D | 2TLM-M5×0.8-2D | ||||
| M6-1.0 | 1D | 2TLM-M6×1.0-1D | 7.40～7.95 | 6.3 | |
| 1.5D | 2TLM-M6×1.0-1.5D | ||||
| 2D | 2TLM-M6×1.0-2D | ||||
| M8-1.25 | 1D | 2TLM-M8×1.25-1D | 9.80～10.35 | 8.4 | |
| 1.5D | 2TLM-M8×1.25-1.5D | ||||
| 2D | 2TLM-M8×1.25-2D | ||||
| M10-1.5 | 1D | 2TLM-M10×1.5-1D | 11.95～12.50 | 10.5 | |
| 1.5D | 2TLM-M10×1.5-1.5D | ||||
| 2D | 2TLM-M10×1.5-2D | ||||
| M12-1.75 | 1D | 2TLM-M12×1.75-1D | 14.30～15.00 | 12.5 | |
| 1.5D | 2TLM-M12×1.75-1.5D | ||||
| 2D | 2TLM-M12×1.75-2D |
材質:SUS304
開発秘話
従来のワイヤーインサートには『タング』と呼ばれる、挿入の際に引掛ける『の』字の部分がコイルにありました。
雌ねじを完成させるためには、このタングを挿入した際に折り取る必要があり、これが作業効率の低下やコストの増大または折り取り不良などの雌ねじの完成への妨げとなっていました。
その難題を解決すべく、長い年月をかけて開発されたのが、このタングレス・インサートになります。
関連部品
| タングレスインサート専用工具 | |||||
| カテゴリページ | タングレスインサート専用工具 | ||||
| 代表商品 | |||||
| 画像 |  |  |  |  |  |
