サーボモータ専用減速機エイブル減速機 VRXFシリーズ（ダイレクトタイプ）

Name: サーボモータ専用 減速機 エイブル減速機 VRXFシリーズ（ダイレクトタイプ）
Brand: ニデックドライブテクノロジー
SKU: 221005545037
Rating: 4.7 (4 reviews)

カタログ |

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 60,998円～114,673円

税込単価: 67,098円～126,140円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニデックドライブテクノロジー

サーボモータ専用精密減速機エイブル減速機 VRGシリーズ

通常価格(税別)： 56,688円 (税込価格：62,357円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニデックドライブテクノロジー

サーボモータ専用減速機エイブル減速機 VRXFシリーズ（アダプタタイプ）

通常価格(税別)： 59,688円 (税込価格：65,657円)

通常出荷日：2 日目～

【特長】・VRSFシリーズのリニューアル品のため、取付寸法が同じで互換が可能・...

詳細情報を確認する

特性
遊星ギア
本体取付
フランジ
軸種類
中実
モータ有無
なし（ダイレクトタイプ）
出力軸配置
同芯軸

未確定：候補が166型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

寸法

型式			全長	出力軸									フランジ
サイズ	減速比	モータ容量	L	LR	S	ST	Y	Q	QM	QK	W×U	T	D	LB	LE	LA	LZ	X	F
B	3・5・9	50	99.5	32	12	M5	10	20	18	16	4×2.5	4	52	50	3	60	M5	12	40
	15・20・25・35	50	110
	3・5・9	100	99.5
	15・20・25	100	110
	3・5	200	104.5																60
	3	400	104.5																60
C	45・81	50	142	50	19	M6	12	30	26	22	6×3.5	6	78	70	3	90	M6	20	40
	35・45	100	142																40
	9	200	139.5																60
	15・20・25・35	200	150
	5・9	400	139.5
	15・20・25	400	150
	3・5	750	143.5																80
D	81	100	158	61	24	M8	16	40	35	30	8×4	7	98	90	5	115	M8	20	40
	45	200	165																60
	35	400	165																60
	9	750	158.5																80
	15・20・25	750	171																80

※出力軸回転方向はモータ入力回転と同方向になります。

規格表

標準型、LB（ローバックラッシ）型、PB（高精度）型とも、同じ仕様です。

※1 表中の機種は、標準型、LB（ローバックラッシ）型、PB（高精度）型すべてに対応しています。
※2 慣性モーメントは減速機（単体）入力軸換算の値を示します。
※3 許容最高入力回転速度は6,000rpm。許容平均入力回転速度は3,000rpmとなります。
※4 許容ラジアル荷重は出力軸の軸中央部での値を示します。
※5 許容スラスト荷重は出力軸芯に作用するときの値を示します。

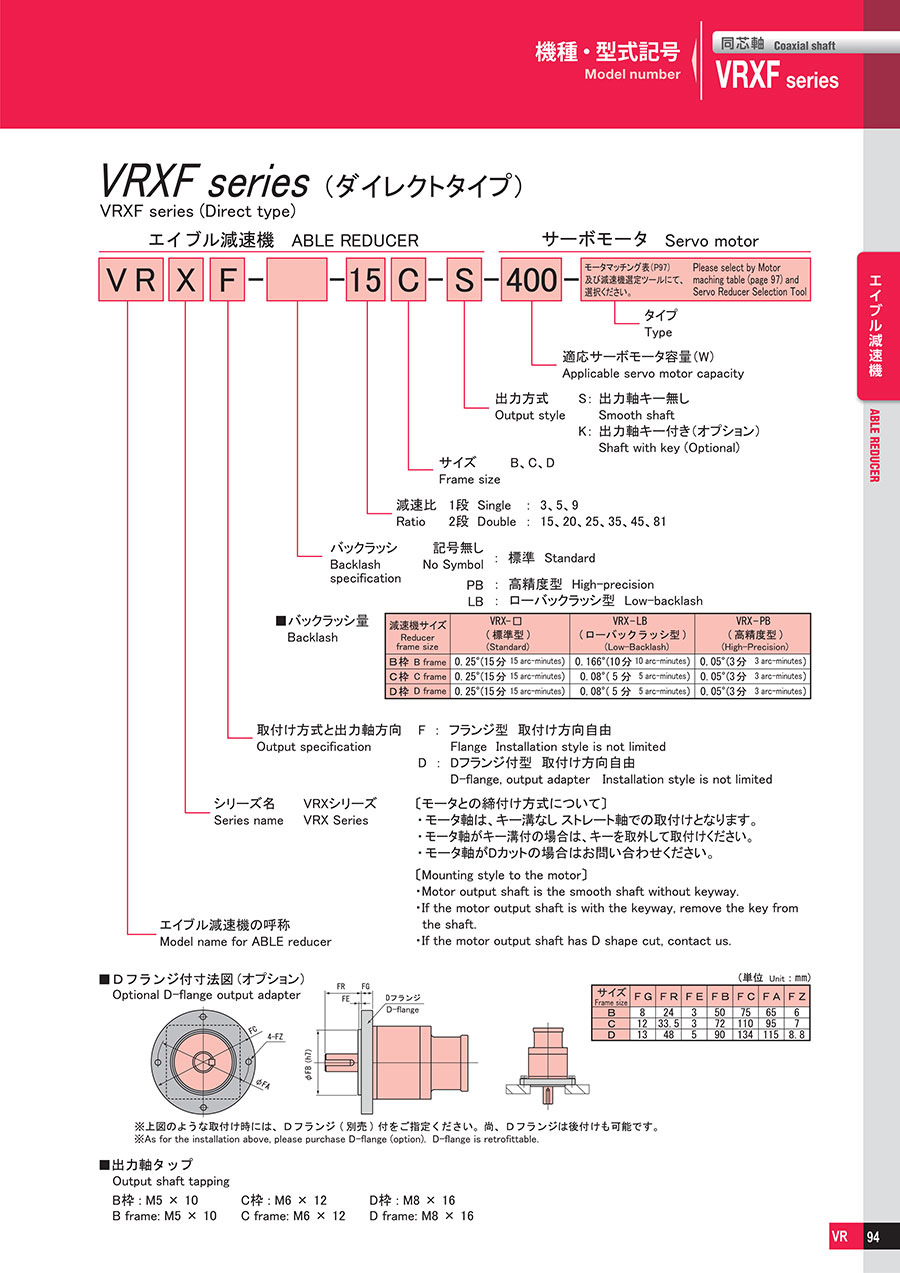

※ 型式内、出力方式の□には
S：出力軸キー無し
K：出力軸キー付き（オプション）
が入ります。

型番リスト

表示件数

型番

適応モータ

減速比

軸方向

軸径

(mm)

出力軸

バックラッシ

バックラッシ量（分）

適応サーボモータ容量

(W)

段数

サーボモータタイプ(モータマッチング表をご参照下さい)

(mm)

最小発注数量

サーボモータ	3	ストレート(同心)	12	キー付き	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー付き	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー付き	標準	15	200	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	12	キー付き	標準	15	400	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	200	1	TYPE1	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	200	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	400	1	TYPE1	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	12	キー無し	標準	15	400	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	3	ストレート(同心)	19	キー付き	標準	15	750	1	TYPE3	143.5	30	78	90	80	M6	1個
サーボモータ	3	ストレート(同心)	19	キー無し	標準	15	750	1	TYPE1	143.5	30	78	90	80	M6	1個
サーボモータ	3	ストレート(同心)	19	キー無し	標準	15	750	1	TYPE3	143.5	30	78	90	80	M6	1個
サーボモータ	5	ストレート(同心)	12	キー付き	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー付き	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー付き	標準	15	200	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	200	1	TYPE1	104.5	20	52	60	60	M5	1個
サーボモータ	5	ストレート(同心)	12	キー無し	標準	15	200	1	TYPE3	104.5	20	52	60	60	M5	1個
サーボモータ	5	ストレート(同心)	19	キー付き	標準	15	400	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	5	ストレート(同心)	19	キー付き	標準	15	750	1	TYPE3	143.5	30	78	90	80	M6	1個
サーボモータ	5	ストレート(同心)	19	キー無し	標準	15	400	1	TYPE1	139.5	30	78	90	60	M6	1個
サーボモータ	5	ストレート(同心)	19	キー無し	標準	15	400	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	5	ストレート(同心)	19	キー無し	標準	15	750	1	TYPE1	143.5	30	78	90	80	M6	1個
サーボモータ	5	ストレート(同心)	19	キー無し	標準	15	750	1	TYPE3	143.5	30	78	90	80	M6	1個
サーボモータ	9	ストレート(同心)	12	キー付き	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	12	キー付き	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	12	キー無し	標準	15	50	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE1	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	12	キー無し	標準	15	100	1	TYPE3	99.5	20	52	60	40	M5	1個
サーボモータ	9	ストレート(同心)	19	キー付き	標準	15	200	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	19	キー付き	標準	15	400	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	19	キー無し	標準	15	200	1	TYPE1	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	19	キー無し	標準	15	200	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	19	キー無し	標準	15	400	1	TYPE1	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	19	キー無し	標準	15	400	1	TYPE3	139.5	30	78	90	60	M6	1個
サーボモータ	9	ストレート(同心)	24	キー付き	標準	15	750	1	TYPE3	158.5	40	98	115	80	M8	1個
サーボモータ	9	ストレート(同心)	24	キー無し	標準	15	750	1	TYPE1	158.5	40	98	115	80	M8	1個
サーボモータ	9	ストレート(同心)	24	キー無し	標準	15	750	1	TYPE3	158.5	40	98	115	80	M8	1個
サーボモータ	15	ストレート(同心)	12	キー付き	標準	15	50	2	TYPE3	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	12	キー付き	標準	15	100	2	TYPE3	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	12	キー無し	標準	15	50	2	TYPE1	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	12	キー無し	標準	15	50	2	TYPE3	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	12	キー無し	標準	15	100	2	TYPE1	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	12	キー無し	標準	15	100	2	TYPE3	110	20	52	60	40	M5	1個
サーボモータ	15	ストレート(同心)	19	キー付き	標準	15	200	2	TYPE3	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	19	キー付き	標準	15	400	2	TYPE3	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	19	キー無し	標準	15	200	2	TYPE1	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	19	キー無し	標準	15	200	2	TYPE3	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	19	キー無し	標準	15	400	2	TYPE1	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	19	キー無し	標準	15	400	2	TYPE3	150	30	78	90	60	M6	1個
サーボモータ	15	ストレート(同心)	24	キー付き	標準	15	750	2	TYPE3	171	40	98	115	80	M8	1個
サーボモータ	15	ストレート(同心)	24	キー無し	標準	15	750	2	TYPE1	171	40	98	115	80	M8	1個
サーボモータ	15	ストレート(同心)	24	キー無し	標準	15	750	2	TYPE3	171	40	98	115	80	M8	1個

通常単価(税別) (税込単価)	通常出荷日

62,004円 ( 68,204円 )	6日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	10日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
62,004円 ( 68,204円 )	10日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	6日目
62,004円 ( 68,204円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	10日目
62,004円 ( 68,204円 )	3日目
62,004円 ( 68,204円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
70,995円 ( 78,095円 )	3日目
88,812円 ( 97,693円 )	3日目
88,812円 ( 97,693円 )	3日目
75,193円 ( 82,712円 )	3日目
67,970円 ( 74,767円 )	3日目
67,970円 ( 74,767円 )	3日目
67,970円 ( 74,767円 )	3日目
67,970円 ( 74,767円 )	3日目
67,970円 ( 74,767円 )	10日目
67,970円 ( 74,767円 )	3日目
74,025円 ( 81,428円 )	3日目
74,025円 ( 81,428円 )	3日目
74,025円 ( 81,428円 )	3日目
74,025円 ( 81,428円 )	3日目
74,025円 ( 81,428円 )	3日目
74,025円 ( 81,428円 )	3日目
89,788円 ( 98,767円 )	3日目
89,788円 ( 98,767円 )	3日目
89,788円 ( 98,767円 )	3日目

基本情報

基本情報

【特長】
・VRSFシリーズのリニューアル品のため、取付寸法が同じで互換が可能
・新設計の歯車と総コロ式構造により伝達トルクアップ※従来品比
・瞬時許容トルクは多くのサーボモータに対応する定格の350％まで対応（E枠は300％まで対応）
・新しいはすば歯車の採用でさらに静音化※従来品比
・高性能グリースの採用でより高効率（オプション）で漏油対策も万全※従来品比
・6,000rpmの高速入力にも対応
・出力軸は、ご要望の多いストレート軸（キー溝レス）を標準化
・ダイレクト結合方式とアダプタ・ブッシュ結合方式のいずれかで世界中のサーボモータに取付可能
