ベース配管 ベース搭載用単体バルブ 4GE1・2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
人と環境に優しくなった省スペース・高性能空圧5ポート弁。【特長】・新しいコイル...
詳細情報を確認する商品仕様
誤動作トラブルを抑制（金属ベース、樹脂ブロックにかかわらず排気誤作動防止弁を標準装備）
MN4GE1の外形寸法図
省配線 右側タイプ
| 連数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 95.6 | 108.1 | 120.6 | 133.1 | 145.6 | 158.1 | 170.6 | 183.1 | 195.6 | 208.1 | 220.6 | 233.1 | 245.6 | 258.1 | 270.6 | 283.1 | 295.6 | 308.1 | 320.6 |
| L1 | 75.6 | 88.1 | 100.6 | 113.1 | 125.6 | 138.1 | 150.6 | 163.1 | 175.6 | 188.1 | 200.6 | 213.1 | 225.6 | 238.1 | 250.6 | 263.1 | 275.6 | 288.1 | 300.6 |
| L2 | 137.5 | 150.0 | 162.5 | 175.0 | 187.5 | 200.0 | 212.5 | 225.0 | 237.5 | 250.0 | 262.5 | 275.0 | 287.5 | 300.0 | 312.5 | ||||
| L3 | 125.0 | 137.5 | 150.0 | 162.5 | 175.0 | 187.5 | 200.0 | 212.5 | 225.0 | 237.5 | 250.0 | 262.5 | 275.0 | 287.5 | 300.0 |
M4GE1外形寸法図
| 連数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 161.1 | 173.6 | 186.1 | 198.6 | 211.1 | 223.6 | 236.1 | 248.6 | 261.1 | 273.6 | 286.1 | 298.6 | 311.1 | 323.6 | 336.1 |
| L2 | 212.5 | 225.0 | 237.5 | 250.0 | 262.5 | 275.0 | 287.5 | 300.0 | 312.5 | 325.0 | 337.5 | 350.0 | 362.5 | 375.0 | 387.5 |
| L3 | 200.0 | 212.5 | 225.0 | 237.5 | 250.0 | 262.5 | 275.0 | 287.5 | 300.0 | 312.5 | 325.0 | 337.5 | 350.0 | 362.5 | 375.0 |

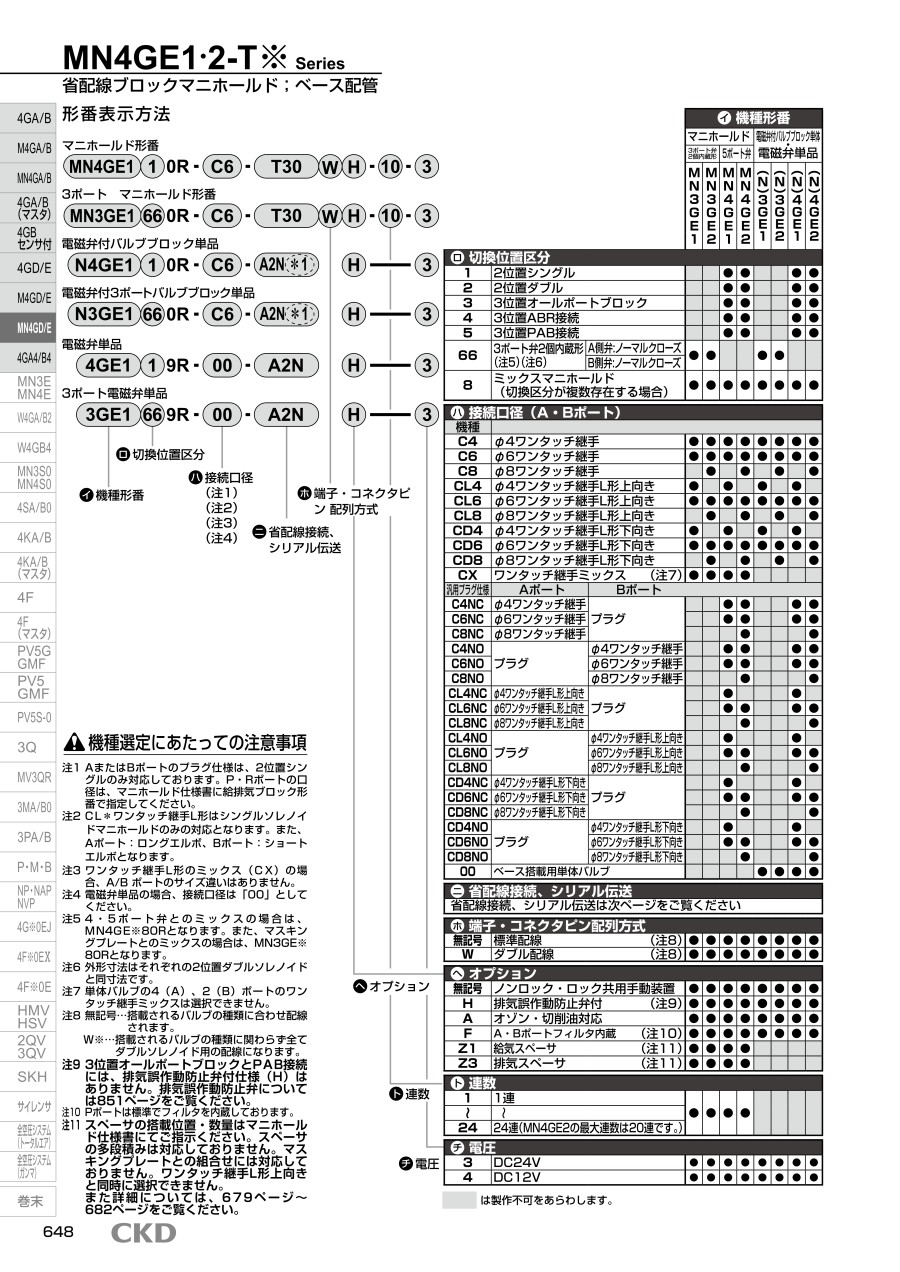

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,600円 ( 8,360円 ) | 5日目 |
- ( - ) | 8日目 |
6,238円 ( 6,862円 ) | 11日目 |
5,771円 ( 6,348円 ) | 7日目 |
- ( - ) | 9日目 |
8,157円 ( 8,973円 ) | 7日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
人と環境に優しくなった省スペース・高性能空圧5ポート弁。
【特長】
・新しいコイルアクチュエータを採用
・消費電力の低減
・手動誤操作防止（手動装置は保護カバー付）
・異物トラブルの防止
・低摺動・高寿命を実現
・放置応答性向上
【用途】
・エアシリンダーの操作に
・エアオペレートバルブの操作に
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
誤作動防止弁はチェック弁です。無加圧時にシリンダロッドを直接操作するとチェック弁が働き、シリンダロッドは動きませんのでご注意ください。
一般に、マニホ−ルドで、単動シリンダやABR接続弁に接続された複動シリンダは他のシリンダの駆動による排気圧の回り込みの影響で誤作動する場合があります。
４Gシリーズのマニホールドには、この誤作動を防止するための「排気誤作動防止弁」内蔵が、排気圧の回り込みのないオールポートブロック弁とPAB接続弁を除き選択できます。ただし、低摺動シリンダ等の微量の漏れ、圧力が作動に影響する機器をご使用される時は機能を満足できない場合があります。
