リニアスライドシリンダ用ショックキラー SKLシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,297円～6,397円
- 税込単価
- 4,727円～7,037円
スムーズな停止を実現するショックキラー。・設備能力を最大限に引き出す。・高タク...
詳細情報を確認する
商品仕様
スムーズな停止を実現するショックキラー
| 項目 | SKL | ||||
|---|---|---|---|---|---|
| 形番 | SKL-0804 | SKL-0805 | SKL-1006 | SKL-1208 | |
| 最大吸収エネルギー J | 0.2 | 0.5 | 1.2 | 3.6 | |
| 外径ねじサイズ mm | M8×0.75 | M10×1.0 | M12×1.0 | ||
| ストローク mm | 3.5 | 4.5 | 6 | 8 | |
| 時間当りの最大吸収エネルギー kJ/時 | 0.9 | 2.4 | 4.3 | 12.9 | |
| 最大衝突速度 m/s | 1.0 | ||||
| 最大繰返し頻度 回/min | 80 | 60 | |||
| 周囲温度 ℃ | -10～60 | ||||
| 最大許容推力 N | 40 | 158 | 281 | 687 | |
| 最大荷重（定格抗力） N | 152 | 277 | 484 | 1064 | |
| 架台必要強度 N | 456 | 831 | 1452 | 3192 | |
| リターン時間 s | 0.3以下 | ||||
| 製品質量 g | 9 | 12 | 20 | 40 | |
| リターン スプリング力 | 伸長時 N | 3.3 | 3.3 | 2.3 | 3.4 |
| 圧縮時 N | 4.6 | 4.6 | 4.2 | 5.9 | |

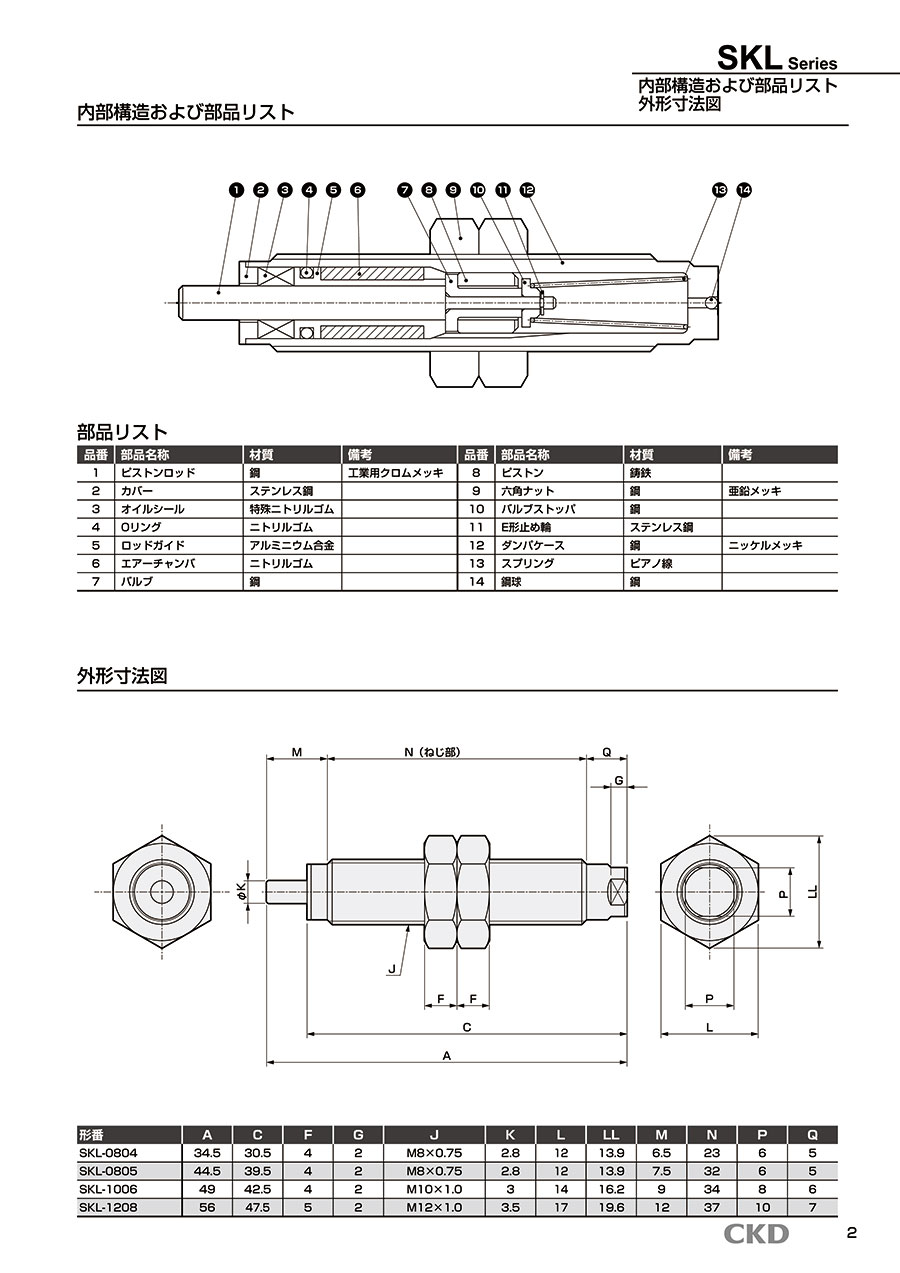

内部構造および部品リスト。
- ※ 分解不可
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストンロッド | 鋼 | 工業用クロムめっき | 8 | ピストン | 鋳鉄 | : |
| 2 | カバー | ステンレス鋼 | : | 9 | 六角ナット | 鋼 | 亜鉛めっき |
| 3 | オイルシール | 特殊ニトリルゴム | : | 10 | バルブストッパ | 鋼 | : |
| 4 | Oリング | ニトリルゴム | : | 11 | E形止め輪 | ステンレス鋼 | : |
| 5 | ロッドガイド | アルミニウム合金 | : | 12 | ダンパケース | 鋼 | ニッケルめっき |
| 6 | エアーチャンバ | ニトリルゴム | : | 13 | スプリング | ピアノ線 | : |
| 7 | バルブ | 鋼 | : | 14 | 鋼球 | 鋼 | : |
外形寸法図。
| 形番 | A | C | F | G | J | K | L | LL | M | N | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKL-0804 | 34.5 | 30.5 | 4 | 2 | M8×0.75 | 2.8 | 12 | 13.9 | 6.5 | 23 | 6 | 5 |
| SKL-0805 | 44.5 | 39.5 | 4 | 2 | M8×0.75 | 2.8 | 12 | 13.9 | 7.5 | 32 | 6 | 5 |
| SKL-1006 | 49 | 42.5 | 4 | 2 | M10×1.0 | 3 | 14 | 16.2 | 9 | 34 | 8 | 6 |
| SKL-1208 | 56 | 47.5 | 5 | 2 | M12×1.0 | 3.5 | 17 | 19.6 | 12 | 37 | 10 | 7 |
詳細情報
基本情報
スムーズな停止を実現するショックキラー。
・設備能力を最大限に引き出す。
・高タクト・長寿命。
【特長】
・高タクト。
・ショートストロークによる作動時間の大幅短縮。
・ソフトな停止で長寿命を実現。
・スリットオリフィス機構の採用による、滑らかな衝撃吸収特性。
・理想的な三角波形を実現し、ソフトな吸収特性で衝撃を緩和。
・高いメンテナンス性。
・先端キャップ不要のかんたん取付け。
【用途】
・エアスライドテーブル・シリンダ、スライドユニットシリンダへのショックキラーとして便利。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
