JIS Vプーリー B型
- 通常単価(税別)
- 1,795円～141,163円
- 税込単価
- 1,975円～155,279円
JIS B 1854 準拠で充実のラインアップのVベルトプーリ。【特長】・鋳造...
詳細情報を確認する商品情報
外形図
10U
10X
10Y
11U
20U
20X
20Y
21U
23U
30U
30X
30Y
40U
41U
50U
50X
50Y
溝と形状適用表
| 溝数 | 10U | 10X | 10Y | 11U | 20U | 20X | 20Y | 21U | 23U | 30U | 30X | 30Y | 40U | 41U | 50U | 50X | 50Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ○ | ○ | ○ | ○ | ○ | ‐ | ‐ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| 2 | ‐ | ‐ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ |
| 3 | ‐ | ○ | ○ | ‐ | ○ | ○ | ‐ | ○ | ‐ | ‐ | ○ | ‐ | ○ | ○ | ○ | ○ | ‐ |
| 4 | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ○ | ○ | ○ | ○ | ○ | ○ |
| 5 | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ○ | ○ | ○ | ○ | ○ |

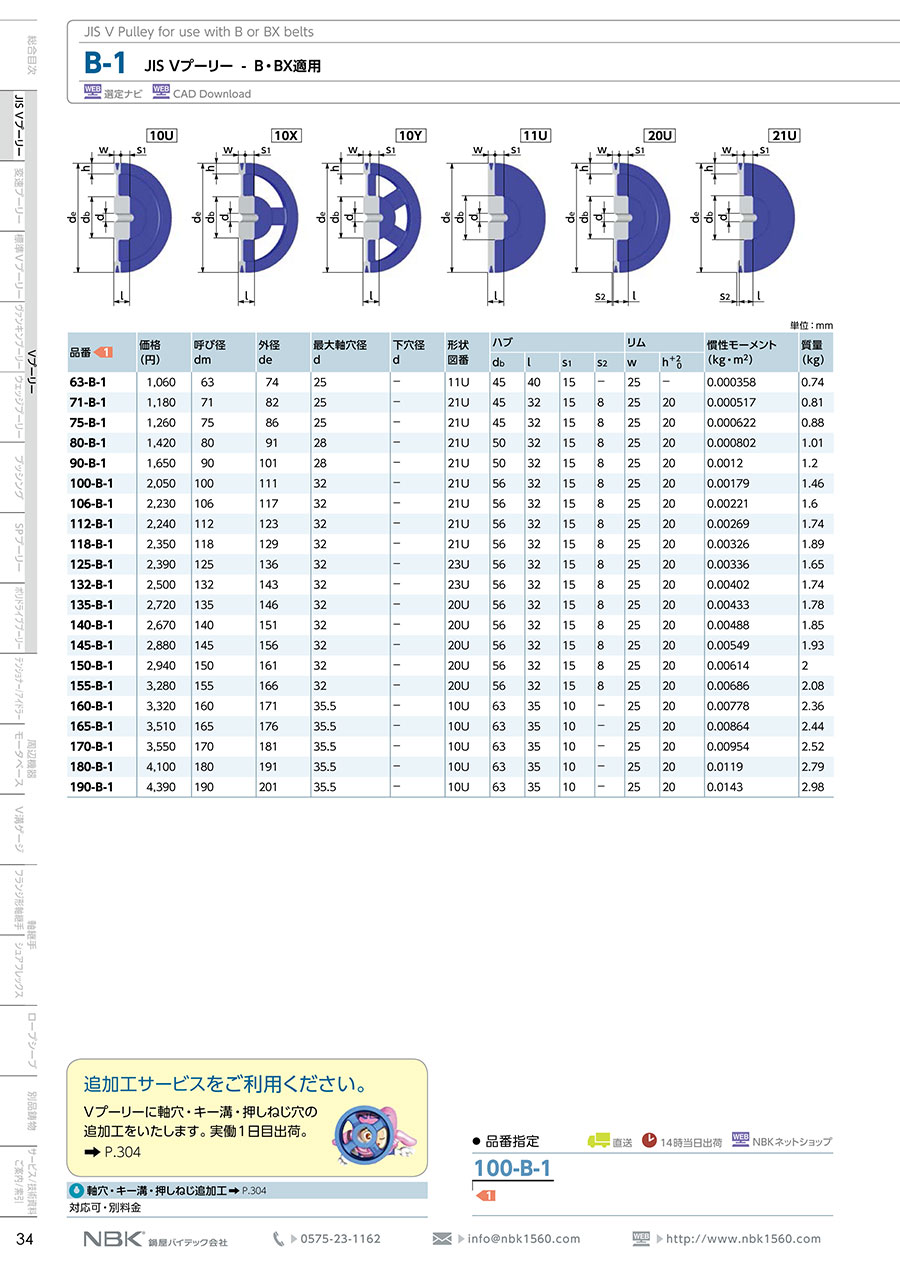

[ ! ]寸法表はカタログ：P-34～43を参照ください。
製品仕様
JIS Vプーリーの仕様
鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届け。
充実のラインアップ。650サイズ。
A : 146サイズ、B : 218サイズ、C : 212サイズ、D : 74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
JIS規格を上回る高品質。
材質・加工精度・バランス精度ともに JIS規格（JIS B1854 - 1987「一般用Vプーリ」）を上回る最高品質のプーリー。外周での不釣合い許容値はプーリー質量の0.1％を保
証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行う。
Vプーリーの外観
商品規格はJIS B 1854 - 1987「一般用Vプーリ」に準拠している。
溝部の寸法
| 溝の形 | 呼び径 dm | α±0.5 (°) | lo | w1 | k | ko | e＊1 | f | ||
|---|---|---|---|---|---|---|---|---|---|---|
| A | 100以下 | 34 | 9.2 | 11.95 | 4.5 | ＋0.2 0 | 8.0 | 15.0±0.4 | 10.0 | ±1 |
| 100を超え125以下 | 36 | 12.12 | ||||||||
| 125を超えるもの | 38 | 12.30 | ||||||||
| B | 160以下 | 34 | 12.5 | 15.86 | 5.5 | ＋0.2 0 | 9.5 | 19.0±0.4 | 12.5 | ±1 |
| 160を超え200以下 | 36 | 16.07 | ||||||||
| 200を超えるもの | 38 | 16.29 | ||||||||
| C | 250以下 | 34 | 16.9 | 21.18 | 7.0 | ＋0.3 0 | 12.0 | 25.5±0.5 | 17.0 | ±1 |
| 250を超え315以下 | 36 | 21.45 | ||||||||
| 315を超えるもの | 38 | 21.72 | ||||||||
| D | 450以下 | 36 | 24.6 | 30.77 | 9.5 | ＋0.4 0 | 15.5 | 37.0±0.5 | 24.0 | ＋2 -1 |
| 450を超えるもの | 38 | 31.14 | ||||||||
溝部の寸法（単位 : mm）
*1 : eの累積誤差は±0.8mm以下。
外周・リム側面の振れの許容値および外径の許容差
| 呼び径 dm | 外周の振れの許容鏟 | リム側面の振れの許容值 | 外径の許容差 |
|---|---|---|---|
| 118以下 | 0.15(0.3) | 0.15(0.3) | ±0.4(±0.6) |
| 125以上160以下 | 0.15(0.4) | 0.15(0.4) | ±0.6(±0.8) |
| 165以上224以下 | 0.2(0.4) | 0.2(0.4) | ±0.6(±0.8) |
| 236以上300以下 | 0.25(0.4) | 0.25(0.4) | ±0.6(±0.8) |
| 315以上450以下 | 03(0.6) | 0.3(0.6) | ±0.9(±1.2) |
| 475以上630以下 | 0.4(0.6) | 0.4(0.6) | ±0.9(±1.2) |
| 710以上1120以下 | 0.5(0.8) | 0.5(0.8) | ±1.2(±1.6) |
外周・リム側面の振れの許容値および外径の許容差（単位 : mm）
*（ ）内はJIS B 1854 - 1987の数値
バランス
外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としている。これは、周速15m / sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当。
材質・仕上げ
JIS Vプーリー : FC200以上塗装、NBKブルー（本体）
新旧JIS平行キー溝、押しねじ
ハブ端面から押しねじの中心までの寸法xは、ねじ径の1.5倍を基準としています。
単位：mm
| 標準軸穴径d | キー溝 | キー | 押しねじ* M | ||||
|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 bxh | |||||
| を超え | 以下 | 基準寸法 | 許容差（JS9） | 基準寸法 | 許容差 | ||
| - | 10 | 3 | ±0.0125 | 1.4 | +0.1 0 | 3×3 | M6 |
| 10 | 12 | 4 | ±0.0150 | 1.8 | 4×4 | ||
| 12 | 17 | 5 | 2.3 | 5×5 | |||
| 17 | 22 | 6 | 2.8 | 6×6 | |||
| 22 | 30 | 8 | ±0.0180 | 3.3 | +0.2 0 | 8×7 | M8 |
| 30 | 38 | 10 | 10×8 | ||||
| 38 | 44 | 12 | ±0.0215 | 12×8 | |||
| 44 | 50 | 14 | 3.8 | 14×9 | M10 | ||
| 50 | 58 | 16 | 4.3 | 16×10 | |||
| 58 | 65 | 18 | 4.4 | 18×11 | M12 | ||
| 65 | 75 | 20 | ±0.0260 | 4.9 | 20×12 | ||
| 75 | 85 | 22 | 5.4 | 22×14 | |||
| 85 | 95 | 25 | 25×14 | ||||
| 95 | 110 | 28 | 6.4 | 28×16 | |||
| 110 | 130 | 32 | ±0.0310 | 7.4 | 32×18 | ||
●JIS B 1301 - 1996より引用
単位：mm
| 標準軸穴径d | キー溝 | キー | 押しねじ* M | ||||
|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 bxh | |||||
| を超え | 以下 | 基準寸法 | 許容差（F7） | 基準寸法 | 許容差 | ||
| - | 10 | 4 | +0.022 +0.010 | 1.5 | +0.1 0 | 4×4 | M6 |
| 10 | 13 | ||||||
| 13 | 20 | 5 | 2 | 5×5 | |||
| 20 | 30 | 7 | +0.028 +0.013 | 3 | 7×7 | M8 | |
| 30 | 40 | 10 | 3.5 | 10×8 | |||
| 40 | 50 | 12 | +0.034 +0.016 | 12×8 | M10 | ||
| 50 | 60 | 15 | 5 | 15×10 | |||
| 60 | 70 | 18 | 6 | 18×12 | M12 | ||
| 70 | 80 | 20 | +0.041 +0.020 | 20×13 | |||
| 80 | 95 | 24 | 8 | 24×16 | |||
| 95 | 110 | 28 | 9 | 28×18 | |||
| 110 | 125 | 32 | +0.050 +0.025 | 10 | 32×20 | ||
| 125 | 140 | 35 | 11 | 35×22 | |||
●JIS B 1301 - 1959より引用
単位：mm
| 標準軸穴径d | キー溝 | キー | ||||
|---|---|---|---|---|---|---|
| b | t | 呼び寸法 bxh | ||||
| を超え | 以下 | 基準寸法 | 許容差（D10） | 基準寸法 | 許容差 | |
| ‐ | 12 | 4 | +0.078 +0.030 | 1.2 | +0.1 0 | 4×4 |
| 12 | 17 | 5 | 1.4 | 5×5 | ||
| 17 | 22 | 6 | 2.2 | 6×6 | ||
| 22 | 30 | 8 | +0.098 +0.040 | 2.4 | +0.2 0 | 8×7 |
| 30 | 38 | 10 | 10×8 | |||
| 38 | 44 | 12 | +0.120 +0.050 | 12×8 | ||
| 44 | 50 | 14 | 2.9 | 14×9 | ||
| 50 | 58 | 16 | 3.4 | 16×10 | ||
| 58 | 65 | 18 | 18×11 | |||
| 65 | 75 | 20 | +0.149 +0.065 | 3.9 | 20×12 | |
| 75 | 85 | 22 | 4.4 | 22×14 | ||
| 85 | 95 | 25 | 25×14 | |||
| 95 | 110 | 28 | 5.4 | 28×16 | ||
| 110 | 130 | 32 | +0.180 +0.080 | 6.8 | 32×18 | |
[ ! ]キー溝こう配は1/100です。
●JIS B 1301 - 1996より引用
単位：mm
| 標準軸穴径d | キー溝 | キー | ||||
|---|---|---|---|---|---|---|
| b | t | 呼び寸法 bxh | ||||
| を超え | 以下 | 基準寸法 | 許容差（D10） | 基準寸法 | 許容差 | |
| ‐ | 13 | 4 | +0.078 +0.030 | 1.5 | +0.1 0 | 4×4 |
| 13 | 20 | 5 | 2 | 5×5 | ||
| 20 | 30 | 7 | +0.098 +0.040 | 3 | 7×7 | |
| 30 | 40 | 10 | 3.5 | 10×8 | ||
| 40 | 50 | 12 | +0.120 +0.050 | 12×8 | ||
| 50 | 60 | 15 | 5 | 15×10 | ||
| 60 | 70 | 18 | 6 | 18×12 | ||
| 70 | 80 | 20 | +0.149 +0.065 | 20×13 | ||
| 80 | 95 | 24 | 8 | 24×16 | ||
| 95 | 110 | 28 | 9 | 28×18 | ||
| 110 | 125 | 32 | +0.180 +0.080 | 10 | 32×20 | |
| 125 | 140 | 35 | 11 | +0.15 0 | 35×22 | |
[ ! ]キー溝こう配は1/100です。
●JIS B 1301 - 1959より引用
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,795円 ( 1,975円 ) | 4日目 |
2,704円 ( 2,974円 ) | 3日目 |
2,118円 ( 2,330円 ) | 在庫品1日目当日出荷可能 |
2,743円 ( 3,017円 ) | 3日目 |
3,233円 ( 3,556円 ) | 3日目 |
2,042円 ( 2,246円 ) | 3日目 |
3,062円 ( 3,368円 ) | 3日目 |
3,506円 ( 3,857円 ) | 3日目 |
2,287円 ( 2,516円 ) | 3日目 |
3,482円 ( 3,830円 ) | 3日目 |
4,105円 ( 4,516円 ) | 3日目 |
5,062円 ( 5,568円 ) | 3日目 |
2,593円 ( 2,852円 ) | 3日目 |
4,230円 ( 4,653円 ) | 3日目 |
4,857円 ( 5,343円 ) | 3日目 |
5,985円 ( 6,584円 ) | 3日目 |
3,062円 ( 3,368円 ) | 3日目 |
4,577円 ( 5,035円 ) | 3日目 |
5,563円 ( 6,119円 ) | 3日目 |
7,246円 ( 7,971円 ) | 3日目 |
7,753円 ( 8,528円 ) | 3日目 |
3,427円 ( 3,770円 ) | 3日目 |
4,308円 ( 4,739円 ) | 3日目 |
6,089円 ( 6,698円 ) | 3日目 |
7,896円 ( 8,686円 ) | 3日目 |
8,507円 ( 9,358円 ) | 4日目 |
3,170円 ( 3,487円 ) | 3日目 |
4,584円 ( 5,042円 ) | 3日目 |
5,964円 ( 6,560円 ) | 3日目 |
8,324円 ( 9,156円 ) | 3日目 |
10,207円 ( 11,228円 ) | 3日目 |
3,466円 ( 3,813円 ) | 3日目 |
4,462円 ( 4,908円 ) | 3日目 |
6,322円 ( 6,954円 ) | 4日目 |
8,613円 ( 9,474円 ) | 3日目 |
10,211円 ( 11,232円 ) | 3日目 |
3,732円 ( 4,105円 ) | 在庫品1日目当日出荷可能 |
4,801円 ( 5,281円 ) | 3日目 |
7,052円 ( 7,757円 ) | 3日目 |
7,186円 ( 7,905円 ) | 4日目 |
8,739円 ( 9,613円 ) | 3日目 |
10,975円 ( 12,073円 ) | 3日目 |
3,527円 ( 3,880円 ) | 3日目 |
5,351円 ( 5,886円 ) | 3日目 |
7,872円 ( 8,659円 ) | 3日目 |
7,470円 ( 8,217円 ) | 3日目 |
9,744円 ( 10,718円 ) | 3日目 |
11,599円 ( 12,759円 ) | 3日目 |
4,196円 ( 4,616円 ) | 3日目 |
6,081円 ( 6,689円 ) | 3日目 |
7,479円 ( 8,227円 ) | 3日目 |
11,782円 ( 12,960円 ) | 3日目 |
13,298円 ( 14,628円 ) | 3日目 |
3,943円 ( 4,337円 ) | 3日目 |
5,800円 ( 6,380円 ) | 3日目 |
8,162円 ( 8,978円 ) | 3日目 |
7,347円 ( 8,082円 ) | 3日目 |
11,992円 ( 13,191円 ) | 3日目 |
13,693円 ( 15,062円 ) | 3日目 |
4,938円 ( 5,432円 ) | 3日目 |
詳細情報
基本情報
JIS B 1854 準拠で充実のラインアップのVベルトプーリ。
【特長】
・鋳造から機械加工・表面処理まで一貫生産。
・セル生産方式により、多品種少量生産と短納期を極限まで追求。
・充実のラインアップ。650サイズ。A : 146サイズ、B : 218サイズ、C : 212サイズ、D : 74サイズ。
・JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
・材質・加工精度・バランス精度ともにJIS規格（JISB1854-1987「一般用Vプーリ」）を上回る最高品質のプーリー。
【用途】
・送風機などに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは特注には対応しておりません。
