スイングドアヒンジ 4000型・4500型
- 数量スライド割引
- 通常単価(税別)
- 20,520円～27,360円
- 税込単価
- 22,572円～30,096円
【特長】・小さなスイングドアや店鋪のカウンターで使用するスイングドア用の丁番で...
詳細情報を確認する未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

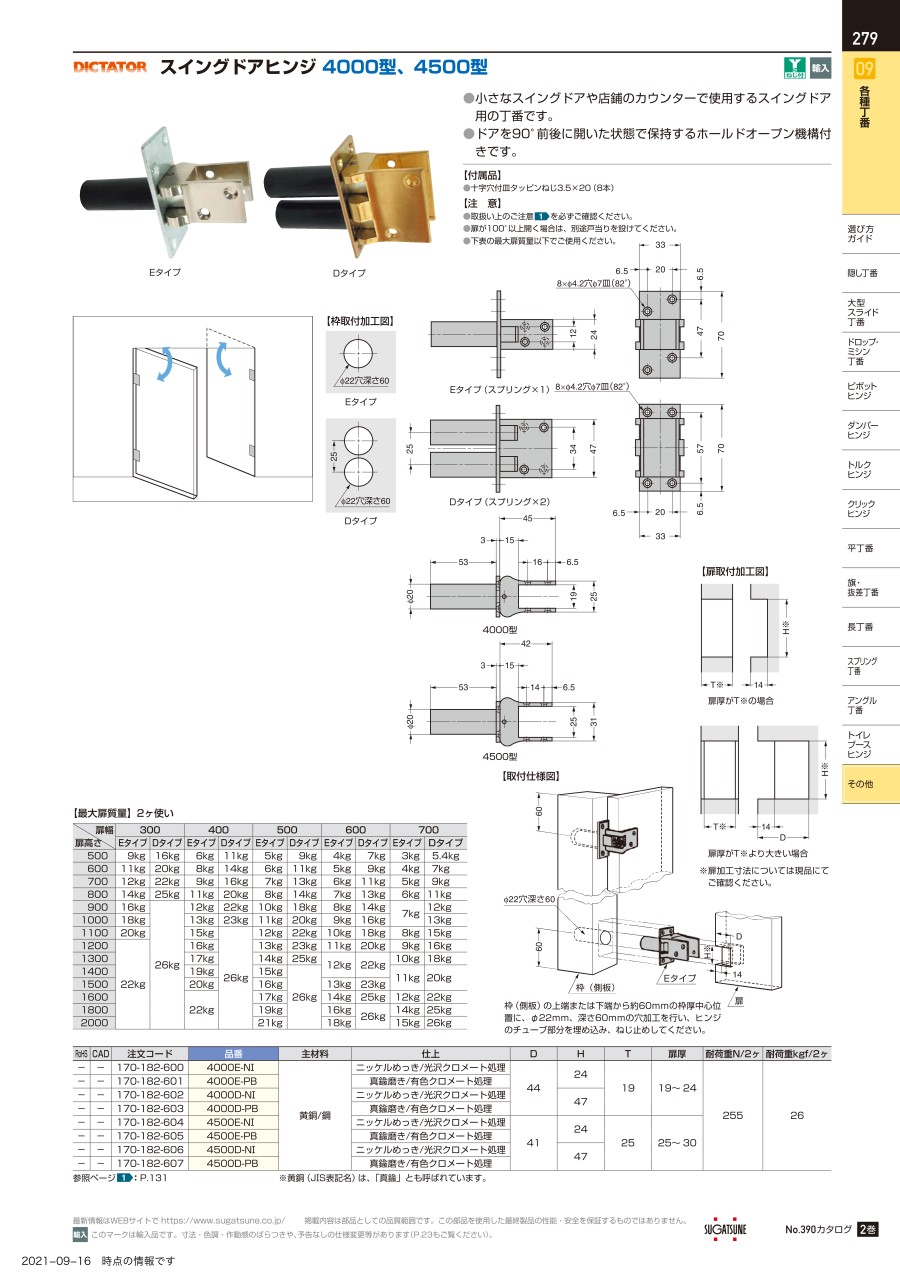

外形図
4000型
4500型
Eタイプ（スプリング×1）
Dタイプ（スプリング×2）
製品仕様
製品仕様
- 付属品：十字穴付皿タッピンねじ3.5×20（8本）
| 型番 | 主材料 | 仕上 | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ |
|---|---|---|---|---|
| 4000E-NI | 黄銅（真鍮）／鋼 | ニッケルめっき／光沢クロメート処理 | 255 | 26 |
| 4000E-PB | 真鍮磨き／有色クロメート処理 | |||
| 4000D-NI | ニッケルめっき／光沢クロメート処理 | |||
| 4000D-PB | 真鍮磨き／有色クロメート処理 | |||
| 4500E-NI | ニッケルめっき／光沢クロメート処理 | |||
| 4500E-PB | 真鍮磨き／有色クロメート処理 | |||
| 4500D-NI | ニッケルめっき／光沢クロメート処理 | |||
| 4500D-PB | 真鍮磨き／有色クロメート処理 |
枠取付加工図
扉取付加工図
| 型番 | D | H | T | 扉厚 |
|---|---|---|---|---|
| 4000E-NI | 44 | 24 | 19 | 19～24 |
| 4000E-PB | ||||
| 4000D-NI | 47 | |||
| 4000D-PB | ||||
| 4500E-NI | 41 | 24 | 25 | 25～30 |
| 4500E-PB | ||||
| 4500D-NI | 47 | |||
| 4500D-PB |
※扉加工寸法については現品にてご確認ください。
製品仕様
枠（側板）の上端または下端から約60mmの枠厚中心位置に、φ22mm、深さ60mmの穴加工を行い、ヒンジのチューブ部分を埋め込み、ねじ止めしてください。
最大扉質量（2ヶ使い）
単位：kg
| 扉高さ | 扉幅 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 700 | ||||||
| Eタイプ | Dタイプ | Eタイプ | Dタイプ | Eタイプ | Dタイプ | Eタイプ | Dタイプ | Eタイプ | Dタイプ | |
| 500 | 9 | 16 | 6 | 11 | 5 | 9 | 4 | 7 | 3 | 5.4 |
| 600 | 11 | 20 | 8 | 14 | 6 | 11 | 5 | 9 | 4 | 7 |
| 700 | 12 | 22 | 9 | 16 | 7 | 13 | 6 | 11 | 5 | 9 |
| 800 | 14 | 25 | 11 | 20 | 8 | 14 | 7 | 13 | 6 | 11 |
| 900 | 16 | 26 | 12 | 22 | 10 | 18 | 8 | 14 | 7 | 12 |
| 1,000 | 18 | 13 | 23 | 11 | 20 | 9 | 16 | 13 | ||
| 1,100 | 20 | 15 | 26 | 12 | 22 | 10 | 18 | 8 | 15 | |
| 1,200 | 22 | 16 | 13 | 23 | 11 | 20 | 9 | 16 | ||
| 1,300 | 17 | 14 | 25 | 12 | 22 | 10 | 18 | |||
| 1,400 | 19 | 15 | 26 | 11 | 20 | |||||
| 1,500 | 20 | 16 | 13 | 23 | ||||||
| 1,600 | 22 | 17 | 14 | 25 | 12 | 22 | ||||
| 1,800 | 19 | 16 | 26 | 14 | 25 | |||||
| 2,000 | 21 | 18 | 15 | 26 | ||||||
注意・禁止事項
- 扉が100°以上開く場合は、別途戸当りを設けてください。
- 最大扉質量以下でご使用ください。
- 輸入品のため、「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
- 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
詳細情報
基本情報
【特長】
・小さなスイングドアや店鋪のカウンターで使用するスイングドア用の丁番です。
・ドアを90°開いた状態で保持するホールドオープン機構付きです。
・ねじ付属です。
・左右勝手兼用です。
・スプリング1つ、2つのタイプから選択可能です。
