スガツネ工業

アルミ合金製面付スプリング自由丁番 DAM型

カタログ |

通常単価(税別): 12,600円～16,020円

税込単価: 13,860円～17,622円

通常出荷日：3日目

【特長】・扉を手前と奥のどちらにも開けられる自由開き丁番ですスプリングの力で、扉が自動的に閉まります・...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

アルミ合金製面付スプリング自由丁番 DAM型の仕様

アルミ合金製面付スプリング自由丁番 DAM型の外観

アルミ合金製面付スプリング自由丁番 DAM型の寸法図

品番	主材料	仕上	A	P1	P2	最大扉厚
DAM120	アルミニウム合金	アルマイト処理	120	15	30	35
DAM180	アルミニウム合金	アルマイト処理	180	22.5	45	35

アルミ合金製面付スプリング自由丁番 DAM型の動作イメージ

注意

使用中に音鳴りが発生する際は、ワッシャー及び内蔵のトーションばねに潤滑剤（グリス）を塗布してください。
取付穴ピッチ寸法はばらつきがあるため、現品にてご確認ください。
戸当たりを併用してください。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。

扉質量と扉幅の関係

DAM120の場合

DAM180の場合

スプリング強さの調整

スプリング強さの調整イメージ

手順

1.固定ピンを指で外す
2.六角棒スパナを回してスプリングの強さを調整する
3.固定ピンを元に戻す

共通事項

単位：mm

型番リスト

表示件数

型番

DAM120

DAM180

長さ【範囲選択】

(mm)

長さ

(mm)

最小発注数量

100.1～150	120	1個
150.1～	180	1個

通常単価(税別) (税込単価)	通常出荷日

12,600円 ( 13,860円 )	3日目
16,020円 ( 17,622円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・扉を手前と奥のどちらにも開けられる自由開き丁番です
スプリングの力で、扉が自動的に閉まります
・スプリングの強さが調節できます
・扉を閉めた状態から内側、外側へそれぞれ180°開きます
【用途】
・建具用

カタログ

商品TOP

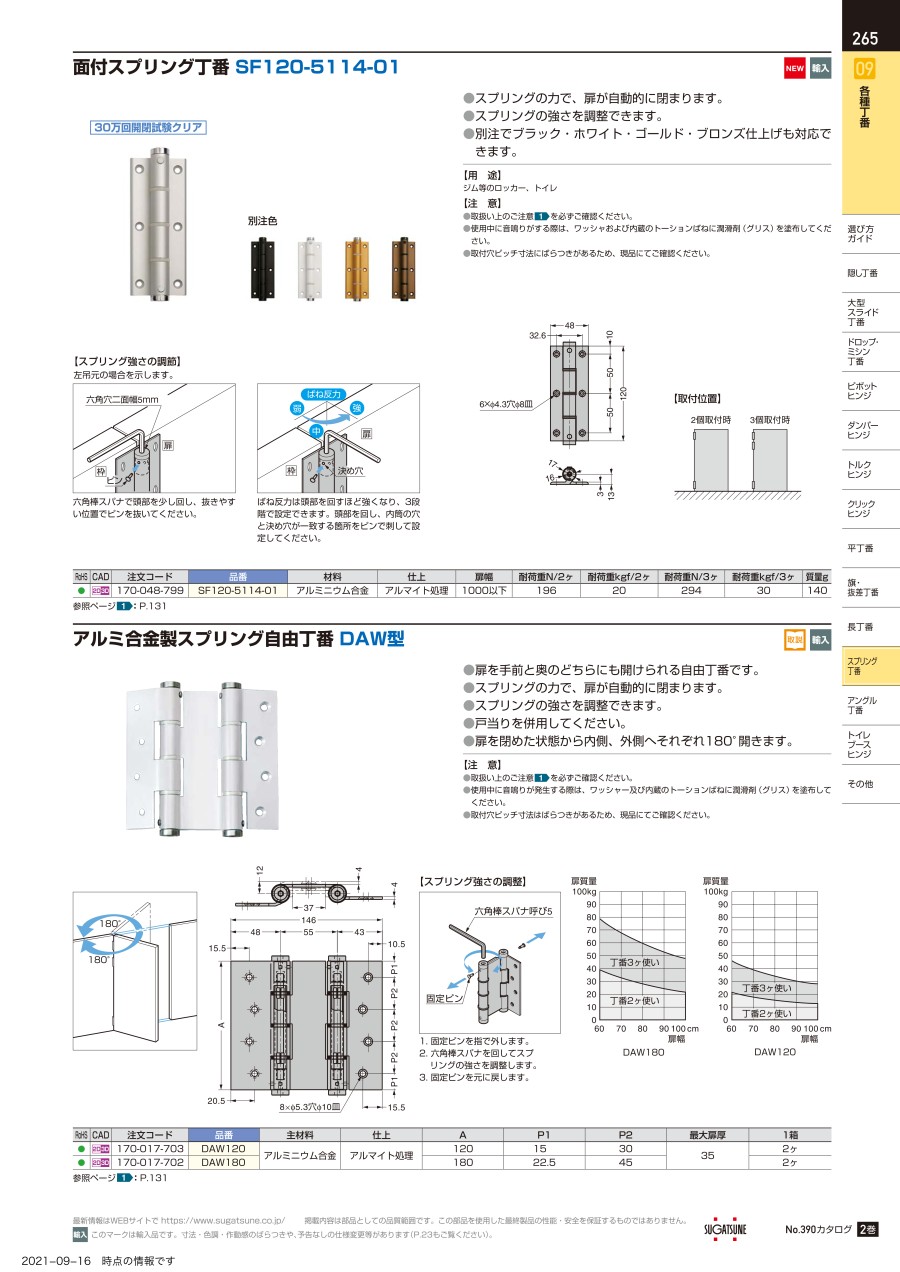

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
