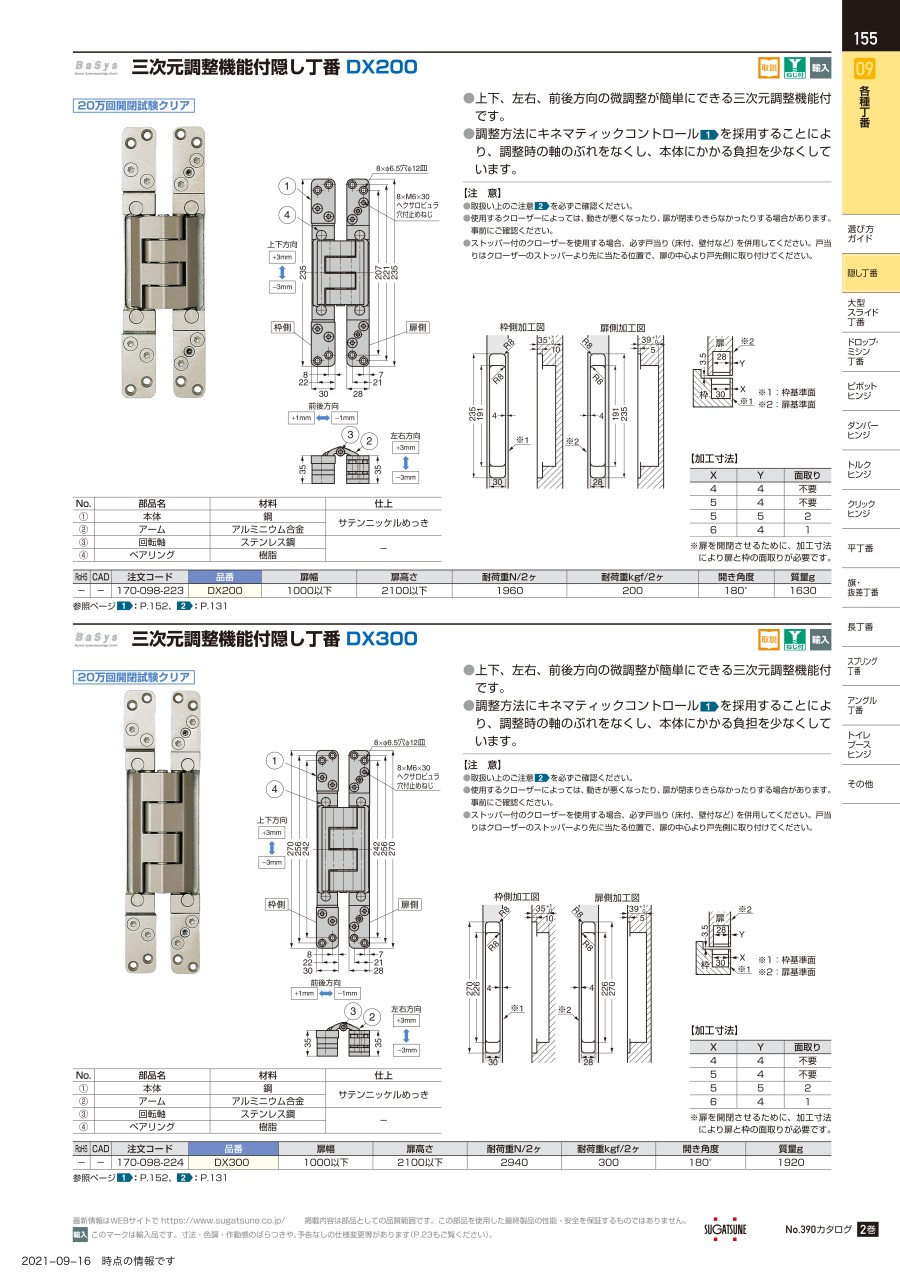

三次元調整機能付隠し丁番 DX300

三次元調整機能付隠し丁番 DX300の仕様

三次元調整機能付隠し丁番 DX300の外観

三次元調整機能付隠し丁番 DX300の寸法図

仕様

• 扉幅：1,000mm以下
• 扉高さ：2,100mm以下
• 扉質量：300kg以下／2ヶ
• 開き角度：180°
• 質量：1,920g

• ※ 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
• ※ 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。

加工寸法

三次元調整機能付隠し丁番 DX300の加工図

枠側加工図

扉側加工図

• ※1枠基準面
• ※2扉基準面

※扉を開閉させるために、加工寸法により扉と枠の面取りが必要です。

注意・禁止事項

• 使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
• ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。

（単位：mm）
