三次元調整機能付隠し丁番 DX40

三次元調整機能付隠し丁番 DX40の仕様

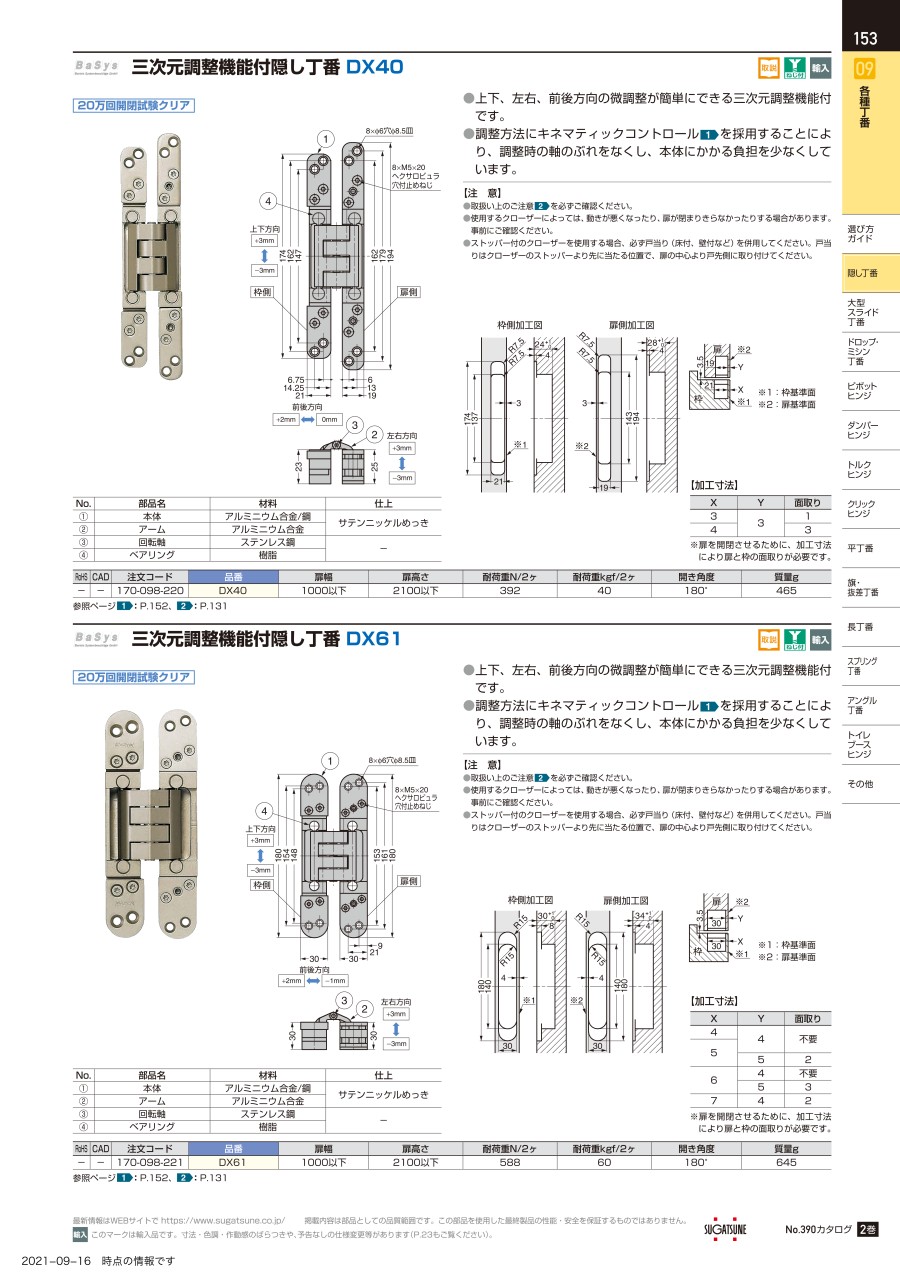

DX40の外観

DX40の寸法図

仕様

• 扉幅：1,000mm以下
• 扉高さ：2,100mm以下
• 扉質量：40kg以下/2ヶ
• 開き角度：180°
• 質量：465g

• ※ 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
• ※ 輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。

加工寸法

DX40の加工図

枠側加工図

扉側加工図

• ※1枠基準面
• ※2扉基準面

※扉を開閉させるために、加工寸法により扉と枠の面取りが必要です。

注意・禁止事項

• 使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
• ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。

（単位：mm）

三次元調整機能付隠し丁番 DX型シリーズ 調整手順

DX型シリーズの使用イメージ

左右方向調整手順

• 1.左右調整ねじAを回して調整します。調整中は左右調整ねじAを交互に回してください。もし、左右調整ねじAが回りにくい場合は、固定ねじBを1回転分緩めて、ねじAを回してください。
• 2.調整後は、必ず固定ねじBは締めてください。

前後・上下方向調整手順

• 1.前後方向と上下方向の調整は、前後・上下調整ねじCを4個全て1回転分緩め手動にて希望の位置に調整してください。この調整を行うときは必ず くさび のようなものをかませながら行い、調整ねじは緩めすぎないようにしてください。
• 2.調整後は、必ず固定ねじCは締めてください。
