ステンレス鋼製ガラス扉用ピボットヒンジ BK1142F型
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 強化ガラス用
- 設置場所に合わせて別売品のガラスエッジプロテクターをご使用ください。
- 【付属品】十字穴付皿タッピンねじ・プラグ・六角棒スパナ・パッキン・ねじキャップ
| ガラス厚 | パッキン厚 | パッキン枚数 |
|---|---|---|
| 8mm | 4枚 | |
| 10mm | 4枚 | |
| 12mm | 2枚 | |
| 型番 | 主材料 | 仕上 | 扉幅 | 扉高さ | ガラス厚 | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ | 質量g |
|---|---|---|---|---|---|---|---|---|
| BK1142FSS | ステンレス鋼（SUS304） | サテン仕上 | 800以下 | 2,000以下 | 8,10,12 | 392 | 40 | 660 |
| BK1142FSM | 鏡面研磨 |
ガラス加工図
※加工寸法は強化ガラスメーカー様に相談して決めてください。また、加工寸法により指詰め防止対策を必ず施してください。
注意・禁止事項
- ガラスサイズは耐荷重を優先して決めてください。
- 丁番は90°以上開きますが、この位置で扉は止まりません。
これ以上開かないように戸当りを別途設けてください。
注意・禁止事項
- 長丁番などを除き、扉（蓋）1枚につき、丁番は2ヶ以上のご使用をおすすめします。
- 特に記載がない場合、1ヶでの販売ですが、ほとんどの製品は2ヶ使いまたは3ヶ使いを想定した製品仕様となっています。表組項目名に記載されている個数を確認し、想定の扉サイズに必要な数をご注文ください。
- 表組項目の扉幅、扉高さに個数の記載がない場合、耐荷重項目に記載されている個数と同じです。使用個数によっては、より大きな扉に対応できる場合があります。

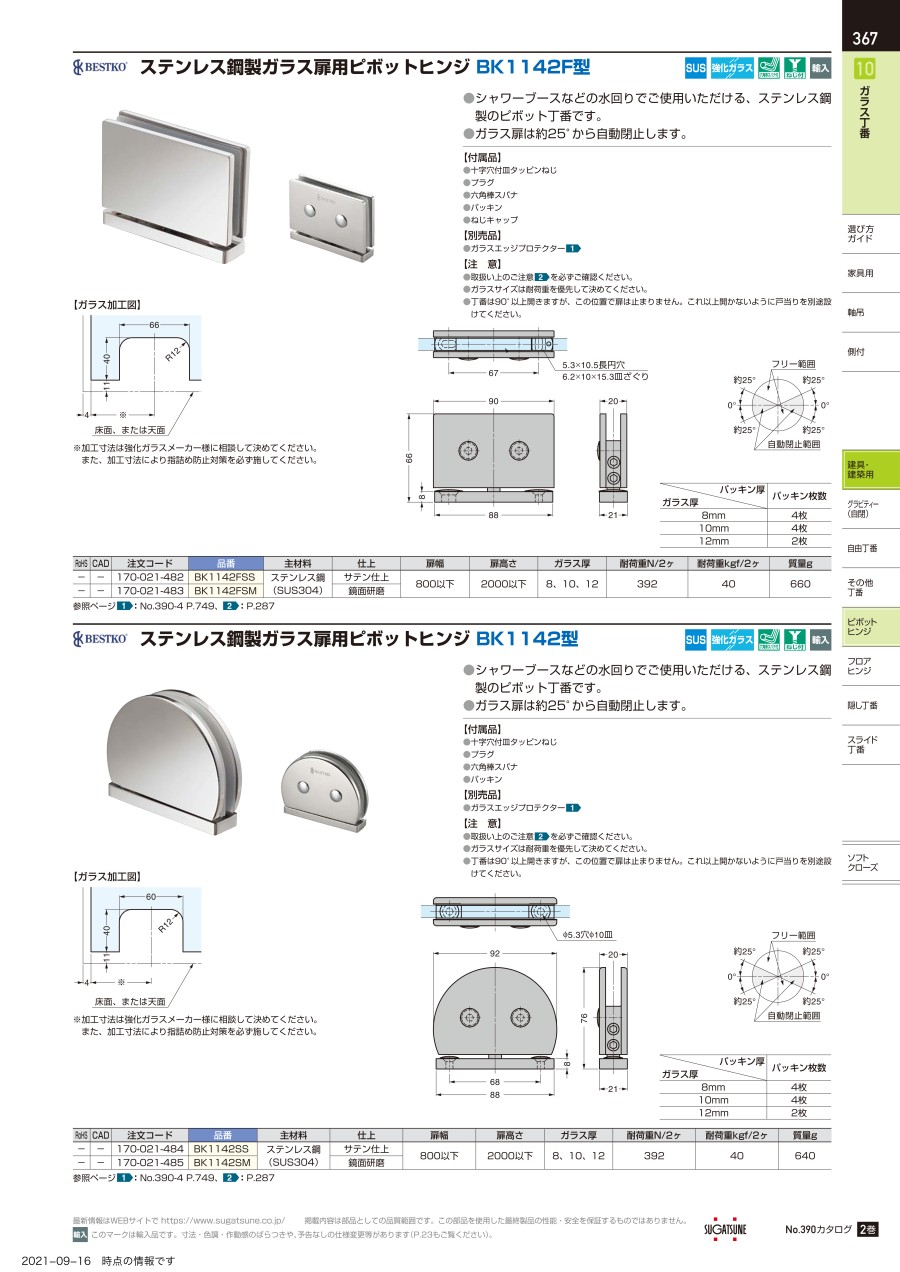

カタログ
