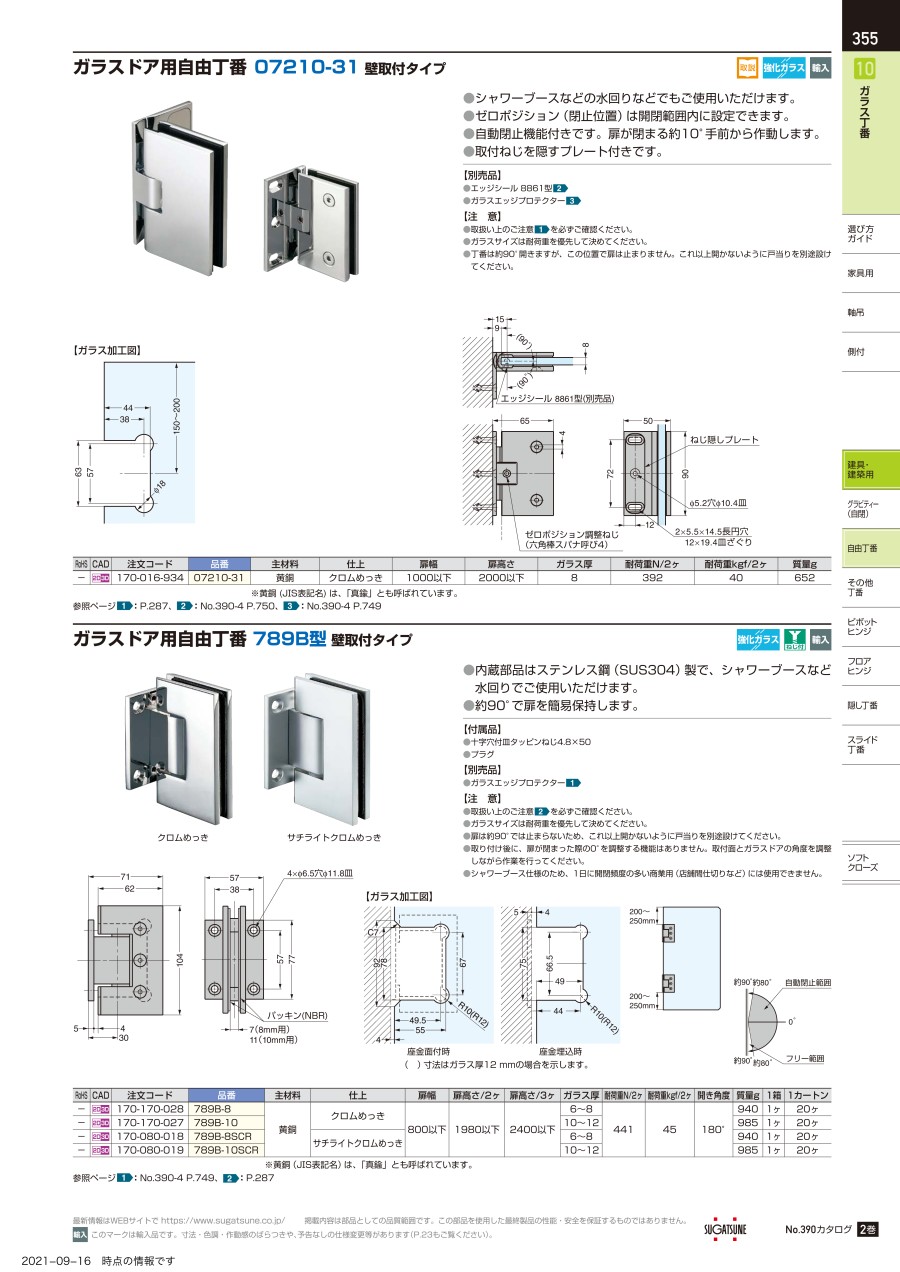

ガラスドア用自由丁番 789B型 壁取付タイプ

外形図

製品仕様

• 強化ガラス用
• 約90°で扉を簡易保持します。
• 付属品：木ねじ4.8×50、プラグ

※黄銅（JIS表記名）は、「真鍮」とも呼ばれています。

ガラス加工図

（ ）寸法はガラス厚12mmの場合を示します。

注意・禁止事項

• ガラスサイズは耐荷重を優先して決めてください。
• 扉は約90°では止まらないため、これ以上開かないように別途戸当りを設けてください。
• 取り付け後に、扉が閉まった際の0°を調整する機能はありません。取付面とガラスドアの角度を調整しながら作業を行ってください。
• シャワーブース仕様のため、1日に開閉頻度の多い商業用（店舗間仕切りなど）には使用できません。
