ガラスドア用自由丁番 8404MS7 壁取付タイプ
8404MS7の仕様・寸法情報
種類
ガラス蝶番
本体材料
[黄銅] 黄銅
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
60.1～70
長さ(mm)
70
幅【範囲選択】(mm)
85.1～120
幅(mm)
90
勝手違い
左右兼用
用途
標準
開き角度(deg)
180
本体仕上
クロムめっき
厚さ(mm)
8、10
扉質量(kg)
50以下/2ヶ
ガラス厚(mm)
8、10
質量(g)
75
-
-
商品情報
ガラスドア用自由丁番 8404MS7 壁取付タイプの仕様
ガラスドア用自由丁番 8404MS7 壁取付タイプ イメージ1
ガラスドア用自由丁番 8404MS7 壁取付タイプ イメージ2
ガラスドア用自由丁番 8404MS7 壁取付タイプ ゼロポジションの設定
- 閉止位置を決め、ボルトを締めるだけで簡単に設定できる
ガラスドア用自由丁番 8404MS7 壁取付タイプ フリー範囲／自動開始範囲
ガラスドア用自由丁番 8404MS7 壁取付タイプの寸法
（単位：mm）
ガラス加工図 エッジシールを使用する場合
ガラス加工図 エッジシールを使用しない場合
（単位：mm）
ガラスドア用自由丁番 8404MS7 壁取付タイプ 寸法図
（単位：mm）
| 品番 | 主材料 | 仕上 | 扉幅 | 扉高さ | ガラス厚 | 扉質量 | 質量 |
|---|---|---|---|---|---|---|---|
| 8404MS7 | 黄銅（真鍮） | クロムめっき | 1000以下 | 2000以下 | 8、10 | 50kg以下/2ヶ | 75g |
注意・禁止事項
- ※ 丁番は約90°開きますが、この位置で扉は止まりません。これ以上開かないように戸当りを別途設けてください。

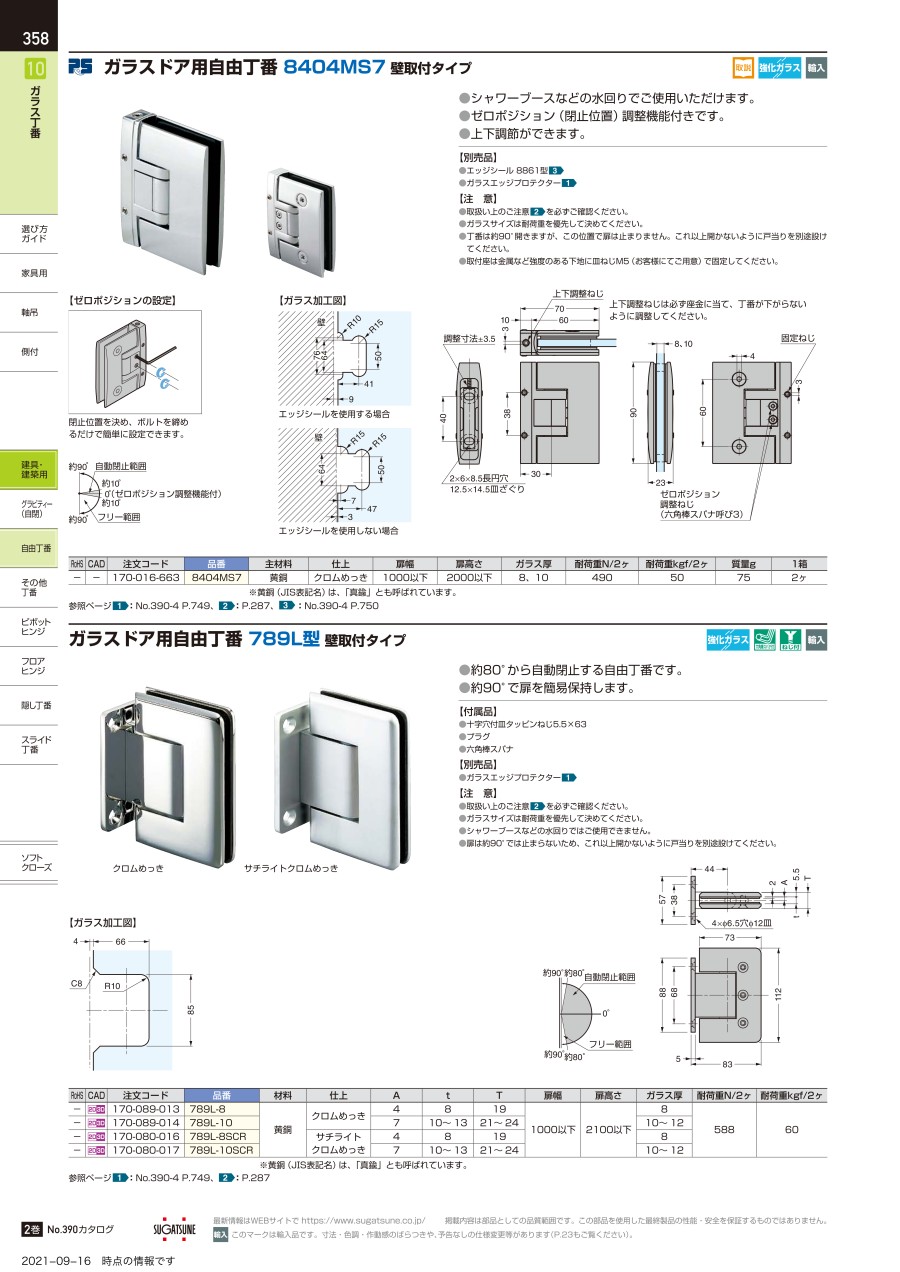

カタログ
