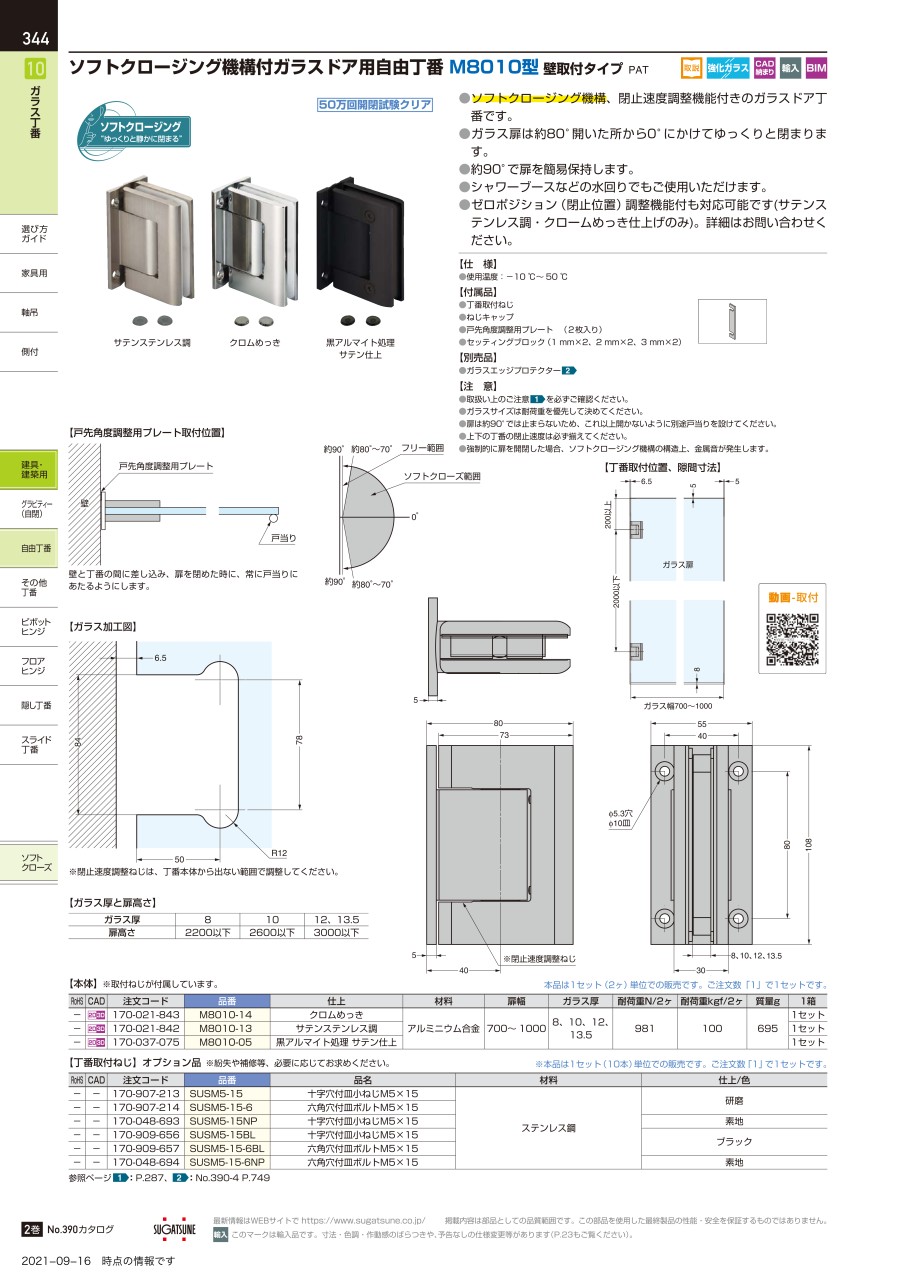

ソフトクロージング機構付ガラスドア用自由丁番 M8010型 壁取付タイプ

戸先角度調整用プレート取付位置

壁と丁番の間に差し込み、扉を閉めた時に、常に戸当りにあたるようにします。

丁番取付位置、隙間寸法

ガラス加工図

※閉止速度調整ねじは、丁番本体から出ない範囲で調整してください。

ガラス厚と扉高さ

• ガラスサイズは耐荷重を優先して決めてください。
• 扉は約90°では止まらないため、これ以上開かないように別途戸当りを設けてください。
• 上下の丁番の閉止速度は必ず揃えてください。
• 強制的に扉を開閉した場合、ソフトクロージング機構の構造上、金属音が発生します。
• 輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
• 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
