ガラス蝶番 GH34-8型 かぶせ扉用
- 通常単価(税別)
- 668円
- 税込単価
- 735円
【特長】・ガラス扉および樹脂扉用の丁番です。角型デザインのGH34-8CR-K...
詳細情報を確認する
－閉じる
GH34-8CRの仕様・寸法情報
種類
ガラス蝶番
本体材料
鋼
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
～40
長さ(mm)
38
幅【範囲選択】(mm)
35.1～45
幅(mm)
38
勝手違い
左右兼用
用途
標準
開き角度(deg)
90
本体仕上
クロームめっき
色
シルバー
商品情報
//jp.misumi-ec.com/vona2/detail/221005169354/
角型デザイン
外形図
製品仕様
| 型番 | 仕上 | 扉幅 | 扉高さ | ガラス厚 | 耐荷重N/2ヶ | 耐荷重kgf/2ヶ | 質量g |
|---|---|---|---|---|---|---|---|
| GH34-8CR | クロムめっき | 450以下 | 700以下 | 4、5、6 | 39 | 4 | 25 |
部品構成
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | クロムめっき、塗装／ブラック |
| （2） | 化粧プレート | 亜鉛合金 | |
| （3） | ワッシャ | 塩化ビニル樹脂（PVC） | クリアー |
| （4） | プレート取付ねじ | 鋼 | ニッケルめっき、塗装／ブラック |
ガラス加工図
ガラス厚により穴加工位置がかわります。
| ガラス厚 | A | かぶせ代 |
|---|---|---|
| 4 | 19 | 8 |
| 5 | 18 | 7 |
| 6 | 17 | 6 |
注意・禁止事項
- ガラスサイズは耐荷重を優先して決めてください。
- ねじ取り付け時には、ねじ緩み防止剤を併用してください。
- ブラックは傷が目立ちやすいため、取り扱いにご注意ください。
- 耐荷重は蝶番2ヶ使いの場合の値です。
詳細情報
基本情報
【特長】
・ガラス扉および樹脂扉用の丁番です。角型デザインのGH34-8CR-Kもあります。
・ブラック（艶消し）が新しく加わりました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

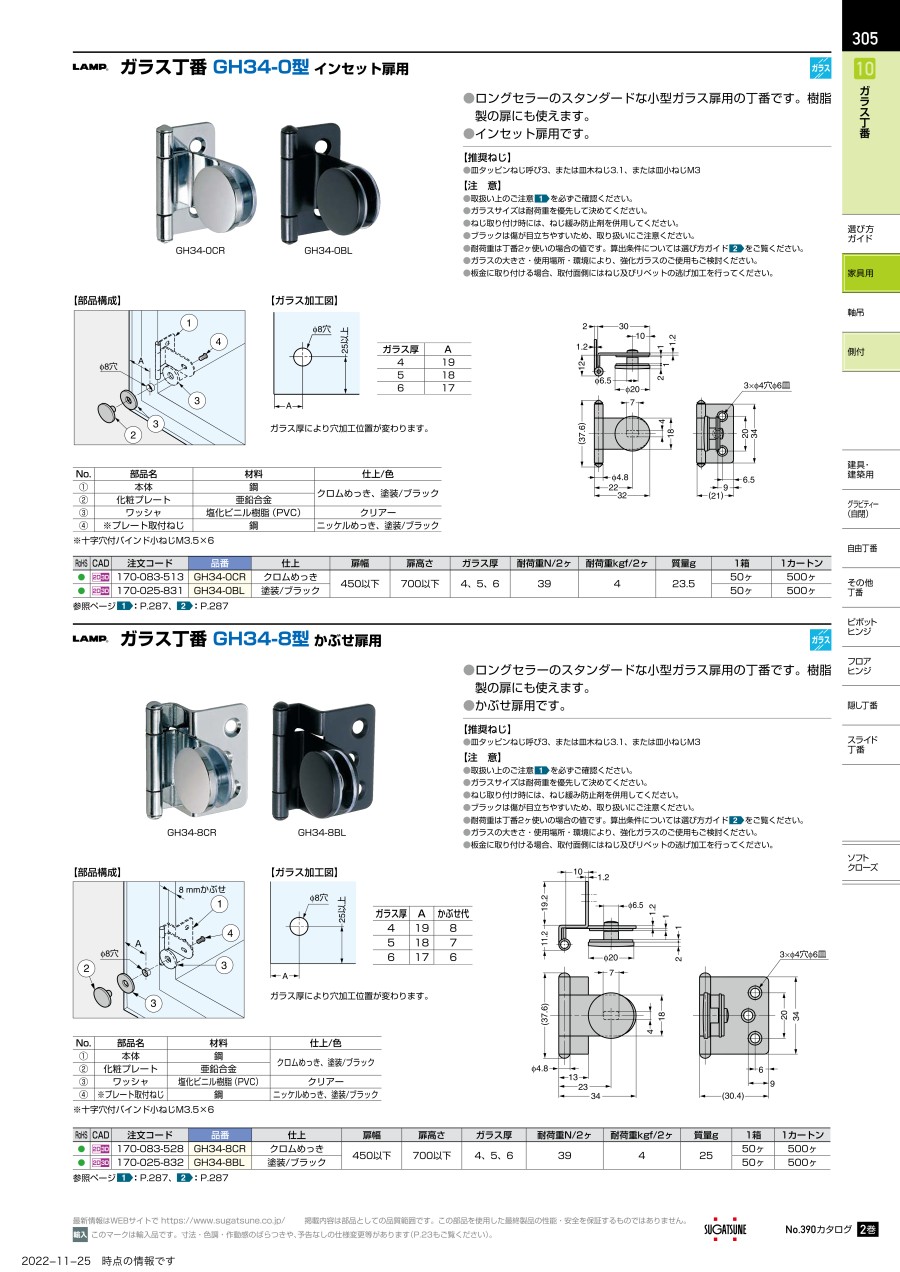

カタログ
