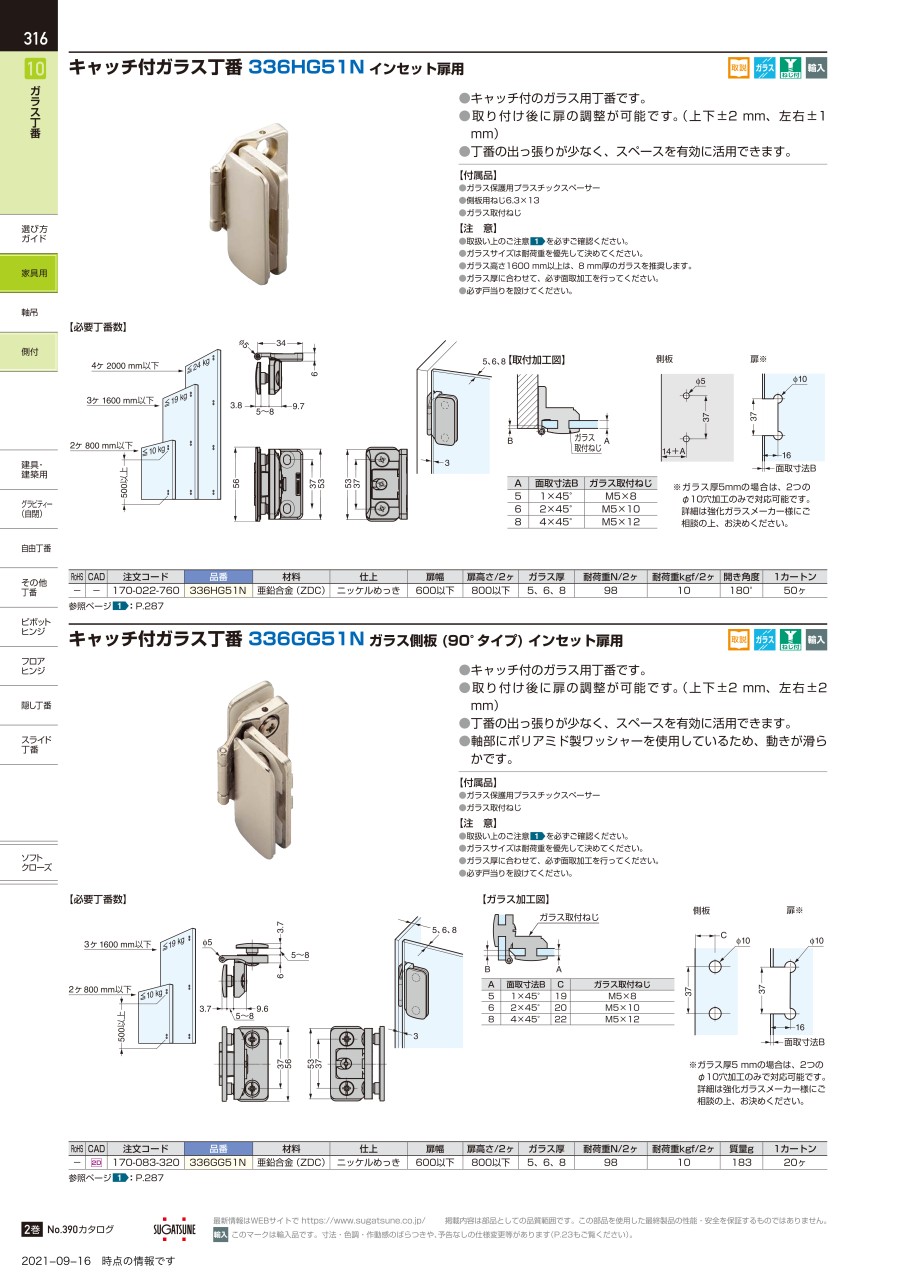

キャッチ付ガラス丁番 336HG51N インセット扉用

キャッチ付ガラス丁番 336HG51N インセット扉用の仕様

キャッチ付ガラス丁番 336HG51N インセット扉用 イメージ

キャッチ付ガラス丁番 336HG51N インセット扉用の寸法

（単位：mm）

キャッチ付ガラス丁番 336HG51N インセット扉用 推奨必要丁番数

キャッチ付ガラス丁番 336HG51N インセット扉用 取付加工図

（単位：mm）

キャッチ付ガラス丁番 336HG51N インセット扉用 寸法図

（単位：mm）

ガラス取付ねじ

（単位：mm）

ガラス取付ねじ 寸法図

A	面取寸法B	ガラス取付ねじ（※3、付属）
5	1×45°	M5×8
6	2×45°	M5×10
8	4×45°	M5×12

注意・禁止事項

• ※ ガラス高さ1600mm以上は、8mm厚のガラスを推奨します。
• ※ ガラス厚に合わせて、必ず面取加工を行ってください。

この商品の付属品

• ガラス保護用プラスチックスペーサー
• 側板用ねじ6.3×13
