型番	仕様	材料	仕上	推奨ねじ
M100-34/9	キャッチなし	本体：鋼カップ：亜鉛合金（ZDC）	サチライトクロムめっき	呼び径3.5皿、または丸皿頭タッピンねじ、または木ねじ
M100-C34/9	キャッチなし付	本体：鋼カップ：亜鉛合金（ZDC）	サチライトクロムめっき	呼び径3.5皿、または丸皿頭タッピンねじ、または木ねじ

※取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

軌跡図 S≒1/1

本図はカット量5mm、扉厚20mm、側板厚20mmで9mmかぶせ仕様です。

カット量（C）とかぶせ量（E）の関係

カット量（C）	3	4	5
かぶせ量（E）	7	8	9

上表は標準仕様（マウンティングプレート0mm厚使用）です。かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、かぶせ量を1～6mm少なくできます。

オープニングクリアランス（O.C.）目地代

扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係

扉厚（D）	扉吊元のO.C.（B）
扉厚（D）	カット量（C） 3	カット量（C） 4	カット量（C） 5
15	0.4	0.4	0.4
16	0.6	0.6	0.6
17	0.7	0.7	0.7
18	1.0	0.9	0.9
19	1.7	1.4	1.3
20	2.6	2.2	1.8
21	3.4	3.0	2.5
22	4.3	3.8	3.3

20mmを超える厚扉使用時は、軌跡図を参考にしてください。
（扉にRまたはC面加工をすることで、O.C.（B）を小さくできます。）

扉先端のO.C.（A）と扉幅の関係

扉厚（D）	扉先端のO.C.（A）
扉厚（D）	扉幅300	扉幅400
20	0.15	0.15

扉加工

木製扉用

扉の寸法と丁番の取付個数

型番リスト

表示件数

型番

M100-34/9

M100-C34/9

付加機能	最小発注数量

なし（通常）	1個
その他	1個

通常単価(税別) (税込単価)	通常出荷日

594円 ( 653円 )	3日目
666円 ( 733円 )	3日目

詳細情報

基本情報

基本情報

世界初のオールステンレス鋼（SUS304）製スライド丁番。
【特長】
・軌跡図を利用すれば限界性能を引き出せる。
・ステンレス鋼の持つ抜群の耐食性。
・めっき仕様は主要金属部にサチライトクロムめっきを施し、抜群の耐食性能を誇る。
・メタリックシルバーの色調がハイテックな家具を引き立たせる。
【用途】
・システムキッチンやバスルームなどの湿気の多い場所での使用に最適。
・標準仕様で15mm厚の薄扉に使えるものから34mm厚の厚扉に使えるものまで、幅広く対応。

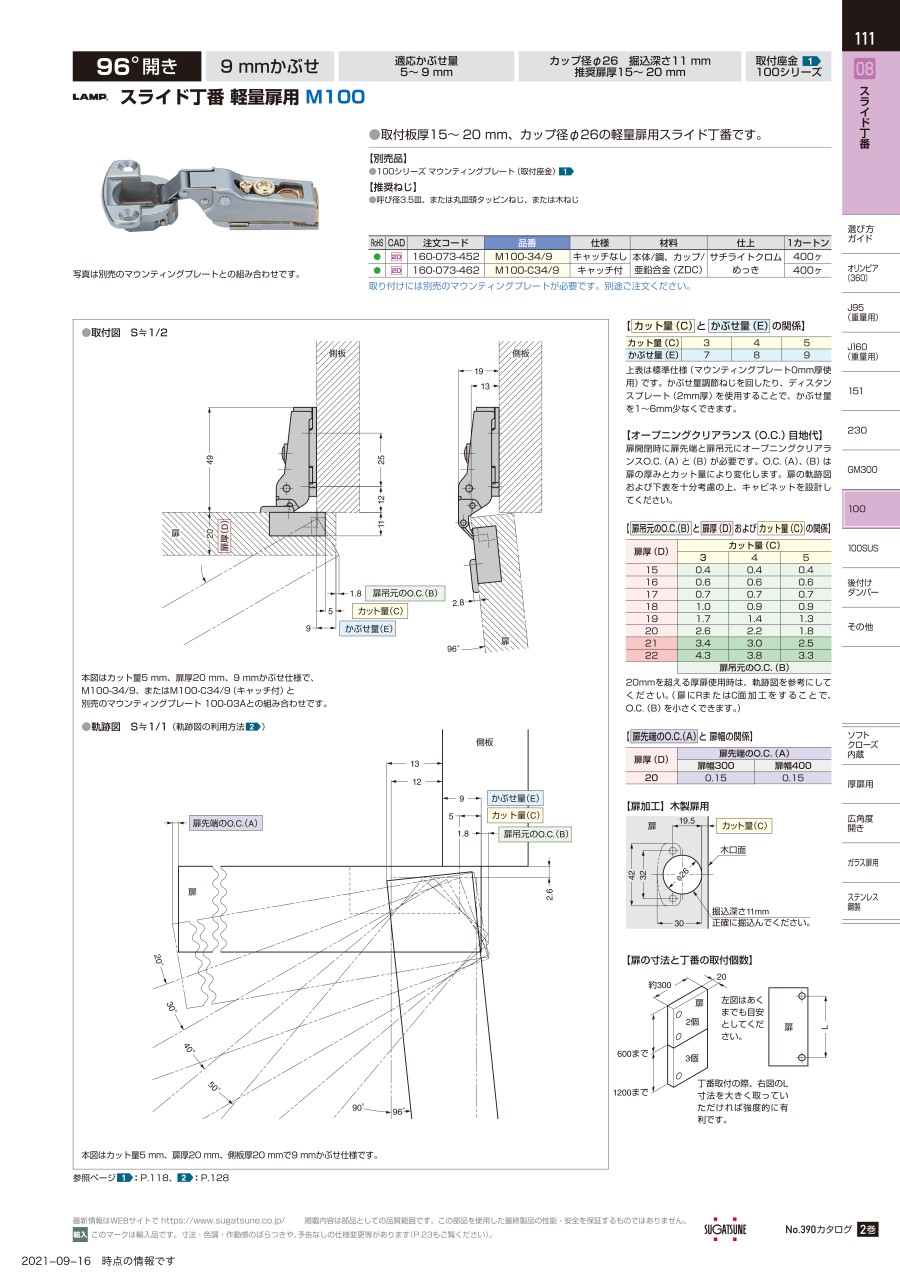

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
