フジワラ

パイタンフレーム

カタログ |

数量スライド割引

通常単価(税別): 1,659円～20,465円

税込単価: 1,825円～22,512円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

【特長】左右いろいろなアタッチメントが取付け可能です。ネジ径:M5〜M24

種類
ターンバックル
材質
SUS316

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

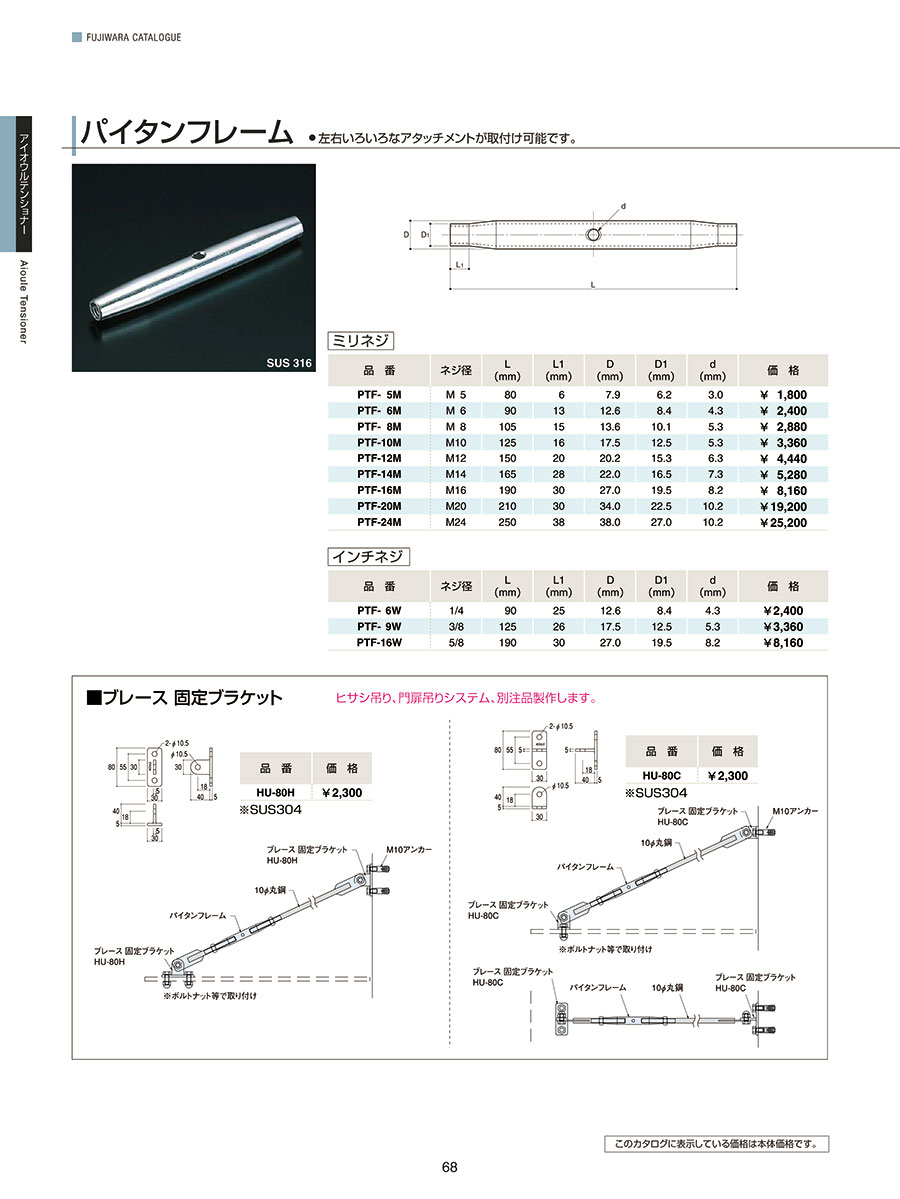

カタログ

商品情報

外形図

製品仕様

材質：SUS316

規格表

ミリネジ

インチネジ

使用例

バイタンフレームを使った組み合わせ例

型番リスト

表示件数

型番

ネジ径

寸法 d

(mm)

寸法 L1

(mm)

寸法 D

(mm)

寸法 L

(mm)

最小発注数量

M5	3	6	7.9	80	1個
M6	4.3	13	12.6	90	1個
1/4	4.3	25	12.6	90	1個
M8	5.3	15	13.6	105	1個
M10	5.3	16	17.5	125	1個
M12	6.3	20	20.2	150	1個
M14	7.3	28	22	165	1個
M16	8.2	30	27	190	1個
5/8	8.2	30	27	190	1個
M20	10.2	30	34	210	1個
M24	10.2	38	38	250	1個

通常単価(税別) (税込単価)	通常出荷日

1,659円 ( 1,825円 )	3日目
2,188円 ( 2,407円 )	3日目
1,994円 ( 2,193円 )	4日目
2,600円 ( 2,860円 )	3日目
3,014円 ( 3,315円 )	3日目
3,989円 ( 4,388円 )	3日目
4,746円 ( 5,221円 )	4日目
7,296円 ( 8,026円 )	4日目
6,676円 ( 7,344円 )	4日目
16,264円 ( 17,890円 )	4日目
20,465円 ( 22,512円 )	4日目

詳細情報

基本情報

基本情報

【特長】
左右いろいろなアタッチメントが取付け可能です。
ネジ径:M5〜M24

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
