JIS規格シャックル（BD型）

JIS規格シャックル（BD型）

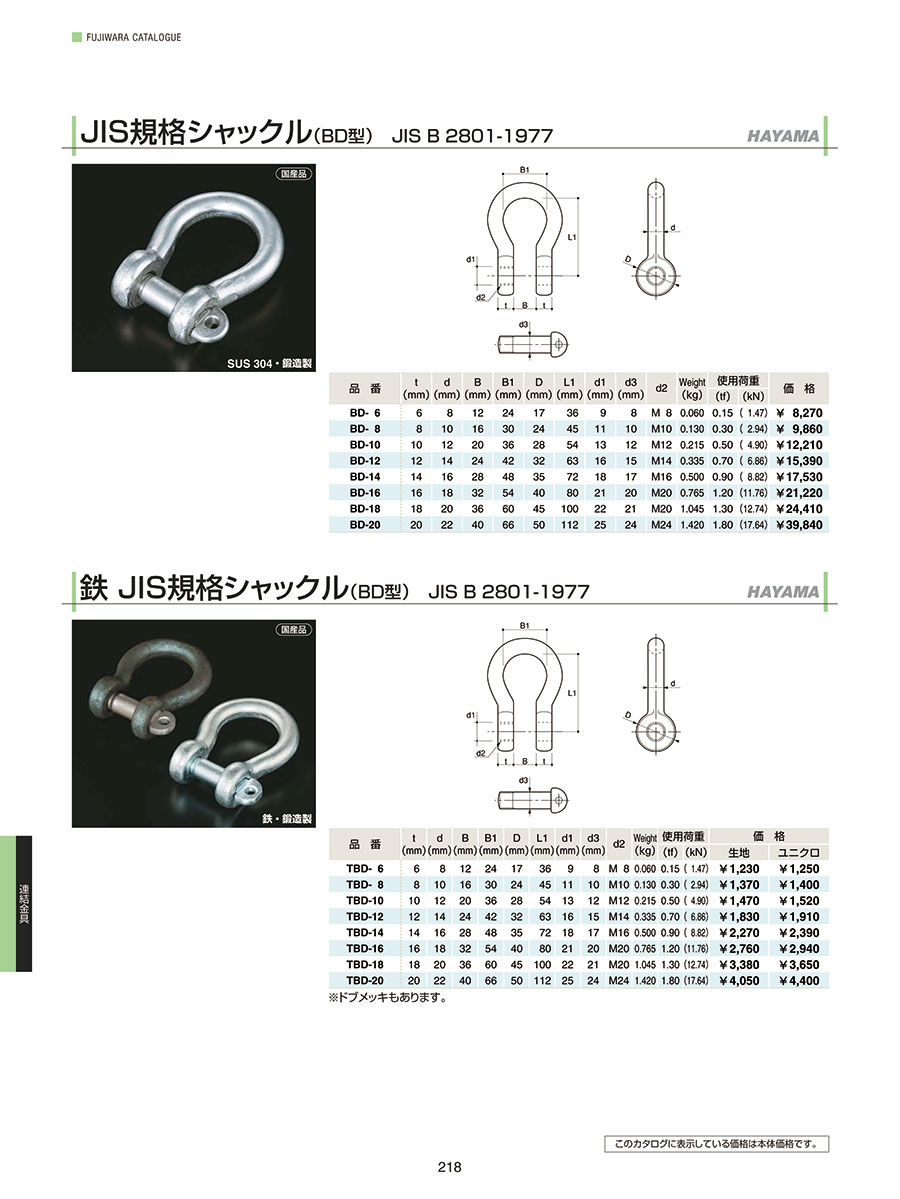

カタログ |

数量スライド割引

通常単価(税別): 7,976円～35,076円

税込単価: 8,774円～38,584円

【特長】・JIS規格シャックルです・サイズが豊富でいろいろな用途でご使用いただ...

詳細情報を確認する

種類
シャックル
材質
SUS304・鍛造製

商品情報

外形図

JIS規格シャックル（BD型）外形図

製品仕様

材質：SUS304・鍛造製

規格表

型番	t （mm）	d （mm）	B （mm）	B1 （mm）	D （mm）	L1 （mm）	d1 （mm）	d3 （mm）	d2	Weight （kg）	使用荷重
型番	t （mm）	d （mm）	B （mm）	B1 （mm）	D （mm）	L1 （mm）	d1 （mm）	d3 （mm）	d2	Weight （kg）	（tf）	（kN）
BD-6	6	8	12	24	17	36	9	8	M8	0.060	0.15	（1.47）
BD-8	8	10	16	30	24	45	11	10	M10	0.130	0.30	（2.94）
BD-10	10	12	20	36	28	54	13	12	M12	0.215	0.50	（4.90）
BD-12	12	14	24	42	32	63	16	15	M14	0.335	0.70	（6.86）
BD-14	14	16	28	48	35	72	18	17	M16	0.500	0.90	（8.82）
BD-16	16	18	32	54	40	80	21	20	M20	0.765	1.20	（11.76）
BD-18	18	20	36	60	45	100	22	21	M20	1.045	1.30	（12.74）
BD-20	20	22	40	66	50	112	25	24	M24	1.420	1.80	（17.64）

詳細情報

基本情報

基本情報

【特長】
・JIS規格シャックルです
・サイズが豊富でいろいろな用途でご使用いただけます
