JIS規格シャックル （BB型）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 10,567円～53,568円特別価格
- 税込単価
- 11,624円～58,925円特別価格
【特長】・JIS規格シャックルです・サイズが豊富でいろいろな用途でご使用いただ...
詳細情報を確認する- 種類
- シャックル
- 材質
- SUS304・鍛造製
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質：SUS304・鍛造製
規格表
| 型番 | t・d （mm） | d （mm） | B （mm） | B1 （mm） | D （mm） | L1 （mm） | d1 （mm） | ピン径 （mm） | ネジ径 | Weight （kg） | 使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （tf） | （kN） | |||||||||||
| BB-10 | 10 | 12 | 17 | 30 | 25 | 54 | 13 | 12 | M12 | （0.35） | 0.6 | （5.88） |
| BB-12 | 12 | 14 | 20 | 35 | 32 | 63 | 16 | 15 | M14 | （0.38） | 0.9 | （8.82） |
| BB-14 | 14 | 16 | 24 | 40 | 36 | 72 | 18 | 17 | M16 | （0.56） | 1.2 | （11.76） |
| BB-16 | 16 | 18 | 26 | 45 | 40 | 80 | 20 | 19 | M18 | （0.83） | 1.5 | （14.70） |
| BB-18 | 18 | 21 | 29 | 53 | 45 | 95 | 22 | 21 | M20 | （1.23） | 2.0 | （19.60） |
| BB-20 | 20 | 23 | 31 | 58 | 50 | 104 | 25 | 24 | M24 | 1.80 | 2.5 | （24.50） |
| BB-22 | 22 | 26 | 34 | 65 | 55 | 117 | 27 | 26 | M24 | 2.20 | 3.0 | （29.40） |
| BB-24 | 24 | 28 | 39 | 70 | 62 | 126 | 31 | 30 | M30 | 3.00 | 3.6 | （35.28） |

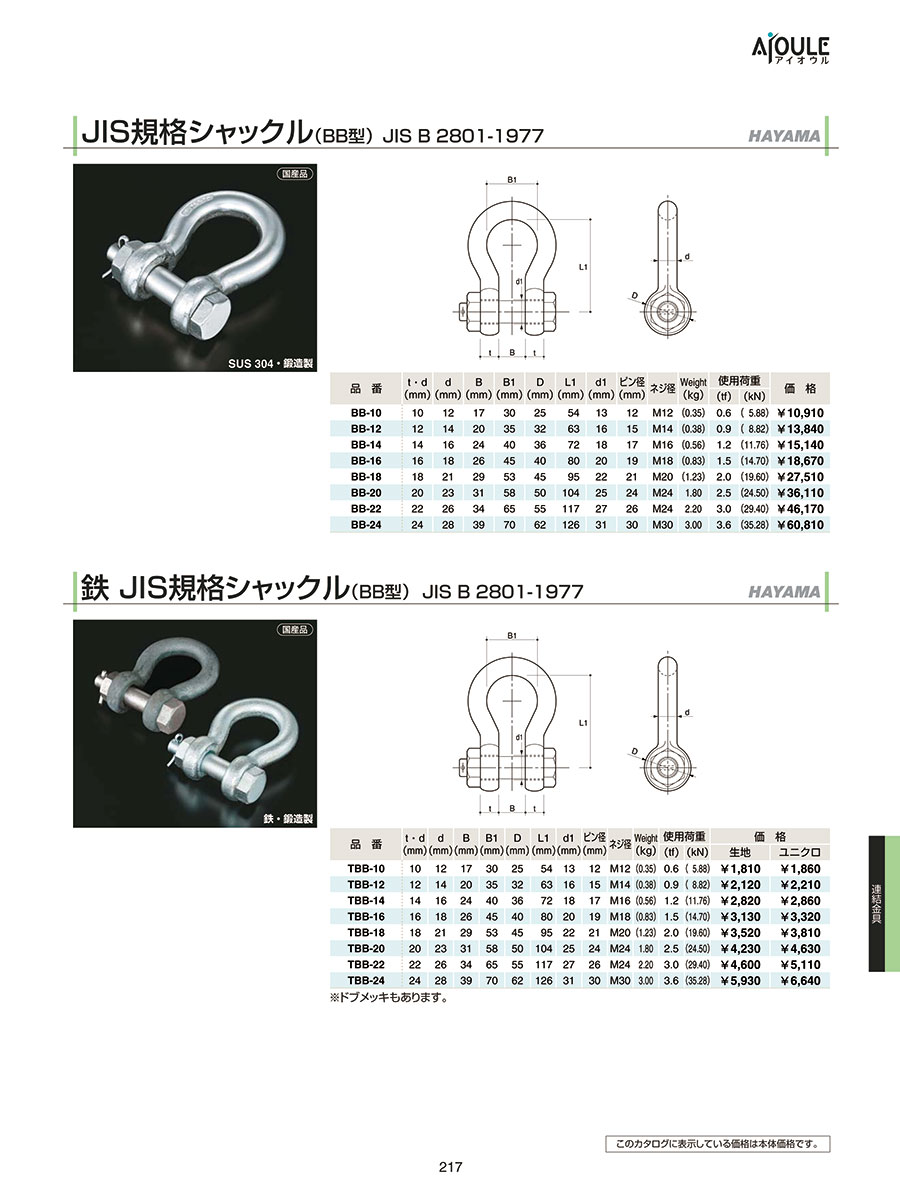

カタログ
