ファクトリーサプライ用品技術窓口
確定しました
ねじの呼び(M)
~mm- 16
ねじ長さL(mm)
~mm- 60
鋼管の外径(mm)
~mm- 114.3
寸法P(mm)
~mm- 132
寸法L(mm)
~mm- 151
寸法E(mm)
~mm- 60
タイプ
~mm出荷日
- すべて
- 5日以内
ステンレス一般鋼管Uボルト（SUS304）
- 一部SALE 2026/03/31まで
- 通常単価(税別)
- 4,098円3,964円
- 税込単価
- 4,508円4,360円
柱等に取り付けて、チェーン、ロープ等をつなぐことができる配管Uボルト。【特長】...
詳細情報を確認する- 材質
- SUS304
- ねじ山種類
- メートル並目
- 先端形状
- 平先
- 販売単位
- バラ(1個から購入可能)
- 用途
- 標準
ご注意
- 本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。
閲覧中の商品と併せてご検討ください
－閉じる
100A-M16の仕様・寸法情報
ねじの呼び(M)
16
ねじ長さL(mm)
60
材質
[ステンレス] SUS304
ねじ山種類
メートル並目
先端形状
平先
販売単位
バラ(1個から購入可能)
用途
標準
鋼管の外径(mm)
114.3
寸法P(mm)
132
寸法L(mm)
151
寸法E(mm)
60
-
-
商品情報
柱等に取り付けて、チェーン、ロープ等をつなぐことができる一般的なステンレス一般鋼管Uボルト
ステンレス一般鋼管Uボルト
この商品の寸法図
| 品番 | 鋼管の外径 (㎜) | P (㎜) | L (㎜) | E (㎜) |
|---|---|---|---|---|
| 8A-M6 | 13.8 | 21 | 27 | 15 |
| 10A-M6 | 17.3 | 25 | 33 | 18 |
| 10A-M8 | 17.3 | 27 | 38 | 24 |
| 10A-M10 | 17.3 | 28 | 43 | 28 |
| 15A-M6 | 21.7 | 29.5 | 36 | 18 |
| 15A-M8 | 21.7 | 31 | 42 | 24 |
| 15A-M10 | 21.7 | 34 | 46 | 30 |
| 20A-M6 | 27.2 | 34 | 42 | 18 |
| 20A-M8 | 27.2 | 37 | 48 | 24 |
| 20A-M10 | 27.2 | 40 | 51 | 30 |
| 25A-M6 | 34 | 41 | 49 | 25 |
| 25A-M8 | 34 | 44 | 54 | 25 |
| 25A-M10 | 34 | 46 | 59 | 30 |
| 32A-M6 | 42.7 | 50.5 | 57 | 25 |
| 32A-M8 | 42.7 | 52 | 62 | 30 |
| 32A-M10 | 42.7 | 56 | 68 | 30 |
| 40A-M6 | 48.6 | 57 | 68 | 25 |
| 40A-M8 | 48.6 | 59.0 | 67 | 30 |
| 40A-M10 | 48.6 | 62 | 74 | 30 |
| 50A-M6 | 60.5 | 70.0 | 80 | 30 |
| 50A-M8 | 60.5 | 72.0 | 80 | 30 |
| 50A-M10 | 60.5 | 74.0 | 85 | 30 |
| 65A-M8 | 76.3 | 86.0 | 96 | 30 |
| 65A-M10 | 76.3 | 88.0 | 107 | 35 |
| 65A-M12 | 76.3 | 90.0 | 107 | 45 |
| 80A-M8 | 89.1 | 99.0 | 109 | 30 |
| 80A-M10 | 89.1 | 101.0 | 117 | 35 |
| 80A-M12 | 89.1 | 103.0 | 119 | 45 |
| 90A-M10 | 101.6 | 115.0 | 132 | 35 |
| 90A-M12 | 101.6 | 116.0 | 131 | 45 |
| 100A-M10 | 114.3 | 126.0 | 145 | 35 |
| 100A-M12 | 114.3 | 129.0 | 150 | 45 |
| 100A-M16 | 114.3 | 132.0 | 151 | 60 |
| 125A-M10 | 139.8 | 152.0 | 175 | 40 |
| 125A-M12 | 139.8 | 154.0 | 175 | 45 |
| 125A-M16 | 139.8 | 158.0 | 175 | 60 |
| 150A-M10 | 165.2 | 180.0 | 200 | 40 |
| 150A-M12 | 165.2 | 182.0 | 200 | 45 |
| 150A-M16 | 165.2 | 184.0 | 202 | 60 |
詳細情報
基本情報
柱等に取り付けて、チェーン、ロープ等をつなぐことができる配管Uボルト。
【特長】
・一般的なUボルト。
・幅広いサイズをラインナップ。
【用途】
・壁面、床面、地面への固定金具として使用可能。
ご注意
- 本商品はセール期間においても在庫がなくなり次第セールは終了とさせていただきます。

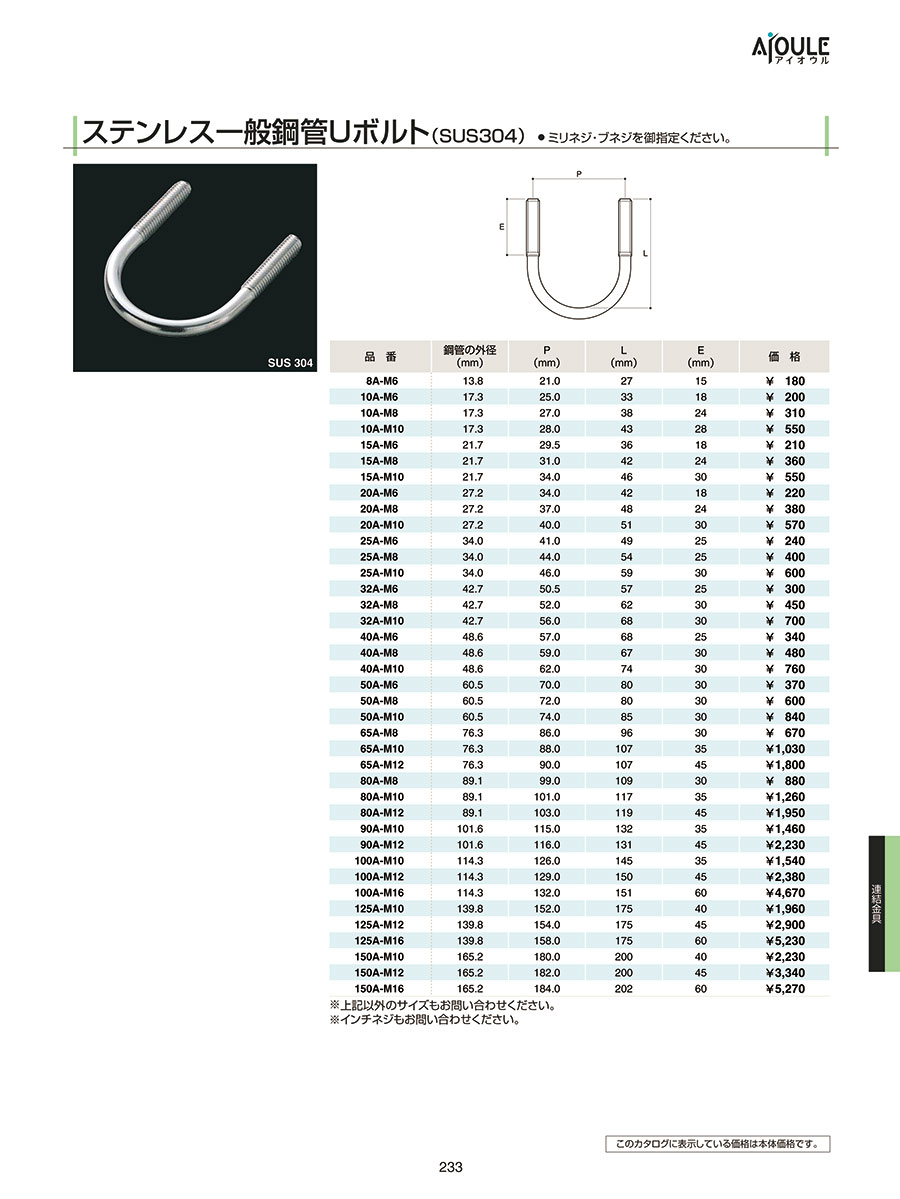

カタログ
商品担当おすすめ
水本機械製作所
ステンレス（SUS304） Uボルト
水本機械製作所
ステンレス Uボルト（レギュラータイプ）
ステンレス一般鋼管Uボルト（SUS304）の型番100A-M16のページです。
型番100A-M16に関する仕様情報を記載しております。
ステンレス一般鋼管Uボルト（SUS304）のレビュー
ポンプ台車
4
4.02021/03/30
ポンプ台車のパイプ製取っ手の固定に使用しました。
安価な部材でパイプを簡単に固定でき助かりました。
0人が参考にしています。
配管固定具
5
5.02020/12/01
配管固定具として使用しました。価格もやすいので助かります。
次回も購入します。
0人が参考にしています。
チェーンの金具として
5
5.02020/11/16
寸法がしっかりと記載されている為、選びやすくて良かったです
次回も同じものを購入します
0人が参考にしています。
配管の固定に使用
4
4.02020/10/29
装置内特に錆等を嫌う箇所では、SUSのUボルトが必要だと感じた。
0人が参考にしています。
ブラケット取付用
5
5.02020/10/06
納期が早くホームセンター等に出向いて購入するより良いかと思いました。
0人が参考にしています。
よくあるご質問（FAQ）
Q希望のサイズに製作可能でしょうか？
A
VONAサポートセンター（0120-343-256）にご相談下さい。
