ロームヘルドハルダー

レベリング・パッド固定用穴付

カタログ |

通常単価(税別): 5,652円～33,218円

税込単価: 6,217円～36,540円

通常出荷日：9日目

【特長】・機器の足やスラストパッドとして使用できます。・パッドには取付用の穴が2か所あります。

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

製品仕様

材質

ボール・エレメント	ステンレス鋼1.4305（SUS303相当）
ボルト付ボール・エレメント	ステンレス鋼1.4305（SUS303相当）
カウンター・ナット	ステンレス鋼 A2、ISO4032 ステンレス鋼 A2, DIN 934
パッド	ステンレス鋼1.4305（SUS303相当）

規格表

型番リスト

表示件数

型番

22590.0706
22590.0708
22590.0710
22590.0712
22590.0716
22590.0720
22590.0724
22590.0810
22590.0822
22590.0838
22590.0842
22590.0852
22590.0856
22590.0868
22590.0872
22590.0882
22590.0888
22590.0895
22590.0898

特長

ねじの呼び M

ねじ部材質

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

幅 W

(mm)

本体高さ h

(mm)

高さ調整量 L2

(mm)

仕様

RoHS?

最小発注数量

タップソケット形	6	-	6.1～10.0	8	～40	5	45	14	-	ステンレス製パッドとボール部	10	1個
タップソケット形	8	-	10.1～15.0	14	～40	7	50	18	-	ステンレス製パッドとボール部	10	1個
タップソケット形	10	-	15.1～	16	～40	9	60	22	-	ステンレス製パッドとボール部	10	1個
タップソケット形	12	-	15.1～	28	～40	11	65	26	-	ステンレス製パッドとボール部	10	1個
-	16	-	15.1～	36	～40	13.5	70	32	-	ステンレス製パッドとボール部	10	1個
-	20	-	15.1～	44	～40	17	80	42	-	ステンレス製パッドとボール部	10	1個
-	24	-	15.1～	52	～40	19	100	45	-	ステンレス製パッドとボール部	10	1個
タップソケット形	6	ステンレス	6.1～10.0	8	40.1～70	60	45	14	57	ステンレス鋼製パッド、ボール部、オネジ	10	1個
タップソケット形	8	ステンレス	10.1～15.0	14	70.1～100	80	50	18	76	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	10	ステンレス	15.1～	16	70.1～100	100	60	22	95.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	10	ステンレス	15.1～	16	130.1～150	150	60	22	145.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
タップソケット形	12	ステンレス	15.1～	28	70.1～100	100	65	26	94.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	12	ステンレス	15.1～	28	130.1～150	150	65	26	144.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	16	ステンレス	15.1～	36	70.1～100	100	70	32	94	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	16	ステンレス	15.1～	36	150.1～	200	70	32	194	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	20	ステンレス	15.1～	44	70.1～100	100	80	42	92.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	20	ステンレス	15.1～	44	150.1～	200	80	42	192.5	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	24	ステンレス	15.1～	52	70.1～100	100	100	45	91	ステンレス鋼製パッド、ボール部、オネジ	10	1個
-	24	ステンレス	15.1～	52	150.1～	200	100	45	191	ステンレス鋼製パッド、ボール部、オネジ	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,652円 ( 6,217円 )	9日目
6,066円 ( 6,673円 )	9日目
7,217円 ( 7,939円 )	9日目
8,936円 ( 9,830円 )	9日目
12,778円 ( 14,056円 )	9日目
19,792円 ( 21,771円 )	9日目
26,094円 ( 28,703円 )	9日目
8,744円 ( 9,618円 )	9日目
9,728円 ( 10,701円 )	9日目
11,842円 ( 13,026円 )	9日目
12,953円 ( 14,248円 )	9日目
14,324円 ( 15,756円 )	9日目
15,153円 ( 16,668円 )	9日目
17,134円 ( 18,847円 )	9日目
18,639円 ( 20,503円 )	9日目
24,014円 ( 26,415円 )	9日目
26,582円 ( 29,240円 )	9日目
29,594円 ( 32,553円 )	9日目
33,218円 ( 36,540円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・機器の足やスラストパッドとして使用できます。
・パッドには取付用の穴が2か所あります。

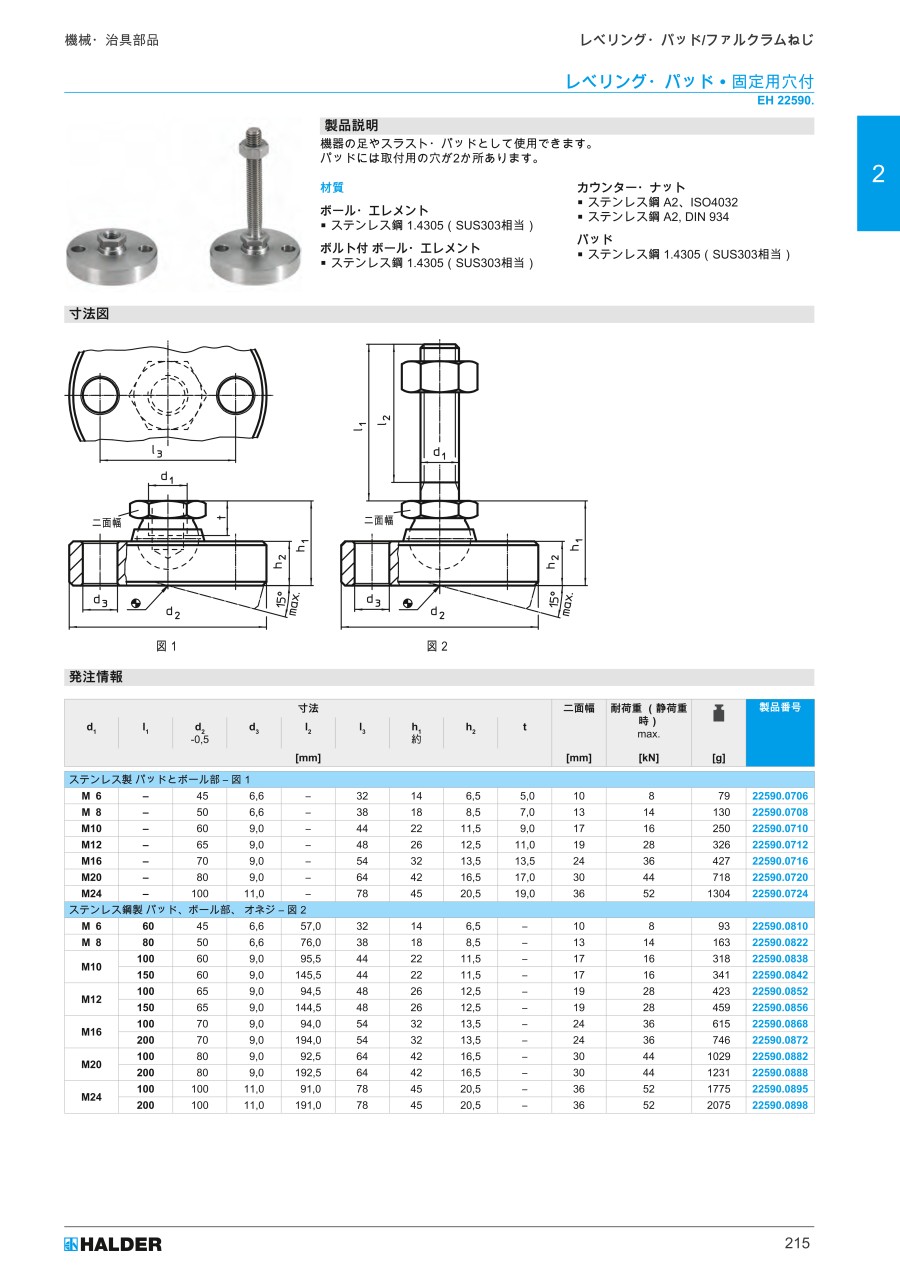

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
