位置調節付クランピング・レバー オネジ付、スラストベアリング付
- 通常単価(税別)
- 4,986円～8,720円
- 税込単価
- 5,485円～9,592円
【特長】・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に回すこと...
詳細情報を確認する未確定：候補が22型番あります。
商品情報

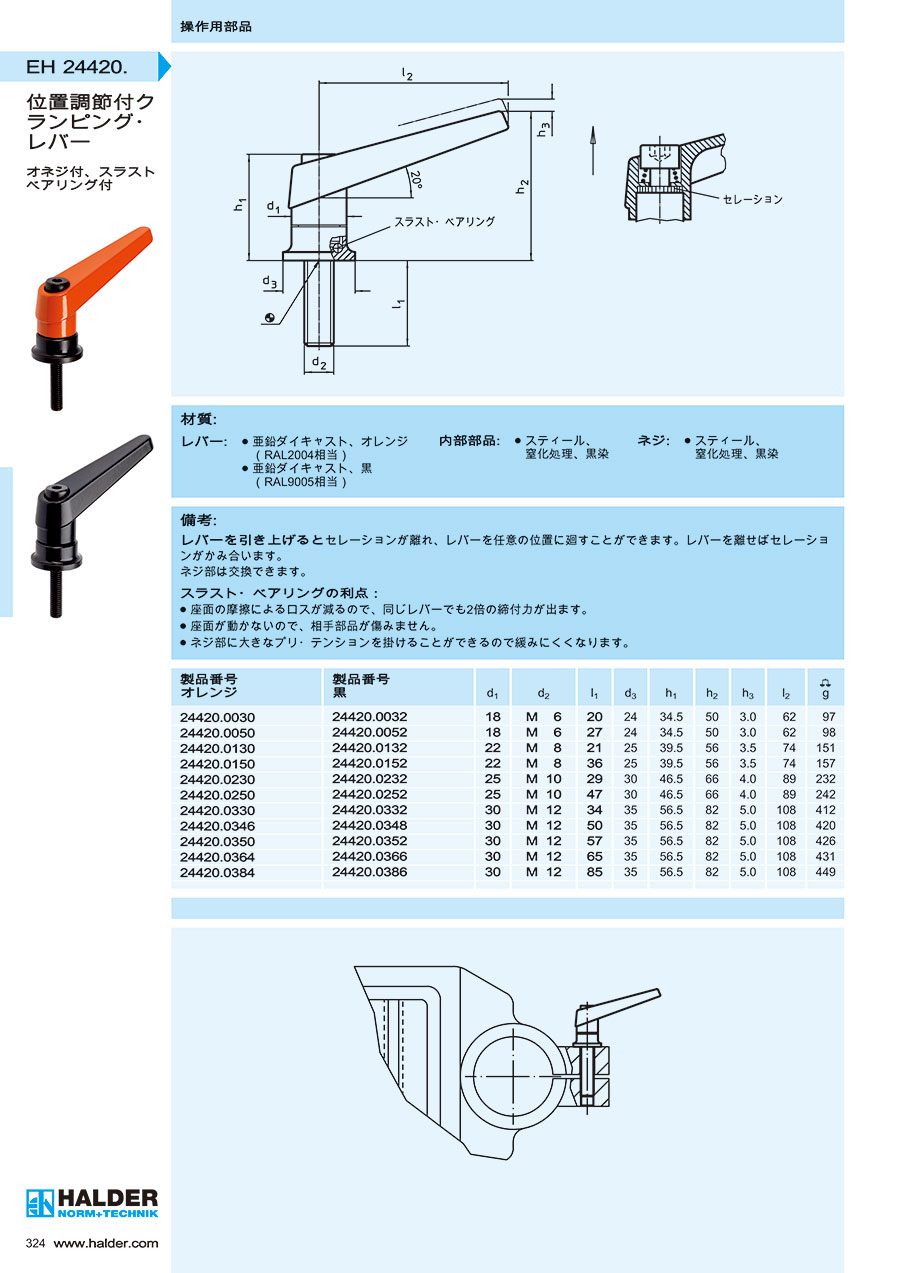

外形図
製品仕様
（材質）
レバー：亜鉛ダイキャスト（RAL2004相当）、オレンジ／亜鉛ダイキャスト（RAL9005相当）、黒
内部部品：スティール、窒化処理、黒染
ネジ：スティール、窒化処理、黒染
規格表
| 型番（オレンジ） | 型番（黒） | d1 | d2 | l1 | d3 | h1 | h2 | h3 | l2 | g |
|---|---|---|---|---|---|---|---|---|---|---|
| 24420.0030 | 24420.0032 | 18 | M6 | 20 | 24 | 34.5 | 50 | 3.0 | 62 | 97 |
| 24420.0050 | 24420.0052 | 18 | M6 | 27 | 24 | 34.5 | 50 | 3.0 | 62 | 98 |
| 24420.0130 | 24420.0132 | 22 | M8 | 21 | 25 | 39.5 | 56 | 3.5 | 74 | 151 |
| 24420.0150 | 24420.0152 | 22 | M8 | 36 | 25 | 39.5 | 56 | 3.5 | 74 | 157 |
| 24420.0230 | 24420.0232 | 25 | M10 | 29 | 30 | 46.5 | 66 | 4.0 | 89 | 232 |
| 24420.0250 | 24420.0252 | 25 | M10 | 47 | 30 | 46.5 | 66 | 4.0 | 89 | 242 |
| 24420.0330 | 24420.0332 | 30 | M12 | 34 | 35 | 56.5 | 82 | 5.0 | 108 | 412 |
| 24420.0346 | 24420.0348 | 30 | M12 | 50 | 35 | 56.5 | 82 | 5.0 | 108 | 420 |
| 24420.0350 | 24420.0352 | 30 | M12 | 57 | 35 | 56.5 | 82 | 5.0 | 108 | 426 |
| 24420.0364 | 24420.0366 | 30 | M12 | 65 | 35 | 56.5 | 82 | 5.0 | 108 | 431 |
| 24420.0384 | 24420.0386 | 30 | M12 | 85 | 35 | 56.5 | 82 | 5.0 | 108 | 449 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,017円 ( 5,519円 ) | 9日目 |
5,017円 ( 5,519円 ) | 9日目 |
5,069円 ( 5,576円 ) | 9日目 |
5,069円 ( 5,576円 ) | 9日目 |
4,986円 ( 5,485円 ) | 9日目 |
4,986円 ( 5,485円 ) | 9日目 |
5,532円 ( 6,085円 ) | 9日目 |
5,090円 ( 5,599円 ) | 9日目 |
5,478円 ( 6,026円 ) | 9日目 |
5,478円 ( 6,026円 ) | 9日目 |
5,607円 ( 6,168円 ) | 9日目 |
5,607円 ( 6,168円 ) | 9日目 |
6,407円 ( 7,048円 ) | 9日目 |
6,407円 ( 7,048円 ) | 9日目 |
6,653円 ( 7,318円 ) | 9日目 |
6,653円 ( 7,318円 ) | 9日目 |
6,653円 ( 7,318円 ) | 9日目 |
6,653円 ( 7,318円 ) | 9日目 |
7,766円 ( 8,543円 ) | 9日目 |
7,766円 ( 8,543円 ) | 9日目 |
8,720円 ( 9,592円 ) | 9日目 |
8,720円 ( 9,592円 ) | 9日目 |
詳細情報
基本情報
【特長】
・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に回すことができます。
・レバーを離せばセレーションがかみ合います。
・ネジ部は交換できます。
・座面の摩擦によるロスが減るので、同じレバーでも2倍の締付力が出ます。
・座面が動かないので、相手部品が傷みません。
・ネジ部に大きなプリ・テンションを掛けることができるので緩みにくくなります。
